Arduino Nano V3.0 ATMEGA328P

ARD00004

Còn hàng

110.000₫

Đã hết hàng

  • Mô tả sản phẩm

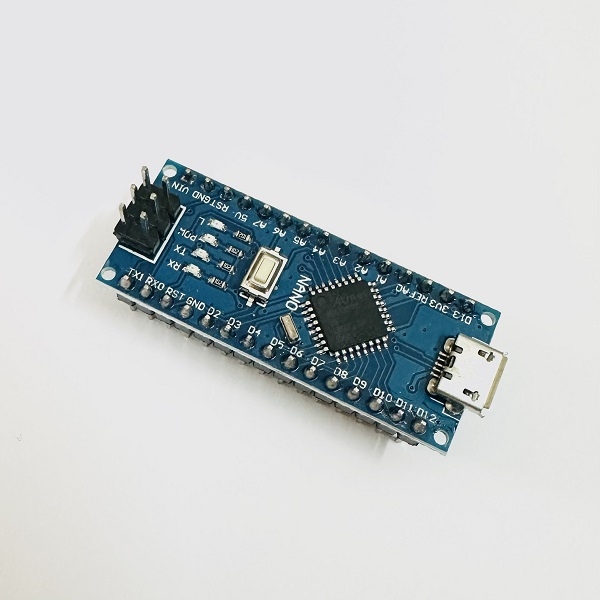

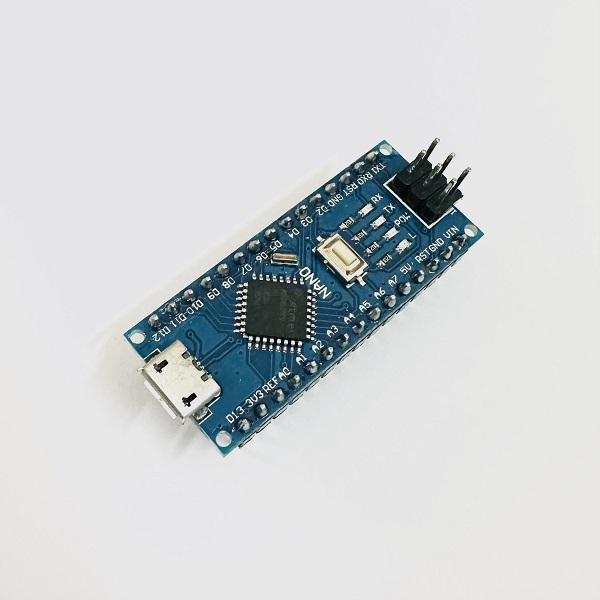

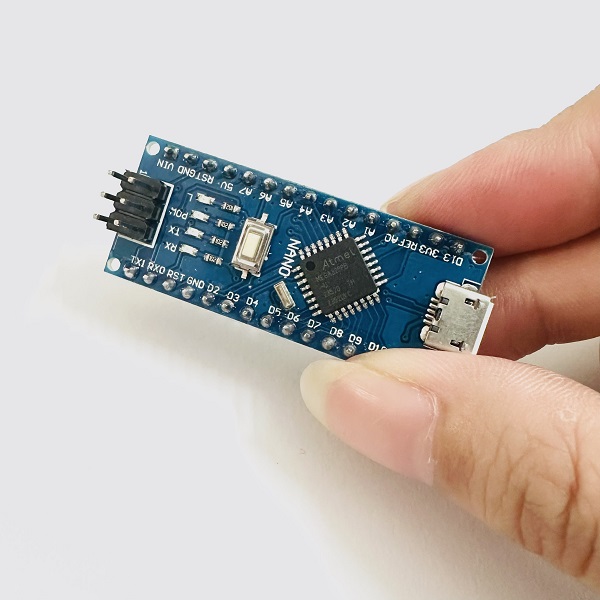

         Arduino Nano V3.0 là một Board mạch nhỏ gọn nhưng đầy đủ các tính năng, được thiết kế dựa trên vi điều khiển ATmega328P. So với mạch Arduino Uno R3 thì các hàm và chức năng của mạch Arduino Nano V3.0 về cơ bản là giống nhau vì chúng cùng xây dựng dựa trên ATmega328. Có một điểm khác biệt cần quan tâm giữa 2 mạch là Arduino Nano V3.0 được bổ sung thêm 2 chân đọc tín hiệu ADC A6, A7.

         Nếu bạn cần xây dựng một sản phẩm điện tử với yêu cầu kích thước nhỏ gọn và sử dụng mạch điều khiển là Arduino thì Arduino Nano V3 sẽ là lựa chọn tốt nhất cho dự án của bạn.

    Thông số kỹ thuật

       -  Vi điều khiển: ATmega328P (họ 8 bit)

       -  Điện áp hoạt động: 5VDC

       -  Điện áp khuyên dùng: 7 - 12 VDC

       -  Điện áp giới hạn: 6 - 20 VDC

       -  Tần số hoạt động: 16MHz

       -  Dòng tiêu thụ: 30mA

       -  Số chân Digital I/O: 14 chân (6 chân PWM)

       -  Số chân analog: 8 chân (độ phân giải 10 bit)

       -  Dòng tối đa trên mỗi chân I/O: 40mA

       -  Dòng ra tối đa (5V): 500mA

       -  Dòng ra tối đa (3.3V): 50mA

       -  Bộ nhớ Flash: 32KB (ATmega328) với 2KB dùng bởi bootloader

       -  SRAM: 2KB (ATmega328)

       -  EEPROM: 1 KB (ATmega328)

       -  Kích thước: 1.85cm x 4.3cm

    Chi tiết xem thêm tại: Datasheet

    Cài đặt driver cho Arduino Nano V3.0

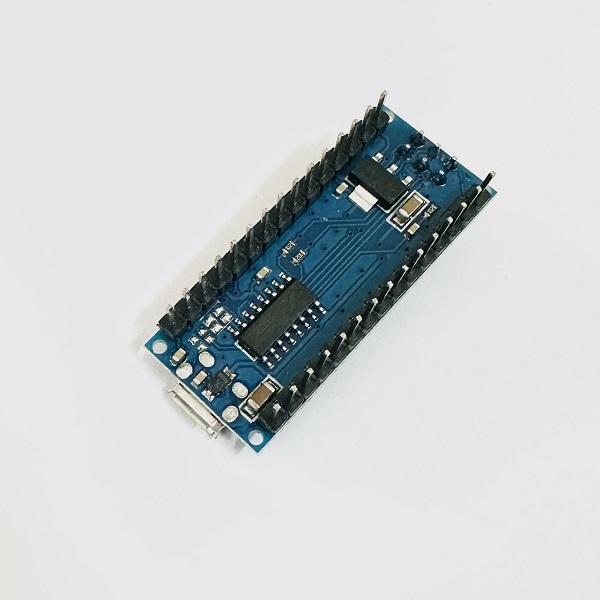

         Arduino Nano được kết nối với máy tính qua cổng Mini USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega. Nhờ vậy, giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình.

         Vì Arduino Nano vẫn sử dụng chip CH340 nên ta cần cài Driver CH340 cho máy tính.

    Lưu ý khi làm việc với Arduino Nano V3.0:

       -  Không nối trực tiếp dòng 5v vào GND;

       -  Không cấp nguồn lớn hơn 5V cho bất cứ chân I/O nào;

       -  Dòng sử dụng trên pin I/O tối đa 40mA, khuyến cáo sử dụng ở 20mA;

       -  Tổng cường độ dòng điện cấp cho các I/O pin tối đa là 200mA;
