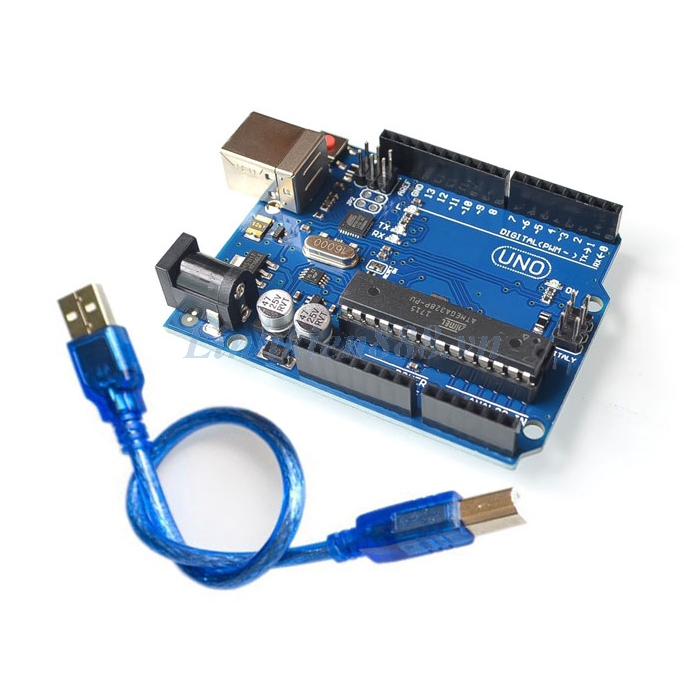

Arduino Uno R3 Atmega16u2

ARD00021

Còn hàng

195.000₫

Đã hết hàng

  • Giới thiệu sản phẩm

    Arduino Uno R3 là dòng cơ bản, linh hoạt, thường được sử dụng cho người mới bắt đầu. Bạn có thể sử dụng các dòng Arduino khác như: Arduino Mega, Arduino Nano, Arduino Micro… Nhưng với những ứng dụng cơ bản thì mạch Arduino Uno là lựa chọn phù hợp nhất

    Thông số kỹ thuật



    -  chíp ATmega328

    -  Nguồn vào đề nghị : 7-12V

    -  Dòng tối đa chân 5V : 500mA

    -  Dòng tối đa chân 3.3V : 50mA

    -  Dòng tối đa chân I/O : 30mA

    -  14 chân Digital I/O (6 chân PWM)

    -  6 chân Analog Inputs

    -  32k Flash Memory

    -  16Mhz Clock Speed

    -  SRAM 2 KB

    -  EEPROM 1 KB

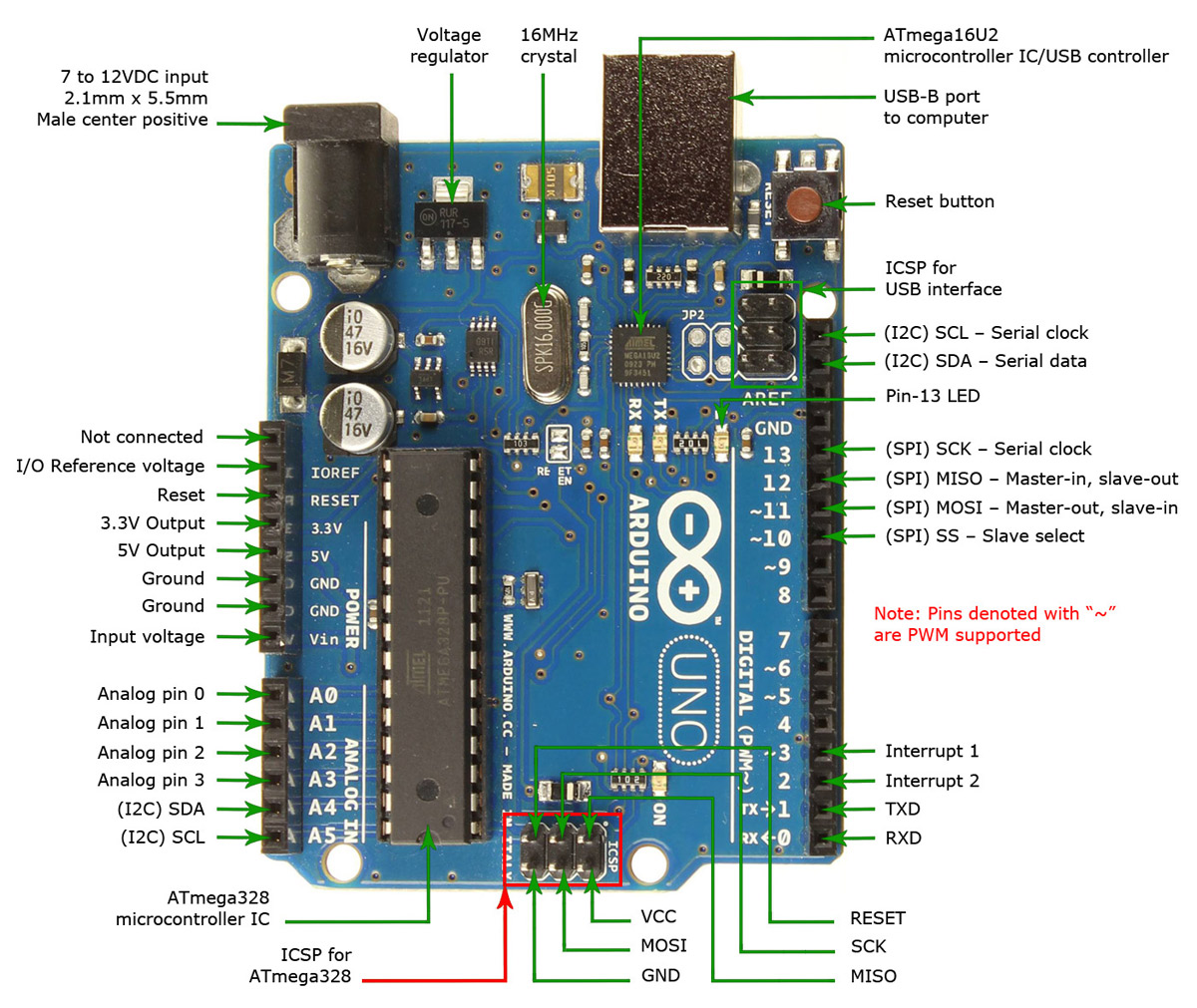

    Sơ đồ chân Module Arduino UNO R3 Atmega 16U2

    Lưu ý:



    • Arduino Uno R3 không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino Uno R3.
    • Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích.
    • Cấp nguồn ngoài không qua cổng USB cho Arduino Uno R3 với điện áp dưới 6V có thể làm hỏng board.
    • Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.
    • Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino Uno R3 nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.
    • Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.
    • Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.

    Arduino Uno R3 có 14 chân digital dùng để đọc hoặc xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối).
