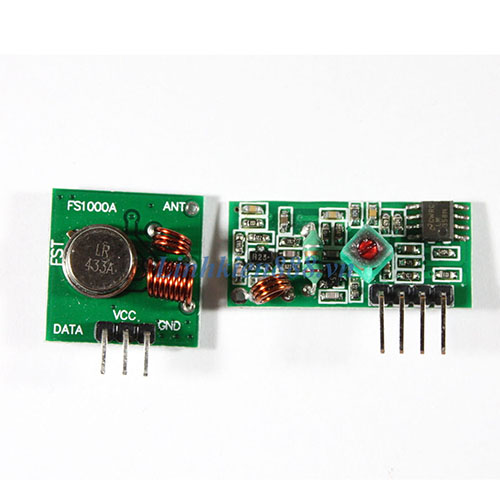

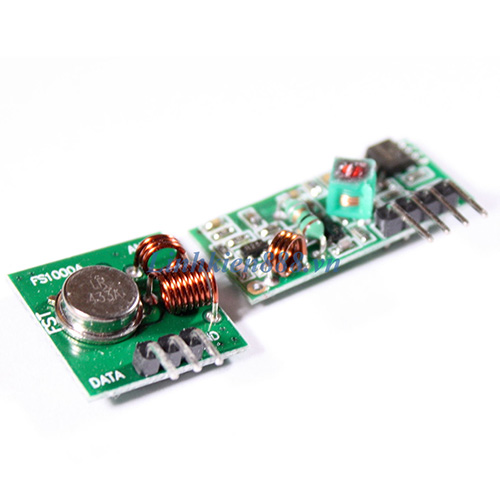

Bộ kit thu phát 433Mhz FS1000A gồm module thu và module phát

MOD03013

Còn hàng

25.000₫

Đã hết hàng

  • Tính năng và thông số kỹ thuật của Mô-đun FS1000A

    Đặc trưng

    • Nguồn đầu vào rộng (2,5 V đến 12V)
    • Dễ dàng tích hợp (V+, GND và Data)
    • Thiết bị ở chế độ ngủ sâu khi chân Dữ liệu được nối đất
    • Kích thước rất nhỏ

    Thông số kỹ thuật của mô-đun phát

    • Bộ phát và thu đơn giản không dây (RF)
    • Điện áp hoạt động của máy phát: chỉ +5V
    • Dòng điện hoạt động của máy phát: 9mA đến 40mA
    • Tần số hoạt động: 433 MHz
    • Khoảng cách truyền: 3 mét (không có ăng-ten) đến 100 mét (tối đa)
    • Kỹ thuật điều chế: ASK (Khóa dịch chuyển biên độ)
    • Tốc độ truyền dữ liệu: 10Kbps
    • Loại mạch: Bộ cộng hưởng cưa
    • Chi phí thấp và gói nhỏ

    Thông số kỹ thuật của Module thu

    • Điện áp hoạt động: DC5V
    • Dòng điện tĩnh: 4MA
    • Tần số thu: 433,92MHZ; 315 MHz
    • Độ nhạy: 105DB
    • Kích thước: 30*14*7mm
    • Ăng-ten ngoài: Dây tín hiệu 32CM, xoắn ốc

    Sơ đồ chân của Mô-đun RF FS1000A

    Hệ thống điều khiển

    Chân số Tên Sự miêu tả
    1 DATA chấp nhận dữ liệu được truyền đi
    2 VCC Nguồn điện từ 3,5V đến 12V.
    3 GND Mặt đất cần được nối với mặt đất của hệ thống.
    4 Anten Ăng-ten để cải thiện phạm vi

    Người nhận

    Chân số Tên Sự miêu tả
    1 VCC Nguồn điện yêu cầu 5V
    2 DATA Nhận dữ liệu
    3 DATA Nhận dữ liệu
    4 GND Mặt đất cần được nối với mặt đất của hệ thống.
    5 Anten Ăng-ten để cải thiện phạm vi

    Ứng dụng của Mô-đun FS1000A

    Sản phẩm an ninh

    Mô-đun RF trong các sản phẩm bảo mật bao gồm thiết bị báo cháy, thiết bị báo đột nhập, thiết bị báo trộm, v.v. Do đó, những thiết bị báo động an ninh này có thể được tìm thấy ở khắp mọi nơi, từ các ngành công nghiệp, văn phòng, tòa nhà, ngân hàng cho đến hệ thống an ninh gia đình của chúng ta.

    Hệ thống tự động hóa

    Chúng tôi có thể phát triển hệ thống tự động hóa gia đình dựa trên RF của dự án bằng cách sử dụng mô-đun này để thay thế việc sử dụng các công tắc thông thường trong nhà và những nơi khác. Dự án bao gồm một máy phát gửi tín hiệu đến máy thu trong khi máy thu được nối dây với tải.

    Code mẫu: Download
