Cảm Biến Màu Sắc TCS3200

SEN12001

Còn hàng

120.000₫

Đã hết hàng

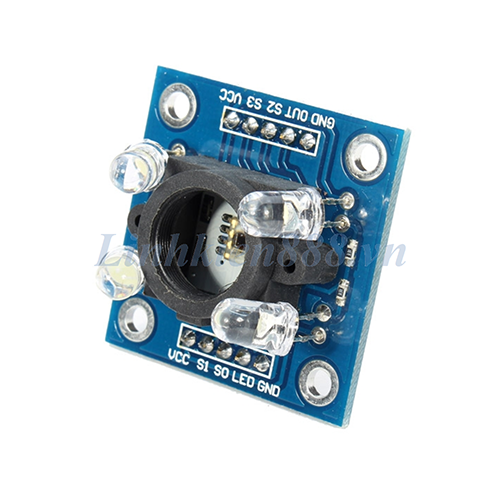

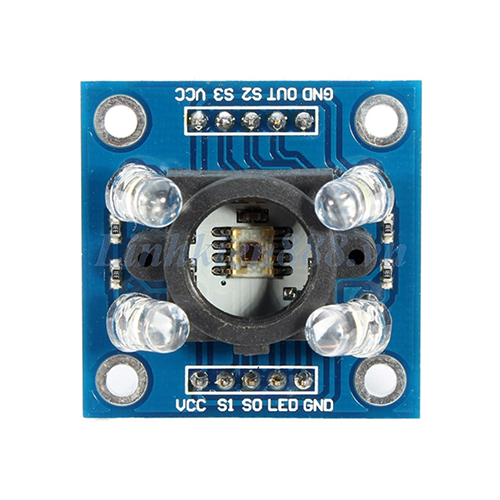

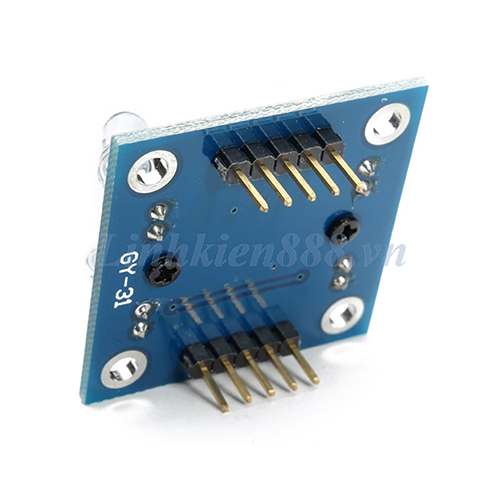

  • Cảm Biến Màu Sắc TCS3200

    Cảm biến màu TCS3200 tích hợp 1 dãy bộ dò ánh sáng quang bên trong, với mỗi cảm biến ứng với các màu đỏ, xanh lá, xanh dương. Các bộ lọc của mỗi màu được phân bố đều khắp cảm biến để loại bỏ sai lệch vị trí giữa các màu sắc. Bên trong cảm biến có bộ dao động tạo ra sóng vuông có tần số là tỷ lệ thuận với cường độ của màu sắc được lựa chọn.

    Thông số kỹ thuật

    • IC: TCS3200
    • Nguồn cung: 3V-5VDC
    • Phát hiện tốt nhất khoảng cách 1cm

    Schematic

    Cách sử dụng cơ bản

    • Kết nối
    ESP8266 Sensor
    5V Vcc
    GND GND
    GPIO14 S0
    GPIO12 S1
    GPIO13 S2
    GPIO15 S3
    GPIO16 Out

    Connect to ESP8266

    • Code

    Code mẫu trên arduino

    • Kết quả

    Các giá trị cảm biến đọc được sẽ in ra trên Serial monitor của phần mềm Arduino theo cấu trúc:

    RED: (value) Green: (value) Blue:(value)

    Với mỗi 1 màu sắc kết quả cho ra 1 khoảng giá trị của tần số, chúng ta dựa vào đó để cài đặt màu sắc tương ứng.

    Tài liệu tham khảo
