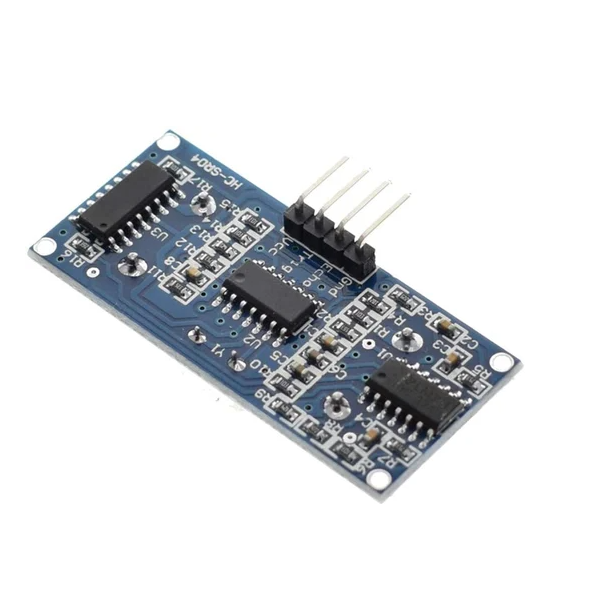

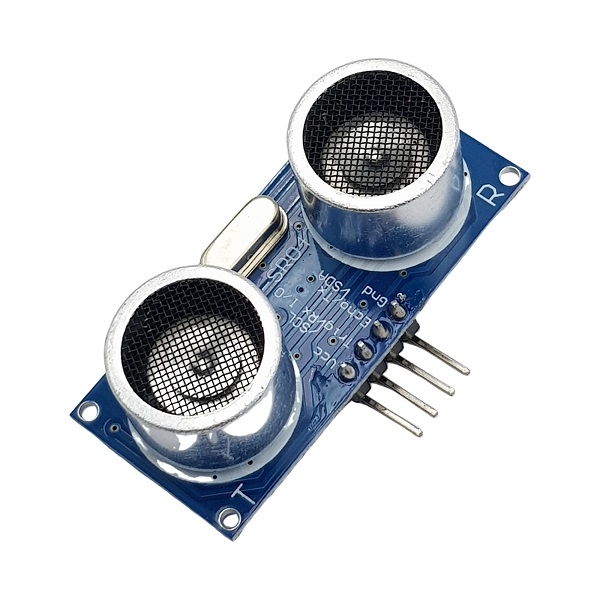

Cảm biến siêu âm HC SR04 5V

SEN02004

Cảm biến siêu âm SRF04 sử dụng sóng siêu âm và có thể đo khoảng cách trong khoảng từ 2 -> 300 cm, với độ chính xác gần như chỉ phụ thuộc vào cách lập trình.

Hết hàng

22.000₫

30.000₫

Đã hết hàng

  • Mô tả sản phẩm

           Cảm biến siêu âm SRF04 sử dụng sóng siêu âm và có thể đo khoảng cách trong khoảng từ 2 -> 300 cm, với độ chính xác gần như chỉ phụ thuộc vào cách lập trình.

    Thông số kỹ thuật

         -   Điện áp: 5V-DC

         -   Dòng điện: 2mA

         -   Tín hiệu đầu ra: xung HIGH (5V) và LOW (0V)

         -   Phát hiện khoảng cách: 2cm - 4450 cm

         -   Độ chính xác cao lên đến 0,3cm

         -   Góc quét: ≤ 15 độ

         -   Kích thước module: 45 x 20 mm

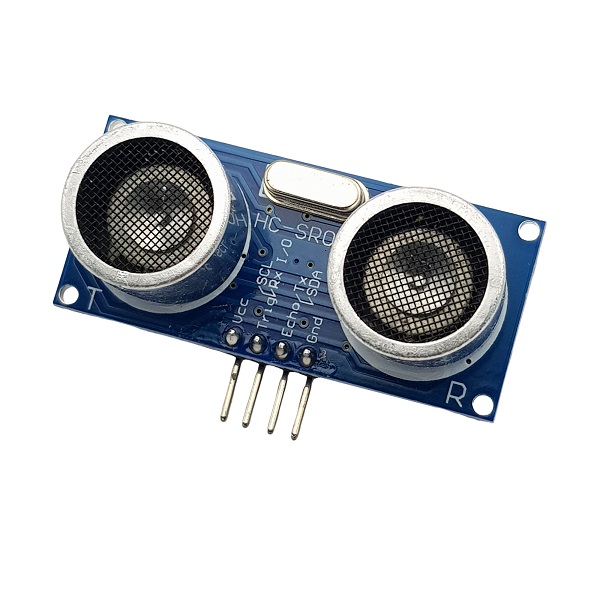

    Chức năng các chân của cảm biến siêu âm

         -   Vcc: nguồn 5V

         -   Trig: nối vi điều khiển ngõ phát pin 3 Arduino có thể sử dụng mức áp 3.3V để kích cảm biến mà không ảnh hưởng đến kết quả

         -   Echo: nối vi điều khiển ngõ thu pin 2 Arduino

         -   Gnd: nối âm

    Sơ đồ kết nối cảm biến siêu âm SRF04 với Arduino Uno R3:

    Code mẫu đo khoảng cách của cảm biến siêu âm SRF04: Download tại đây

    Cách làm việc với cảm biến

         -   Nhận tín hiệu mức High (tín hiệu xung) ở chân Trig cảm biến siêu âm sẽ phát ra sóng siêu âm truyền đi về phía trước, khi gặp vật cản nó sẽ phản lại, đến khi cảm biến siêu âm nhận được tín hiệu trả về, sẽ đặt mức Hight ở chân thu ECho.

         -   Khoảng cách sẽ được tính bằng công thức: khoảng cách = vận tốc x thời gian

         -   Khoảng cách thực tế từ cảm biến đến vật cản chỉ là một nửa khoảng cách trên ( vì trên là tính cả đi cả về)

         -   Công thức: S= V*t/2

         -   Vận tốc sóng siêu âm là vận tốc của âm thanh = 344m/s = 0.0344 cm/ms (=1/29,07 cm/ms)

         -   Thời gian chúng ta đo được từ khi phát xung đến khi trả về (thời gian từ mức Low – mức High ở chân Echo).

         -   S= 0,0344*t/2  (cm)

    Ứng dụng thực tế

         -   Đo mực chất lỏng

         -   Robot dò đường

         -   Sử dụng chống va chạm trong các băng chuyền

         -   Kiểm tra, giám sát tình trạng của nguyên liệu gia công

         -   Phát hiện, giám sát chiều cao của vật
