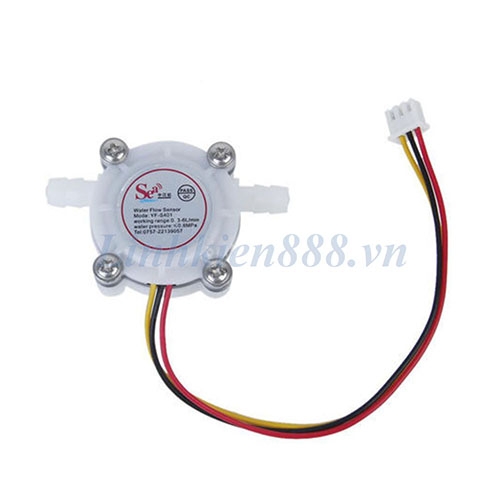

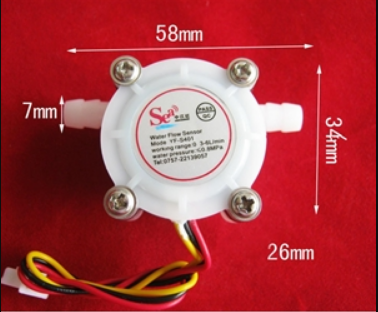

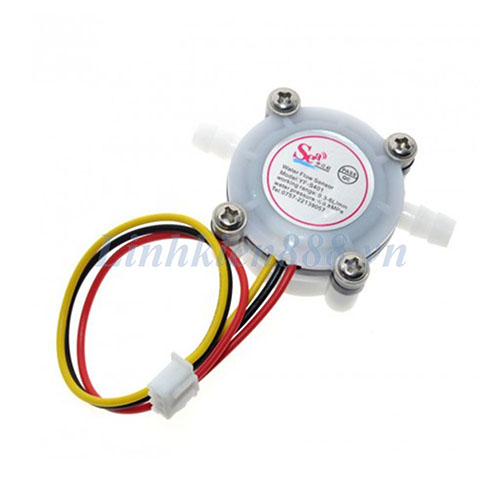

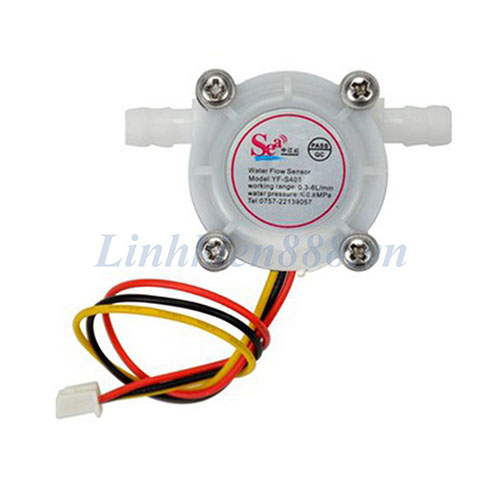

Cảm biến lưu lượng nước YF-S401 lưu lượng 0.3-6L/phút

SEN08007

Còn hàng

105.000₫

Đã hết hàng


  • - Chất liệu bằng nhựa bên trong có cánh quạt nước và cảm biến hall.
    Khi nước chảy qua van cảm biến làm động cơ quay dẫn đến sự thay đổi trạng thái đầu ra của cảm biến Hall, đâu ra tín hiệu xung.





    Working voltage

    5V-24V

    Maximum current

    15 mA(DC 5V)

    Weight

    43 g

    Flow rate range

    0.3 ~ 6 L/min

    Operating temperature
    Liquid temperature

    -25°C~80°C
    <120°C

    Operating humidity

    35%~90%RH

    Operating pressure

    under 1.75Mpa

    Store temperature

    -25°C~+80°C

    Store humidity

    25%~95%RH





    Ký hiệu dây cảm biến:

    - Black (Đen): GND

    - Red (Đỏ): VCC supply

    - Yellow (Vàng): Tín hiệu ra của hall sensor

    Tần số tín hiệu đầu ra: F=98xQ ( L/Phút)-3

    Trong đó:

    Q: Lưu lượng nước
    F: Tần số tín hiệu đầu ra (Hz)
    98: Hằng số
    VD:
    1L nước sẽ có công thức : 1x98x60 = 5880 xung






    Lưu ý khi sử dụng

    - Nên đặt cảm biến ở trên cùng dòng chảy

    - Không cho dòng chảy có chất hóa học, ăn mòn

    - Không chịu va đập khi sử dụng

    - Đặt cảm biến thẳng đứng không lệch quá 5 Độ

    - Nhiệt độ nước chảy qua dưới 120 Độ C
