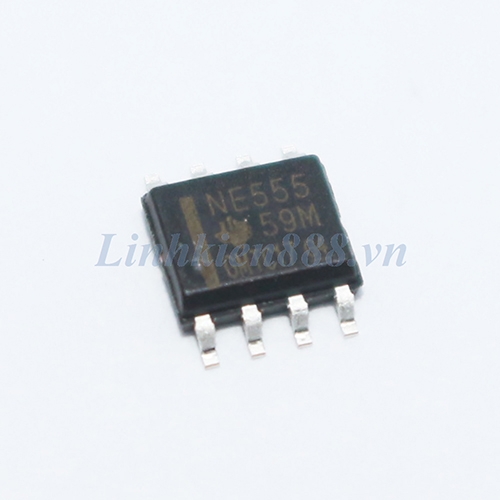

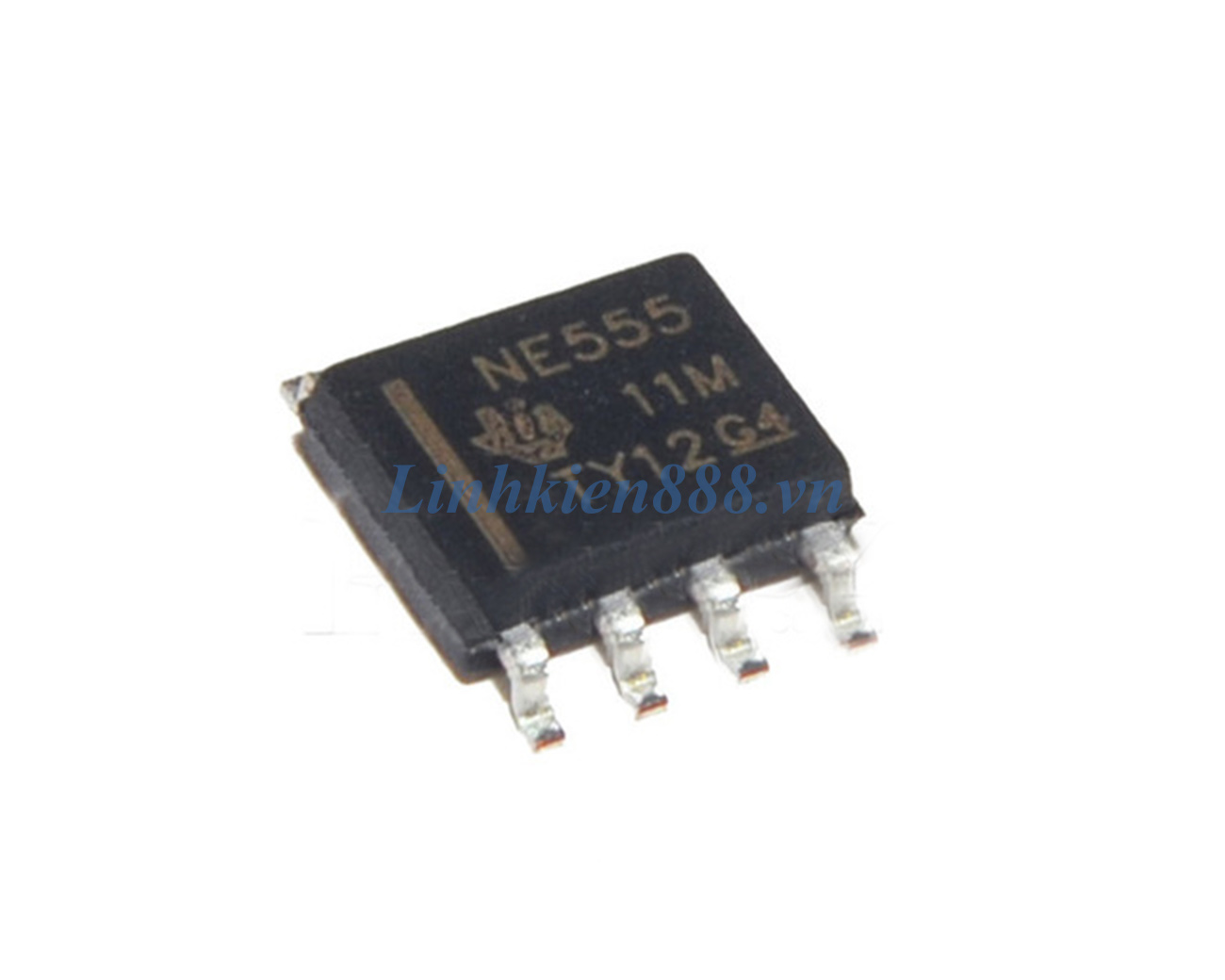

NE555 SOP8

ICK00050

Hết hàng

2.000₫

Đã hết hàng
  • Mô tả

         IC NE555DR SOP-8 là một linh kiện khá phổ biến để tạo được xung PWM và có thể thay đổi tần số tùy thích. NE555 làm việc với sơ đồ mạch đơn giản, điều chế được độ rộng xung. Vì vậy, NE555 được sử dụng trong một loạt các bộ đếm thời gian, thế hệ xung, dao động và các ứng dụng. NE555 có thể được sử dụng để cung cấp cho sự chậm trễ thời gian, như một dao động, và như là một yếu tố flip-flop. Các dẫn xuất cung cấp lên đến bốn mạch thời gian trong một gói.

    Thông số kỹ thuật

    •    -  Điện áp cung cấp: 4.5V – 16V
    •    -  Nhiệt độ hoạt động: 0 – 70 ͦ C
    •    -  Dòng cung cấp: 10mA – 15mA
    •    -  Điện áp logic ở mức cao : 0.5 15V
    •    -  Điện áp logic ở mức thấp : 0.03 0.06V
    •    -  Công suất lớn nhất là : 600mW
    •    -  Kiểu chân: SOP8
    •    -  Kích thước: 4.9x3.91x1.58 mm
    •    -  Trọng lượng: 72.6mg

    Sơ đồ khối:

    Sơ đồ khối IC NE555DR SOP8

         Cấu trúc bên trong của NE555 nó tương đương với hơn 20 transitor, 15 điện trở và 2 diode và còn phụ thuộc vào nhà sản xuất. Trong mạch tương đương có: đầu vào kích thích, khối so sánh, khối điều khiển chức năng hay công suất đầu ra. Một số đặc tính nữa của 555 là: Điện áp cung cấp nằm giữa trong khoảng từ 4V đến 16V, dòng cung cấp từ 3 đến 6 mA.

    Sơ đồ chân:

    Sơ đồ chân IC NE555DR SOP8

    •    -  Chân 1 (GND): Chân cho nối masse để lấy dòng.
    •    -  Chân 2 (Trigger): Chân so áp với mức áp chuẩn là 1/3 mức nguồn nuôi.
    •    -  Chân 3 (Output): Chân ngả ra, tín hiệu trên chân 3 c1 dạng xung, không ở mức áp thấp thì ở mức áp cao.
    •    -  Chân 4 (Reset): Chân xác lập trạng thái nghĩ với mức áp trên chân 3 ở mức thấp, hay hoạt động.
    •    -  Chân 5 (Control Voltage): Chân làm thay đổi mức áp chuẩn trong IC 555.
    •    -  Chân 6 (Threshold): Chân so áp với mức áp chuẩn là 2/3 mức nguồn nuôi.
    •    -  Chân 7 (Discharge): Chân có khóa điện đóng masse, thường dùng cho tụ xả điện.
    •    -  Chân 8 (VCC): Chân nối vào đường nguồn V+. IC 555 làm việc với mức nguồn từ 3 đến 15V.

    Khi làm việc ở chế độ ổn định kép NE555 có thể hoạt động như một flip-flop, nếu chân DIS không được kết nối và không sử dụng tụ điện.

    Chế độ đơn ổn - ở chế độ này NE55 hoạt động như một nguồn phát xung.

    Chế độ tự do – NE555 có thể hoạt động như một bộ tạo dao động.

    Chi tiết xem thêm tại: Datasheet
