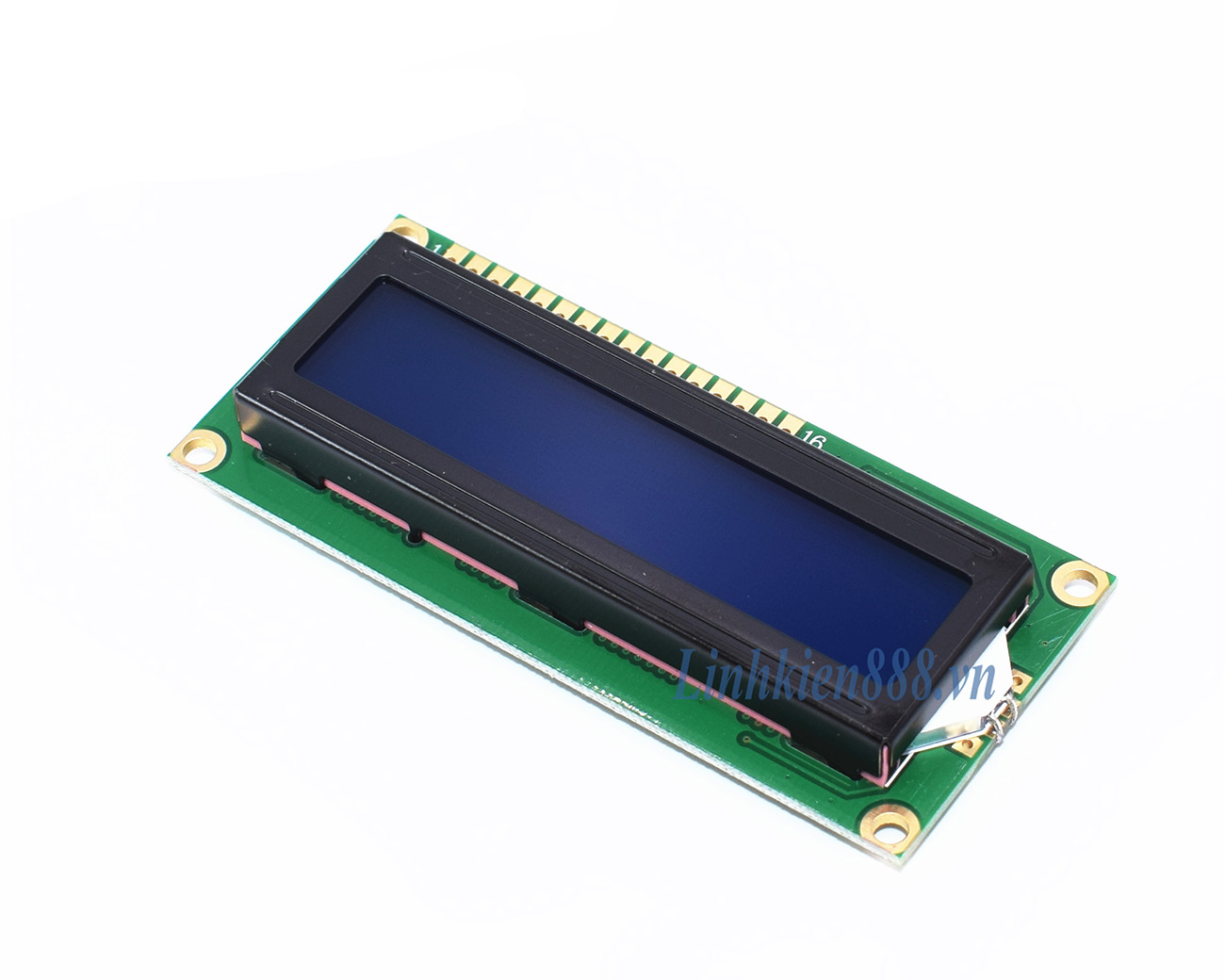

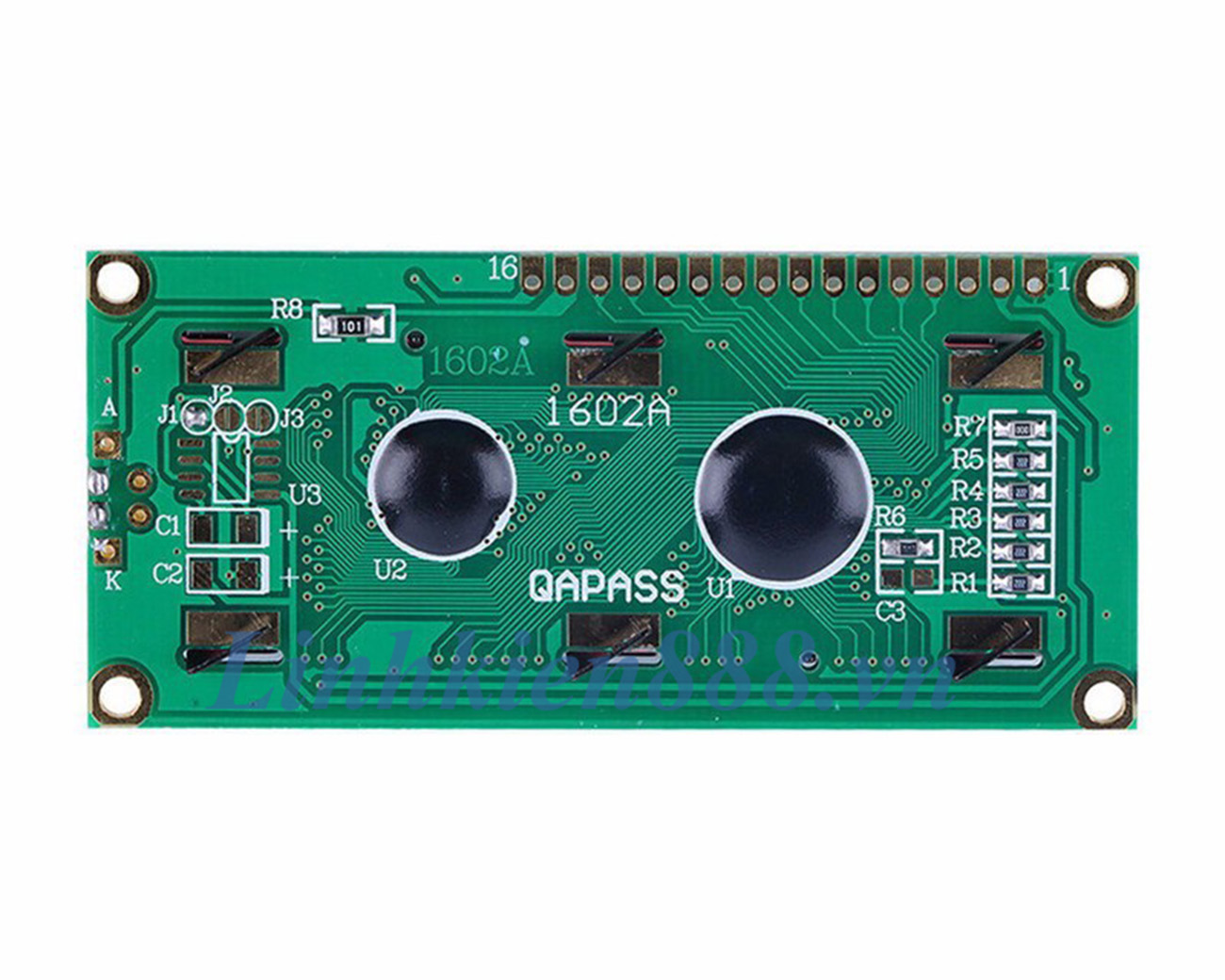

Màn Hình LCD 1602 5V Xanh Dương

LCD00004

LCD (Liquid Crystal Display) được sử dụng trong rất nhiều các ứng dụng của Vi Điều Khiển. LCD có rất nhiều ưu điểm so với các dạng hiển thị khác. Nó có khả năng hiển thị kí tự đa dạng, trực quan (chữ, số và kí tự đồ họa), dễ dàng đưa vào mạch ứng dụng theo nhiều giao thức giao tiếp khác nhau, tốn rất ít tài nguyên hệ thống và giá thành rẻ

Còn hàng

39.000₫

Đã hết hàng

  • Mô tả
         LCD (Liquid Crystal Display) được sử dụng trong rất nhiều các ứng dụng của Vi Điều Khiển. LCD có rất nhiều ưu điểm so với các dạng hiển thị khác. Nó có khả năng hiển thị kí tự đa dạng, trực quan (chữ, số và kí tự đồ họa), dễ dàng đưa vào mạch ứng dụng theo nhiều giao thức giao tiếp khác nhau, tốn rất ít tài nguyên hệ thống và giá thành rẻ…
    Thông số kỹ thuật
         -   Điện áp hoạt động: 5V
         -   Hiển thị tối đa 16 ký tự trên 2 dòng
         -   Chức năng các chân của LCD
             +  Chân 1: (Vss) Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển
             +   Chân 2: VDD Là chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC = 5V của mạch điều khiển
             +   Chân 3: VEE là chân điều chỉnh độ tương phản của LCD.
             +   Chân 4: RS Là chân chọn thanh ghi (Register select). Nối chân RS với logic “0” (GND) hoặc logic “1” (VCC) để chọn thanh ghi.
                 -   Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
                  -  Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.
             +   Chân 5: R/W là chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.
             +   Chân 6: E Là chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
                   -   Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
                   -   Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
             +   Chân 7 - 14: DB0 - DB7 - Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này:
                    -  Chế độ 8 bit: Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
                    -  Chế độ 4 bit: Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7
             +   Chân 15: Nguồn dương cho đèn nền
             +   Chân 16: GND cho đèn nền

    Datasheet: LCD 16x2
