Module bluetooth serial BT-12 hỗ trợ 2 giao thức SPP và BLE

MOD07018

Còn hàng

150.000₫

Đã hết hàng

  • Mô tả sản phẩm

          Modul bluetooth serial BT12 sử dụng chip chế AB1122 và tiêu chuẩn SPP Profile để nhận ra truyền dữ liệu của bluetooth truyền thống. Và thông qua dịch vụ truyền dữ liệu nhúng chuyên dụng để truyền dữ liệu BLE dựa trên GATT. Module bluetooth BT12 hỗ trợ tương tác giữa MCU bên ngoài. Người dùng có thể cấu hình và điều khiển module thông qua lệnh nối tiếp, chẳng hạn như sửa đổi tên Bluetooth, địa chỉ, module điều khiển thành ghép nối, tắt, v.v..

    Thông số kỹ thuật

    • Công nghệ bluetooth V4.0 BLE
    • Tần số hoạt động: 2.4GHz ISM
    • Chế độ điều chế: GFSK (Gaussian Frequency Shift Keying)
    • Độ nhạy: Ở 0.1% = -84dBm BER
    • Tính năng bảo mật: Xác thực và mã hóa
    • Dịch vụ hỗ trợ: Trung tâm và ngoại vi UUID FFE0, FFE1, FFE2 (FFE0 là dịch vụ UUID, FFE1 là kênh đọc dữ liệu, FFE2 là kênh ghi dữ liệu)
    • Điện năng tiêu thụ: Chế độ tiết kiệm điện năng: dòng chờ 1-3mA, dòng truyền tải điện thoại di động sử dụng hệ điều hành iOS 3mA, dòng truyền tải điện thoại di động sử dụng hệ điều hành Android 8mA.
    • Điện áp cung cấp: 3.3V DC 50mA
    • Kích thước: 22 x 12 x 2 mm
    • Xác thực Bluetooth: ROHS REACH
    • Khoảng cách truyền dữ liệu: 10-12m

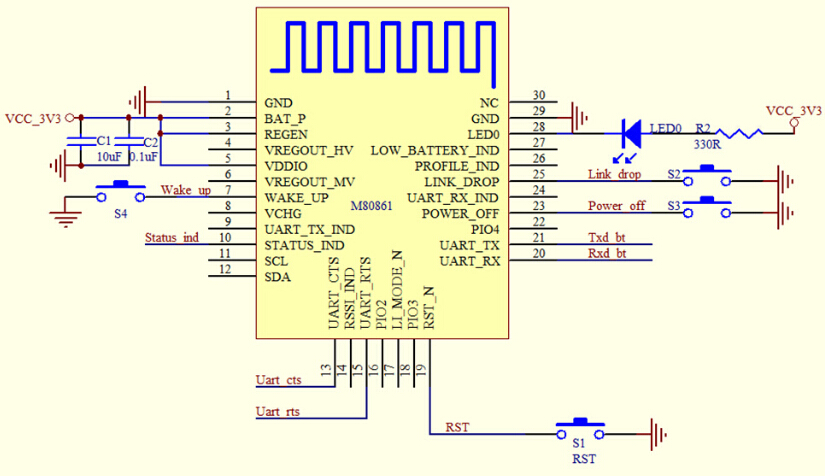

    Mô tả chức năng các chân:

    PIN I/O Name Description
    1 P GND Ground
    2 P BAT_P Module power input PIN (2.7V~4.2V), default to 3.3V. Note: when the Module power is turned off, the MCU connected to the IO and Module must output a low level
    3 I REGEN The power on foot of Module needs to be pulled up to VBAT (Note: must be pulled high, otherwise the module can not start)
    4 P VREGOUT_HV 3.3V LDO output PIN, the maximum output current of this power is 300mA
    5 P VDDIO Module IO port power supply (1.7~3.6V), customers can configure the size of the voltage according to the required IO voltage, the default is 3.3V)
    6 P VREGOUT_MV The internal 1.8V LDO outputs PIN, and the maximum output current is 200mA
    7 I WAKE_UP Module wake-up pin:
    1. when the Moudle enters hibernation, the Moudle is awakened when the rising edge of the PIN is detected. After the wakeup, the moudle enters the pairing (the default is high on power).
    2. when Module is enabled by Sniff mode (serial command setting), when MCU sends data to Module, it must first pull down this pin to wake up Module, and then delay 2ms or more to transmit data again
    8 P NC NC
    9 O NC NC
    10 O STATUS_IND Bluetooth connection status indicator:
    High level - Bluetooth not connected
    Low level Bluetooth connection (including EDR and BLE).
    11 N/A NC NC
    12 N/A NC NC
    13 I UART_CTS UART flow control, default enabled flow control function. When Module detects that this PIN is high, it means that the MCU doesn't work, and Module stops sending data to the MCU, and the Module waits until the PIN starts the data transmission for low power.
    14 O NC NC
    15 O UART_RTS UART flow control, default enabled flow control function. When the Module data processing is not over, the IO output high level tells the MCU; for low power can normally receive MCU data.
    16 I NC NC
    17 I NC NC
    18 I/O PIO3 GPIO
    19 I RST_N Module reset pin: low level valid
    20 I UART_RX Module data receiving port
    21 O UART_TX Module data sending port
    22 I/O PIO4 GPIO
    23 I POWER_OFF Module shutdown pin, pull-up input
    When this PIN detects more than 50ms of low power, Module shuts down.
    24 I GPIO20 GPIO
    25 I LINK_DROP Module disconnect pin:
    When the module detects a low pulse above 50ms in the connection state, the PIN module disconnects the current connection and enters the pairing (the default on this PIN is high).
    26 O NC NC
    27 O NC NC
    28 O LED0 Bluetooth working indicator (not connected state: uniform slow flashing 800ms-on, 800ms-off; connection status: normally bright), this pin is open drain output.
    29 P GND Ground
    30 NC NC NC
