Hướng dẫn cấu hình cho module RF E-xx (E32, E34, E52,...)

1. Chuẩn bị

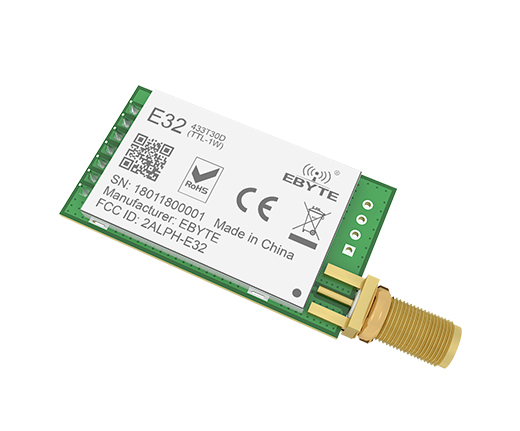

- 01 module thu phát RF dòng E-xx (ở đây mình dùng module E32-TTL-1W).

- 01 module AS15-USB-T2.

- Tải phần mềm RF_Setting_V3.35.exe

2. Thực hiện kiểm tra

Bước 1: Kết nối.

- Bạn có thể sử dụng USB-to-Serial giao tiếp UART kết nối chân như sau:

Module USB-to-Serial Module E32-TTL-1W
VCC VCC
GND GND
RXD TXD
TXD RXD
Điện trở kéo 10K MD0
Điện trở kéo 10K MD1

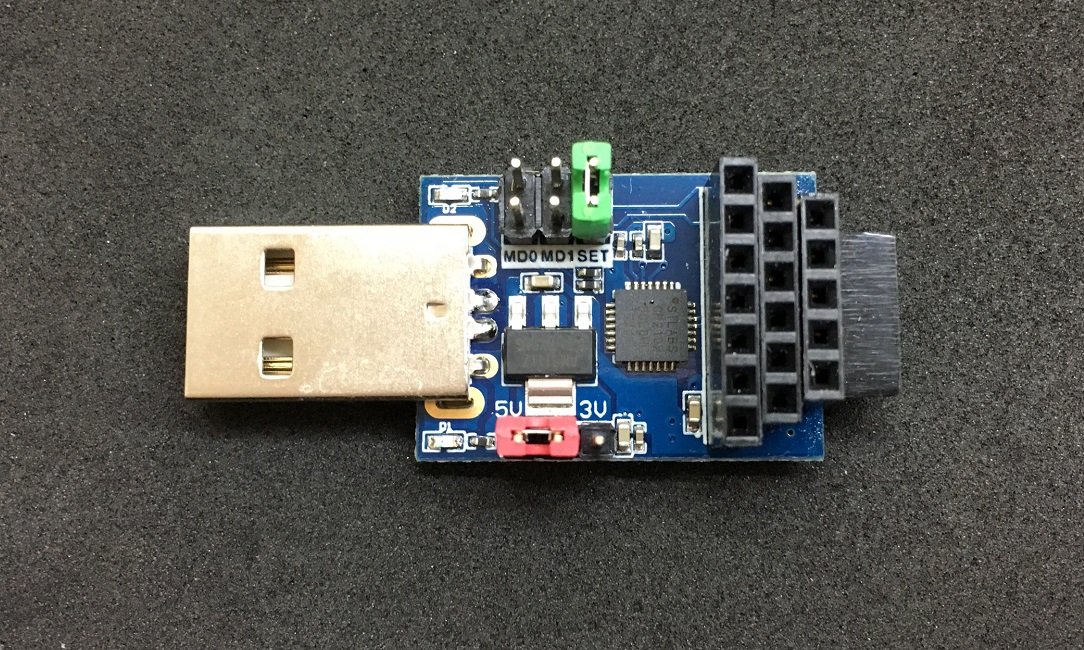

- Hoặc sử dụng module AS15-USB-T2, ở đây mình sử dụng module AS15-USB-T2 thuận tiện hơn rất nhiều.

Cài jump chốt tại vị trí "SET".

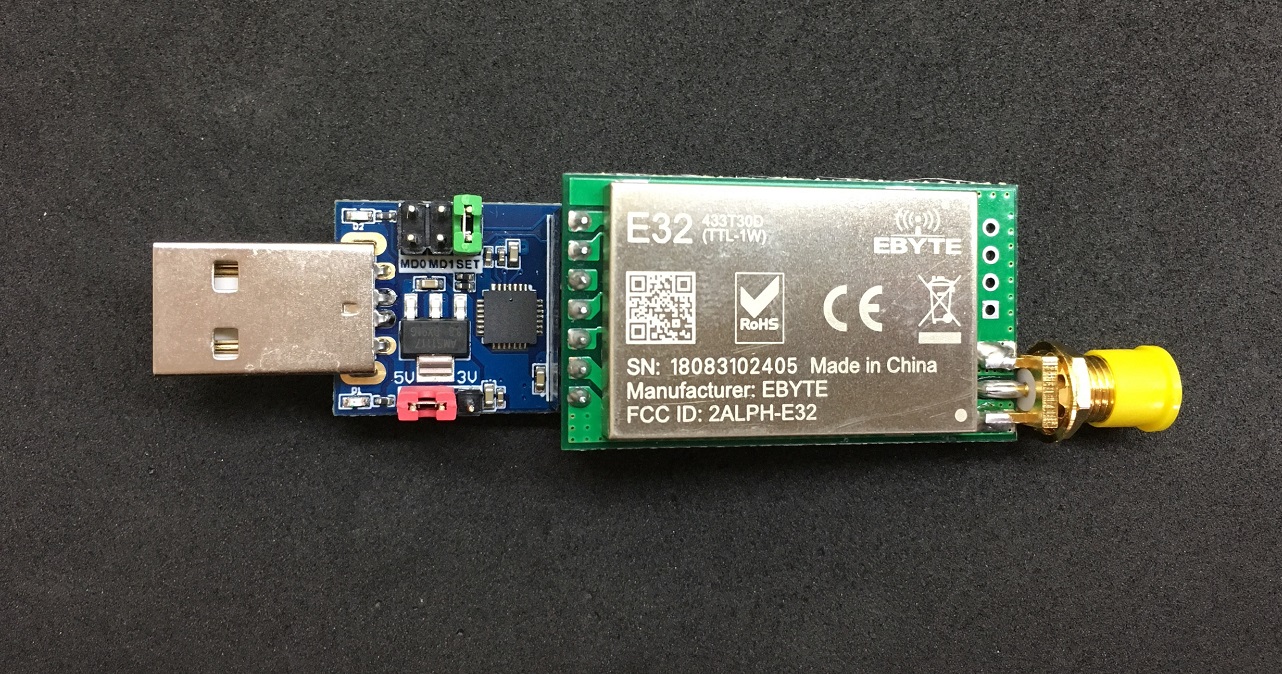

Cắm module E32-TTL-1W lên module AS15-USB-T2.

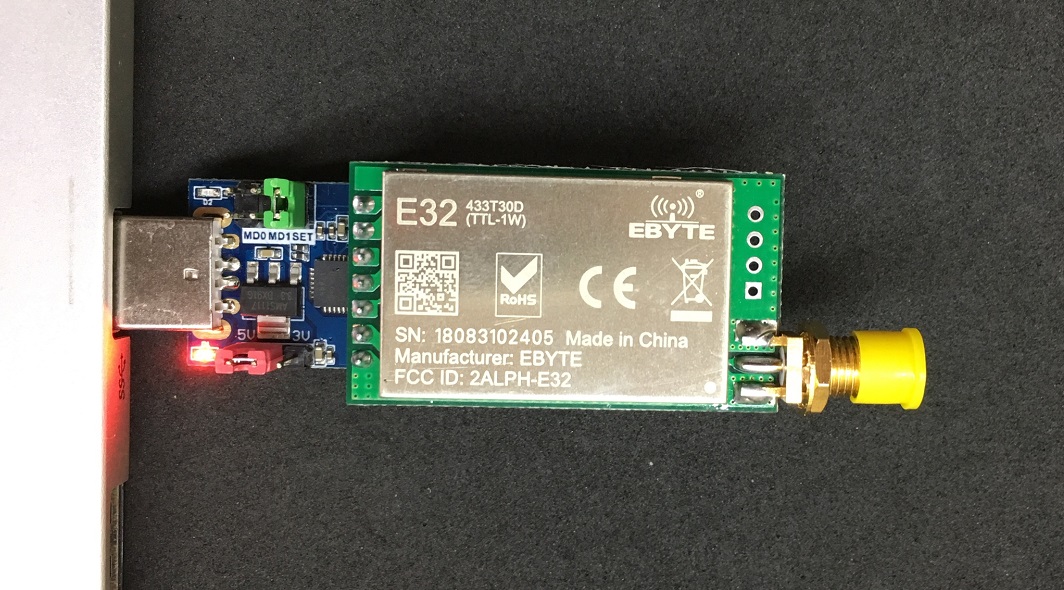

Kết nối module AS15-USB-T2 với cổng USB máy tính.

Bước 2: Thực hiện cài đặt thông số cho module E32-TTL-1W.

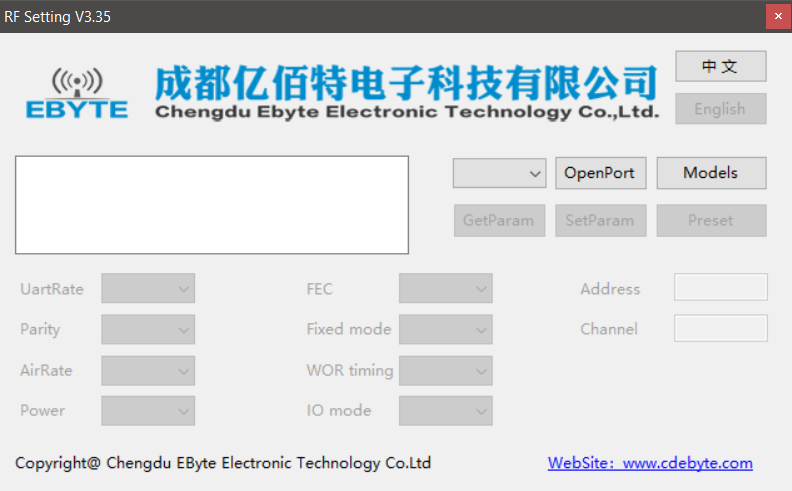

Giao diện RF_Setting_V3.35 có thể chọn tiếng Anh hoặc tiếng Trung Quốc.

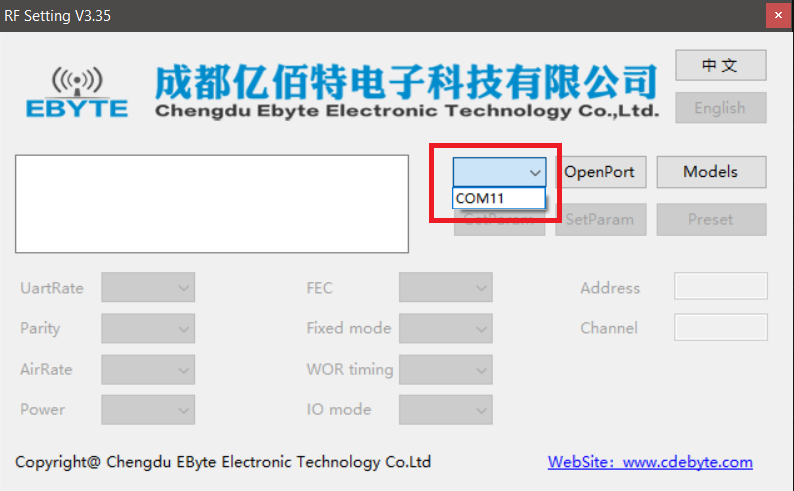

Chọn cổng COM ứng với thiết bị → OpenPortGetPramOK.

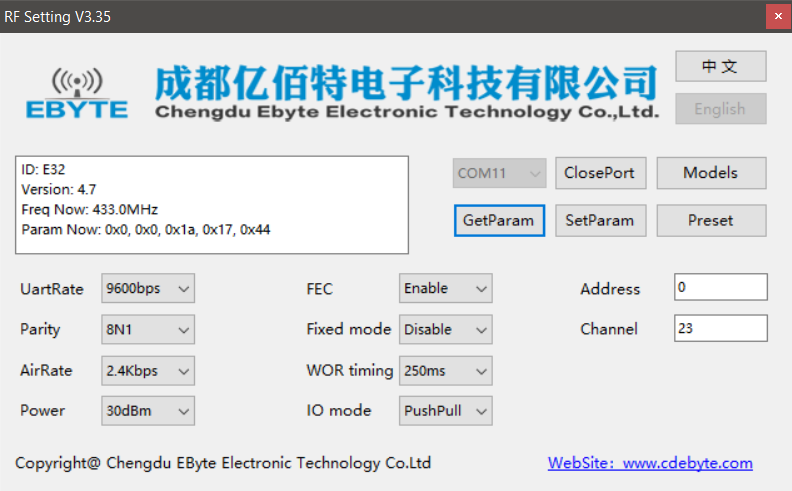

Trên giao diện chúng ta có thể thiết lập lại các thông số của module như tốc độ truyền, công suất, kênh truyền, địa chỉ,...

Chú ý: Module có 32 kênh truyền nhận khác nhau, ứng với mỗi kênh là một tần số.

Công thức tính tần số cho mỗi kênh truyền như sau:

Channel: 0-31 Frequency = 410MHz + Channel * 1MHz

Ví dụ ở kênh 23 thì tần số sẽ là: Frequency = 410MHz + 23 * 1MHz = 433MHz

Sau khi thiết lập các thông số, bạn bấm SetParamClosePort

--------------------------------------------------------

Chúc các bạn thành công!
