Hướng dẫn cấu hình Module RF dòng AS-xx (AS32, AS69,...)

18/tháng 10/2018 0 Comment Hỗ Trợ Kỹ Thuật

Hướng dẫn cấu hình Module RF dòng ASxx (AS32, AS69,...)

1. Chuẩn bị

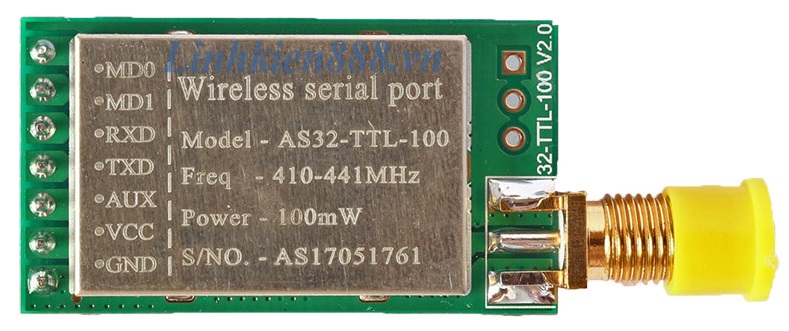

- 01 Module họ AS-xx (ở đây mình dùng AS32-TTL-100).

- 01 Module chuyển đổi USB-to-TTL PL2303 hoặc AS15-USB-T2

- Phần mềm: AS5X6X_V2.6

2. Kết nối

- Nếu sử dụng Module chuyển đổi USB-to-TTL PL2303, bạn kết nối theo sơ đồ:

Module AS32-TTL-100

Module USB To TTL PL2303

MD0

Trở treo 10K

MD1

Trở treo 10K

RXD

TXD

TXD

RXD

AUX



VCC

VCC

GND

GND

- Nếu sử dụng Module AS15-USB-T2, bạn cắm Module AS32-TTL-100 lên Module AS15-USB-T2 theo sơ đồ:

Module AS32-TTL-100

Module AS15-USB-T2

MD0

MD0

MD1

MD1

RXD

TXD

TXD

RXD

AUX

AUX

VCC

VCC

GND

GND

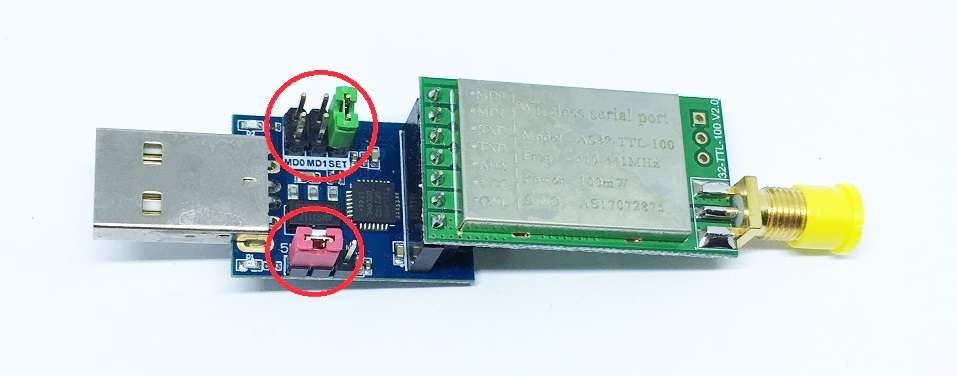

Sau đó trên mạch AS15-USB-T2 rút chốt cắm chân MD0 và MD1 và chỉ cắm chốt SET. Chốt nguồn chọn 5V.

3. Tiến hành cấu hình

Để biết module đang kết nối với cổng COM nào thì ta bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT). Cổng COM bạn sẽ tìm được cổng COM bạn đang sử dụng kết nối module.

Ở đây mình dùng là COM6.

Mở phần mềm AS5X6X_V2.6 và làm theo hướng dẫn.

(1) Chọn cổng COM.

(2) Kết nối cổng COM.

(3) GetData: Lấy dữ liệu module.

(4) Đưa module về cấu hình mặc định của nhà sản xuất.

(5) SetData: Ghi cấu hình cho module.

(6) Tốc độ truyền (BaudRate).

(7) Parity.

(8) RF Rate.

(9) Tốc độ truyền trong không khí.

(10) Địa chỉ module.

(11) Kênh truyền: Tần số tương ứng = 410 + (Channel*1) MHz (Có 32 kênh).

(12) Công suất truyền.

Đầu tiên bạn chọn cổng COM, sau đó bấm “Kết nối (2)” >> “GetData (3)”. Giao diện phần mềm sẽ hiện ra các lựa chọn.

Tiếp theo bạn cài đặt các thông số cho module AS32-TTL-100 và bấm “SetData (5)” để lưu lại cấu hình cài đặt.

Sau đó chọn “Ngắt kết nối (2)” và sử dụng module sau khi đã cấu hình.

--------------------------------------------------

Chúc các bạn thành công!
