Hướng dẫn test hoạt động KIT phát triển SIM808

1. Giới thiệu về KIT phát triển SIM808

1.1. Mô tả sản phẩm

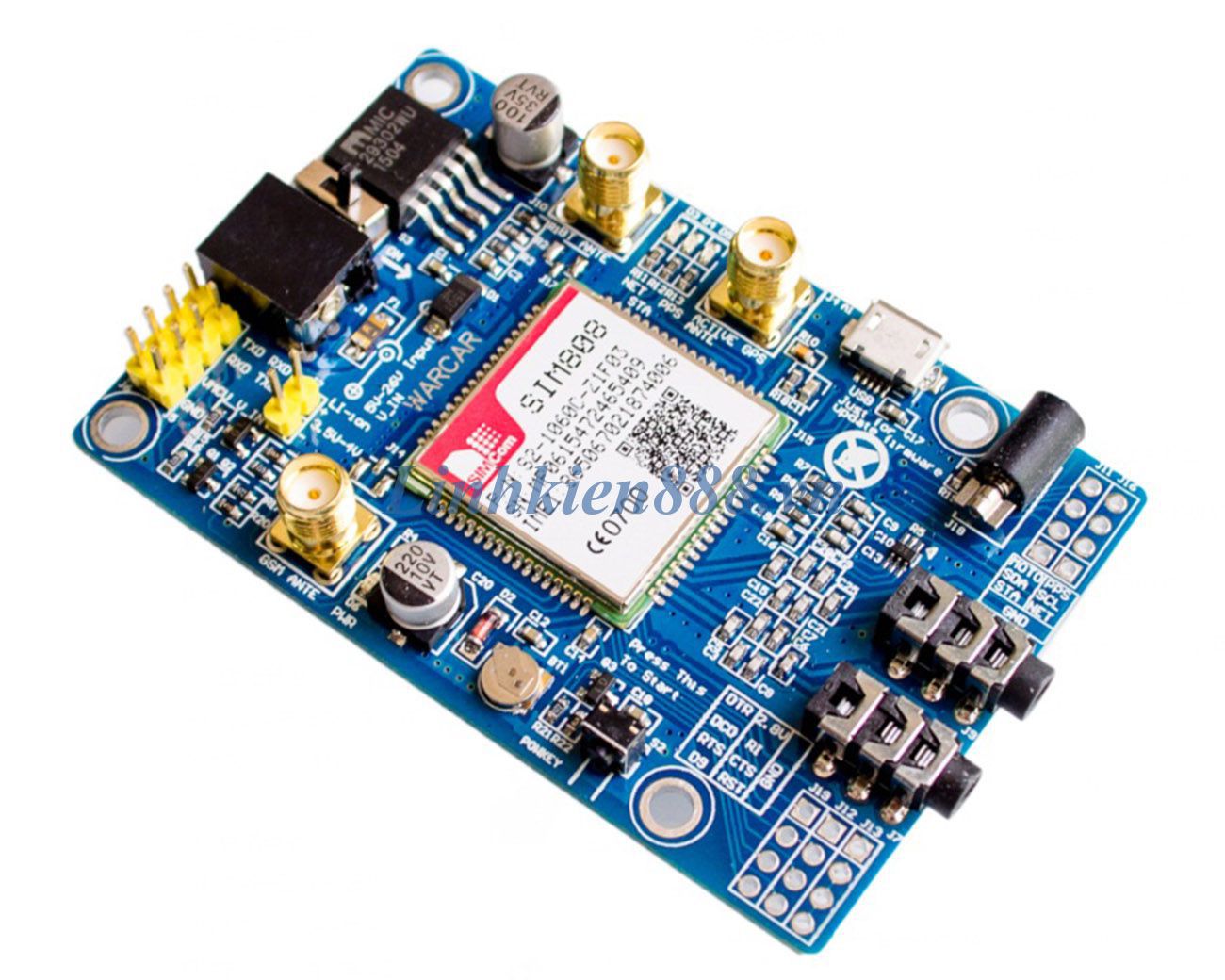

- KIT phát triển Sim808 là Module GPRS/GPS, xây dựng dựa trên Sim808 của SIMCOM, hỗ trợ GPS/GPRS với 4 băng tần và công nghệ định vị vệ tinh GPS.

- KIT phát triển Sim808 có GPS với độ nhạy cao với 22 kênh theo dõi và 66 kênh tiếp nhận. Bên cạnh đó, nó cũng hỗ trợ công nghệ A-GPS, giúp cho việc định vị được chính xác hơn, ngay cả khi ở thiết bị ở trong nhà

- KIT được thiết kế tối ưu, loại bỏ đi như tính năng không cần thiết để giảm giá thành và phục vụ chủ yếu cho việc giám sát, điều khiển các thiết bị từ xa thông qua GPRS/GPS

- Sản phẩm có thể giao tiếp được với mạch Arduino hoặc Raspberry Pi

- KIT phát triển Sim808 GPRS GPS, gồm anten GPRS và anten GPS là phiên bản nâng cấp và thay thế cho SIM908 đã quá cũ kĩ với đầy đủ những tính năng GSM/GPRS/GPS. Module có độ bền và độ ổn định cao, thích hợp cho những dự án IoT thu thập dữ liệu ở những nơi khó phủ sóng WiFi đến được.

1.2. Thông số kỹ thuật

- Sử dụng module GSM GPRS GPS SIM808

- Nguồn đầu vào cổng DC: 5-24VDC, 2A.

- Mức tín hiệu giao tiếp: TTL (3.3-5VDC)

- Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao.

- Tích hợp mạch giảm áp xung và tụ lọc, ổn định nguồn.

- Tích hợp khe cắm Micro Sim.

- Tích hợp Led báo trạng thái.

- Thiết kể nhỏ gọn, bền bỉ, chống nhiễu.

2. Thực hiện kiểm tra hoạt động

2.1. Chuẩn bị

- 01 KIT phát triển SIM808

- 01 USB to Serial giao tiếp UART hoặc Cáp Chuyển Đổi USB Sang TTL Chip PL2303

- Phần mềm: Termite_3.4

2.2. Thực hiện test

Bước 1: Lắp sim lên KIT

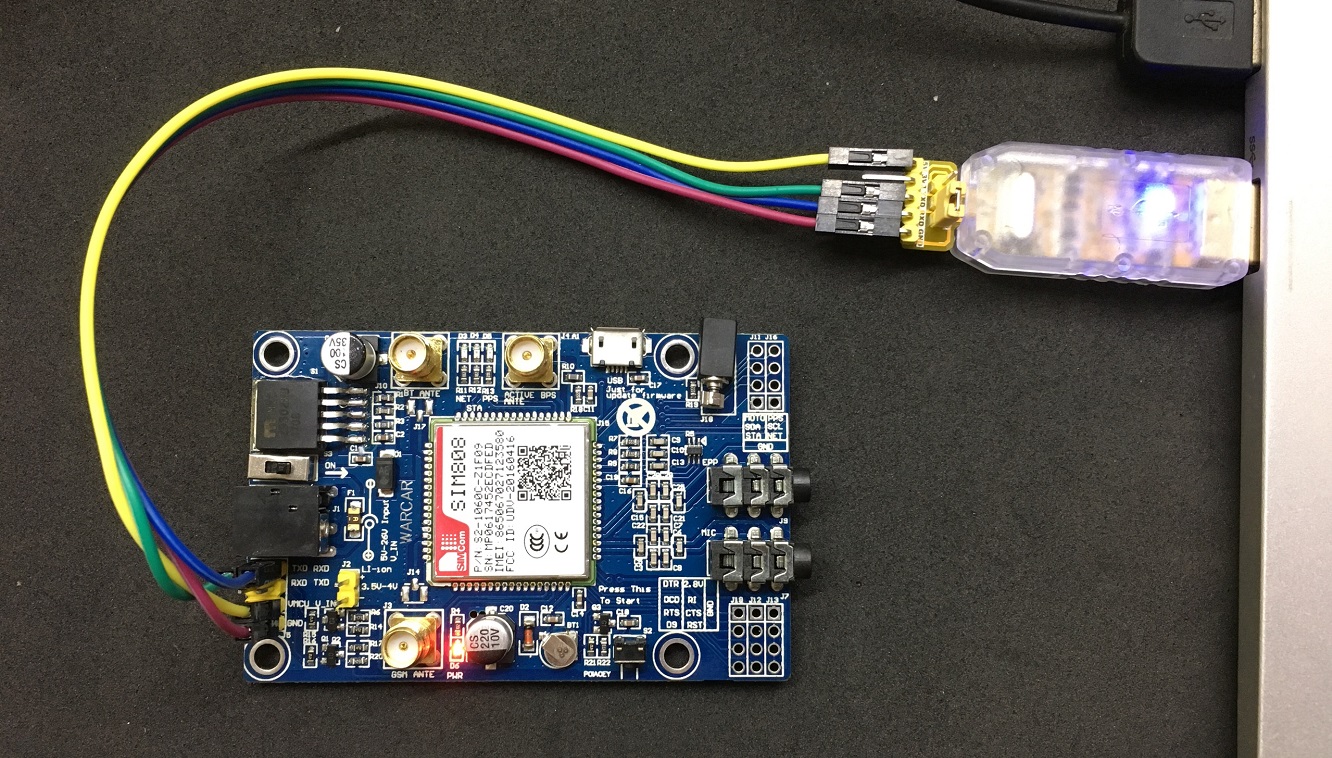

Bước 2: Kết nối KIT sim với USB-to-Serial theo thứ tự chân như sau:

Mạch USB-to-Serial KIT phát triển SIM808
RXD TXD
TXD RXD
+5V DC V_IN
GND GND

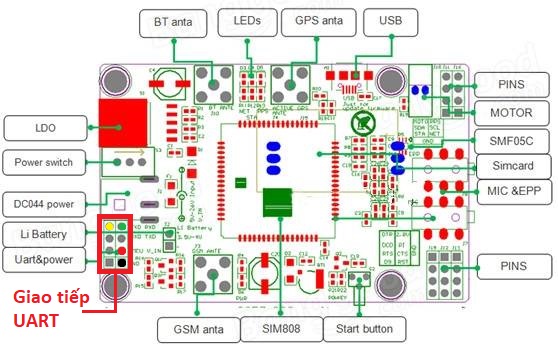

Khối giao tiếp UART trên KIT phát triển SIM808.

Bước 3: Kết nối KIT với cổng USB máy tính.

Sau khi kết nối ta cắm USB vào máy tính.

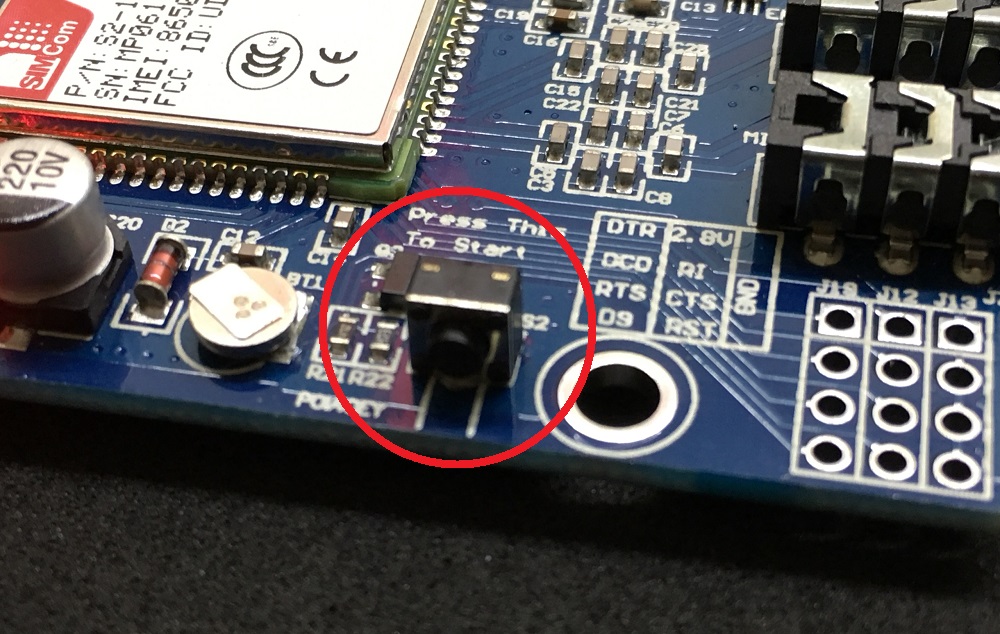

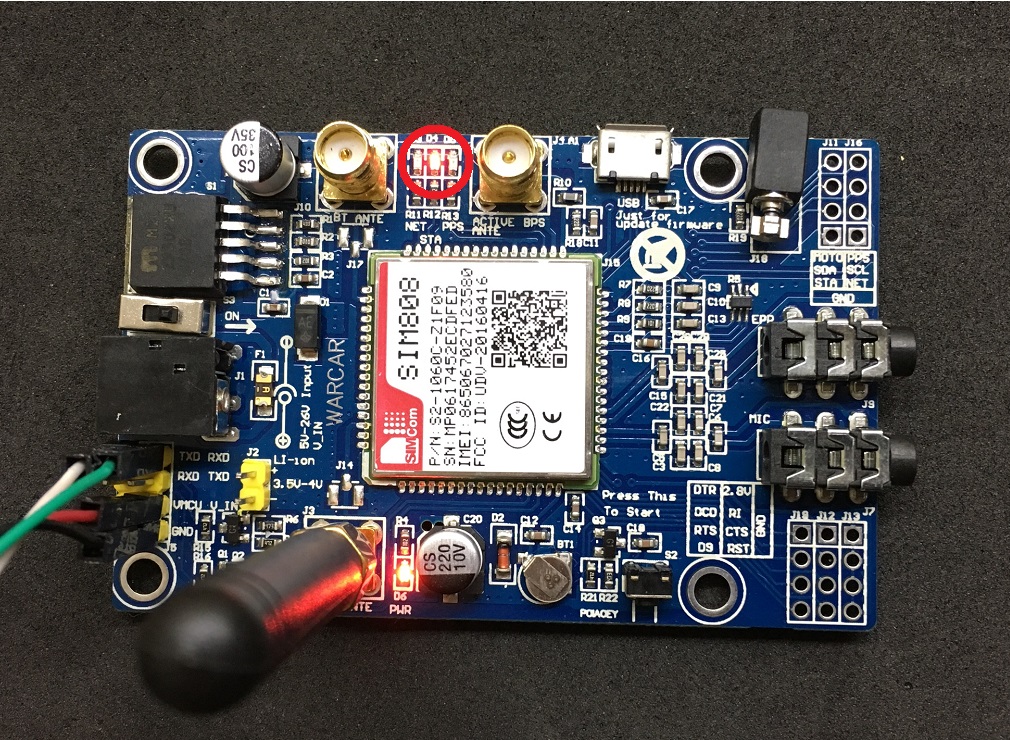

Bước 4: Nhấn giữ nút nhấn trên mạch đến khi LED D4 sáng.

Bước 5: Dùng phần mềm thử lệnh AT

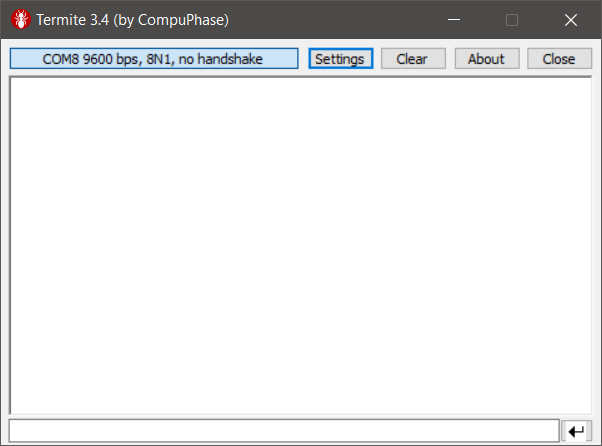

Giao diện phần mềm Termite_3.4

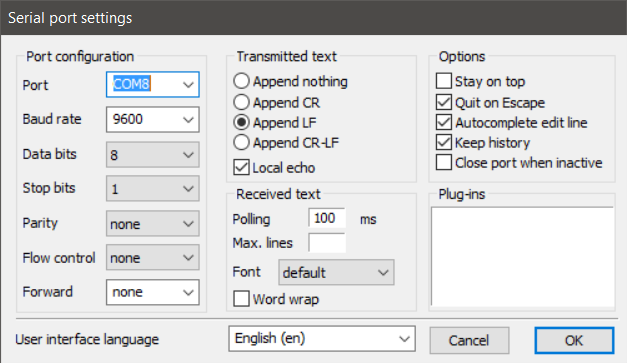

Chọn "Settings" và thiết lập thông số như trên. Sau đó chọn "OK" để hoàn tất.

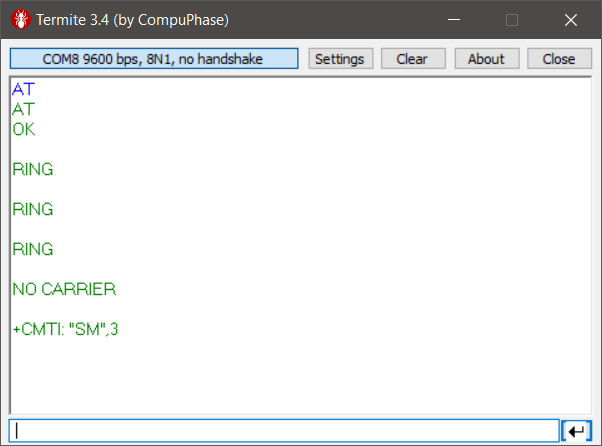

Thực hiện gửi lệnh AT, gọi điện, nhắn tin.

--------------------------------------------------------------------------------

Chúc các bạn thành công!
