Hướng dẫn test hoạt động Modem AS32-DTU-1W

22/tháng 6/2018 0 Comment Linh Kiện 888

Hướng dẫn test hoạt động Modem AS32-DTU-1W

300

1. Giới thiệu về modem AS32-DTU-1W

1.1. Mô tả sản phẩm

- Module thu phát RF AS32-DTU-1W RS232 RS485 1W khoảng cách 8000m 433Mhz là module thu phát sóng RF sử dụng tần số 433MHz chuẩn giao tiếp UART để truyền dữ liệu đi xa

1.2. Thông số kỹ thuật

  • Kích thước: 82x84x24mm
  • Trọng lượng: 135g
  • Điện áp: 8 ~ 28V DC
  • Tần số: 410 ~ 441MHz
  • Khoảng cách: 8000m
  • Công suất: 1W
  • Dòng điện:

+ Chế độ chờ: 14mA

+ Chế độ truyền: 679mA@30dBm

+ Chế độ nhận: 25mA

  • Chuẩn giao tiếp: UART
  • Chuẩn kết nối anten: SMA-K
  • Nhiệt độ hoạt động: -40 ~ 85 độ C
  • Nhiệt độ bảo quản: -40 ~ 125 độ C
  • Độ ẩm: 10 ~ 90%

2. Thực hiện kiểm tra hoạt động

2.1. Kết nối và cài đặt thông số

Cài đặt 2 thiết bị:

  • Cấp nguồn 8-28VDC cho thiết bị. Có thể dùng nguồn Adapter 12VDC–1.5A.
  • Sử dụng cáp USB to RS232 HL340 để kết nối thiết bị với máy tính hoặc  hệ thống điều khiển trung tâm.

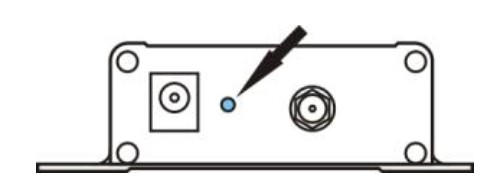

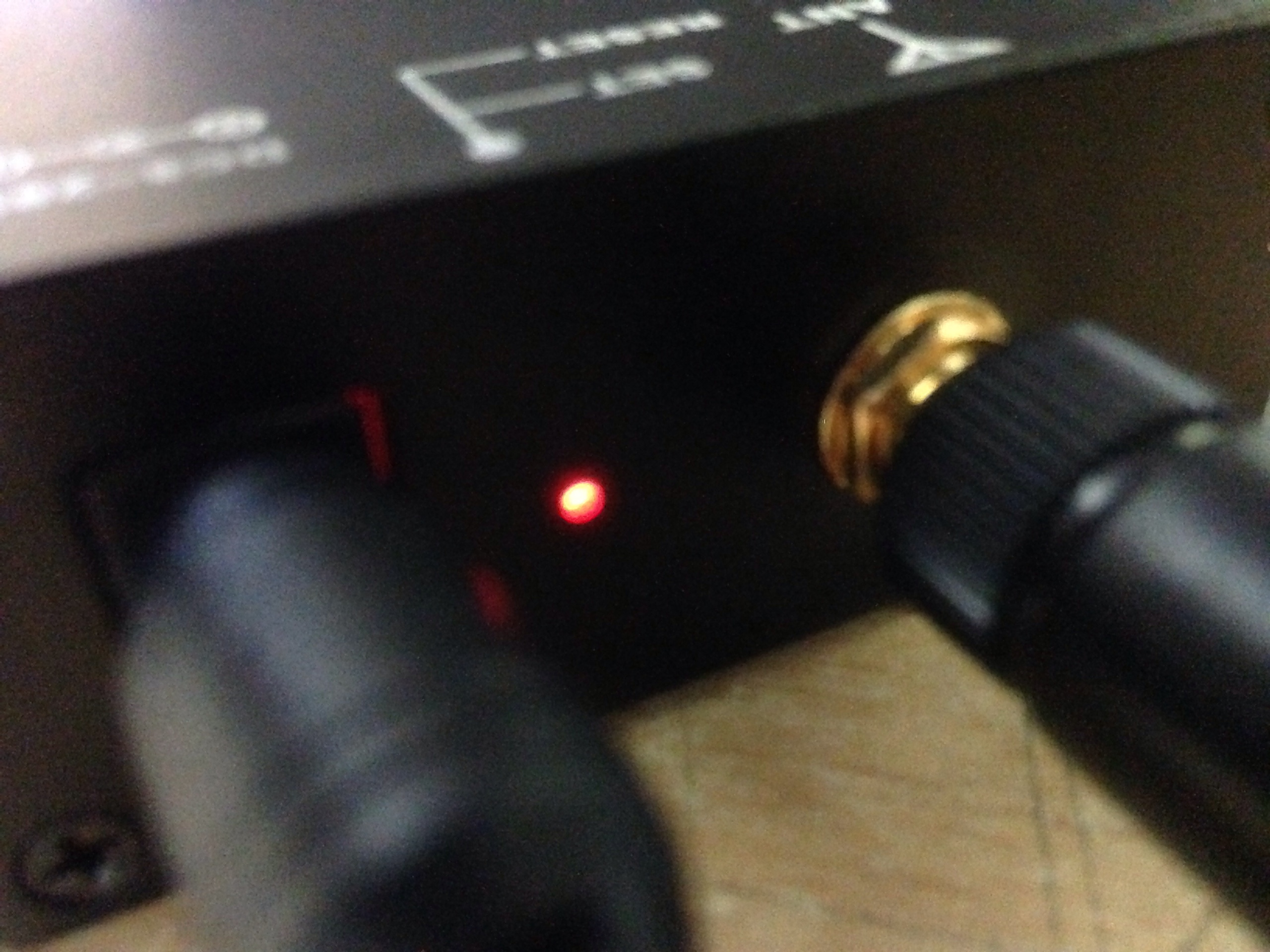

  • Trước khi cài đặt thông số cho bộ thu phát, cần ấn giữ nút Reset trong 1-2 giây sẽ có đèn  báo đỏ sáng giữ. Khi đó sẽ sử dụng phần mềm AS3X-DTU-V1.0 để cài đặt.

Download phần mềm AS3X-DTU-V1.0

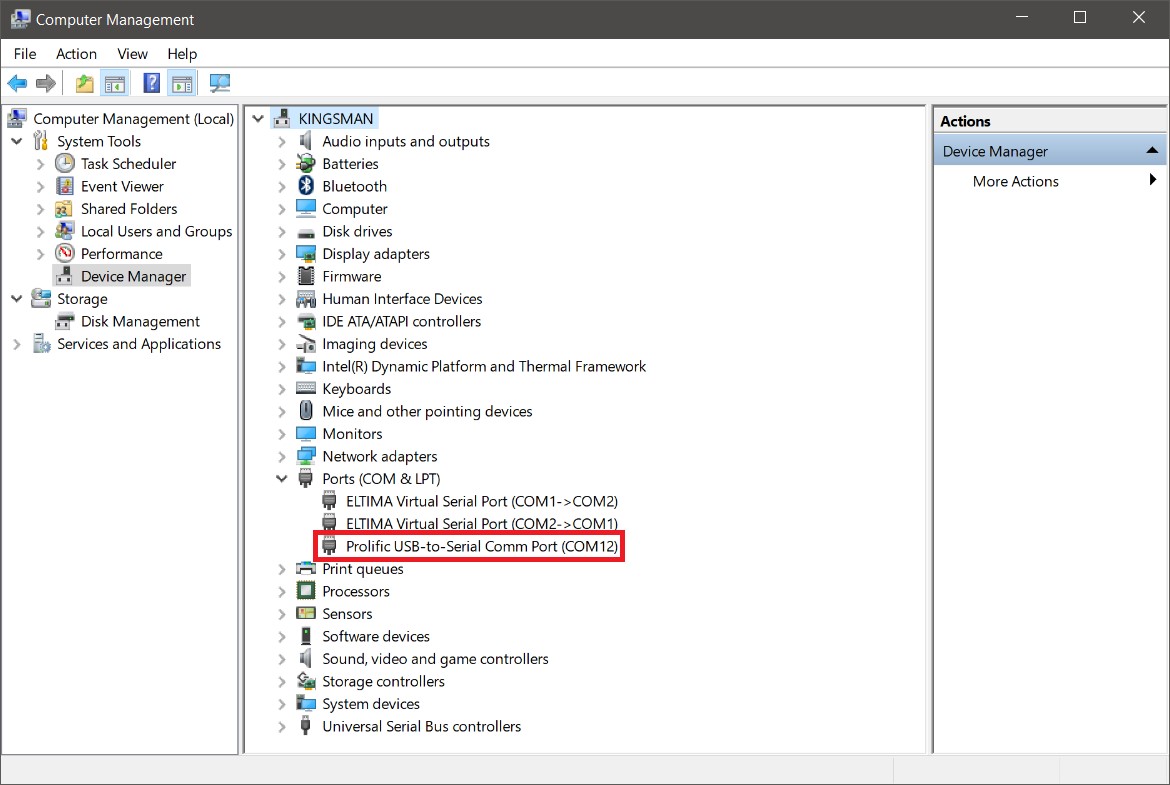

Khi phần mềm mở lên, chúng ta chọn cổng COM, để chọn đúng cổng COM, bạn bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT), cổng COM đang kết nối như được khoanh đỏ trong hình:

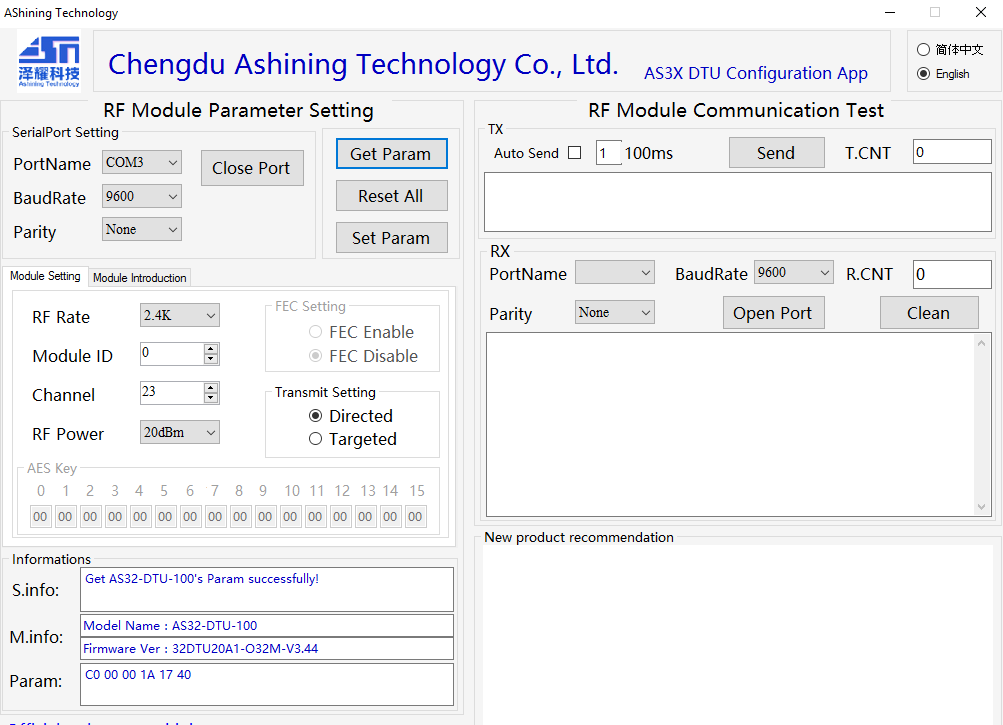

Sau khi chọn cổng COM, click Open CommPort sau đó click Get Param để mở bảng cài đặt thông số cho Module.

Tại đây, chúng ta Setup các thông số cho bộ thu phát về kênh truyền, tốc độ, công suất cho Module, tốc độ band….. Và Setup mặc định về thông số ban đầu từ nhà sản xuất.

Để truyền nhận giữa hai bộ thu phát, chúng ta ấn giữ nút Reset cho đến khi đèn báo tắt đi để chuyển sang chế độ truyền nhận.

2.2. Thiết lập phần mềm test

Sau khi kết nối và cài đặt thông số cho 2 Modem AS32-DTU-1W, ta tiến hành test hoạt động truyền nhận của 2 modem sử dụng phần mềm Hercules_3.2.5.

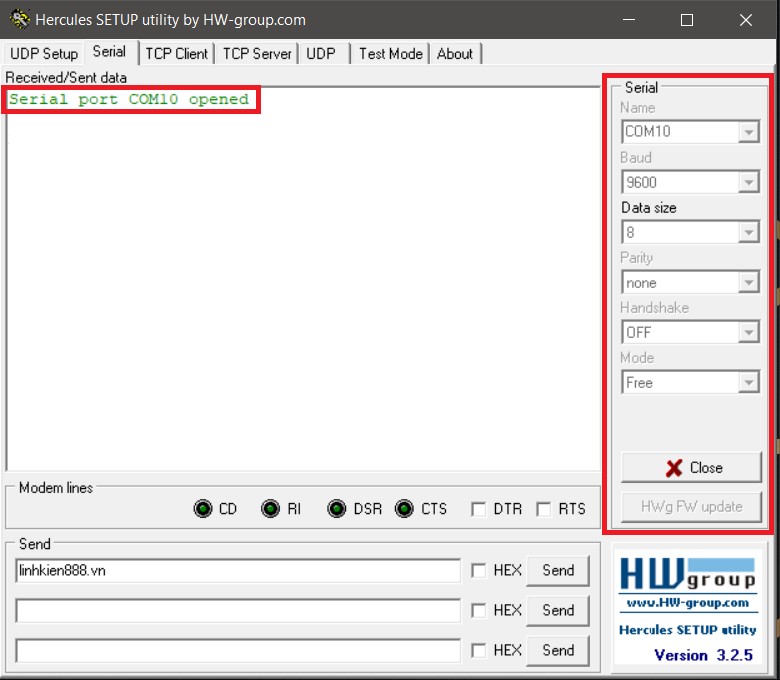

Sau khi mở phần mềm Hercules_3.2.5 lên, chọn tab Serial và chọn đúng cổng COM rồi bấm Open. Nếu kết nối thành công, phần mềm sẽ hiện thông báo “Serial port COM opened”.

Với mỗi thiết bị kết nối sẽ mở một cửa sổ phần mềm Hercules khác nhau với lựa chọn cổng COM khác nhau.



2.3. Thực hiện test

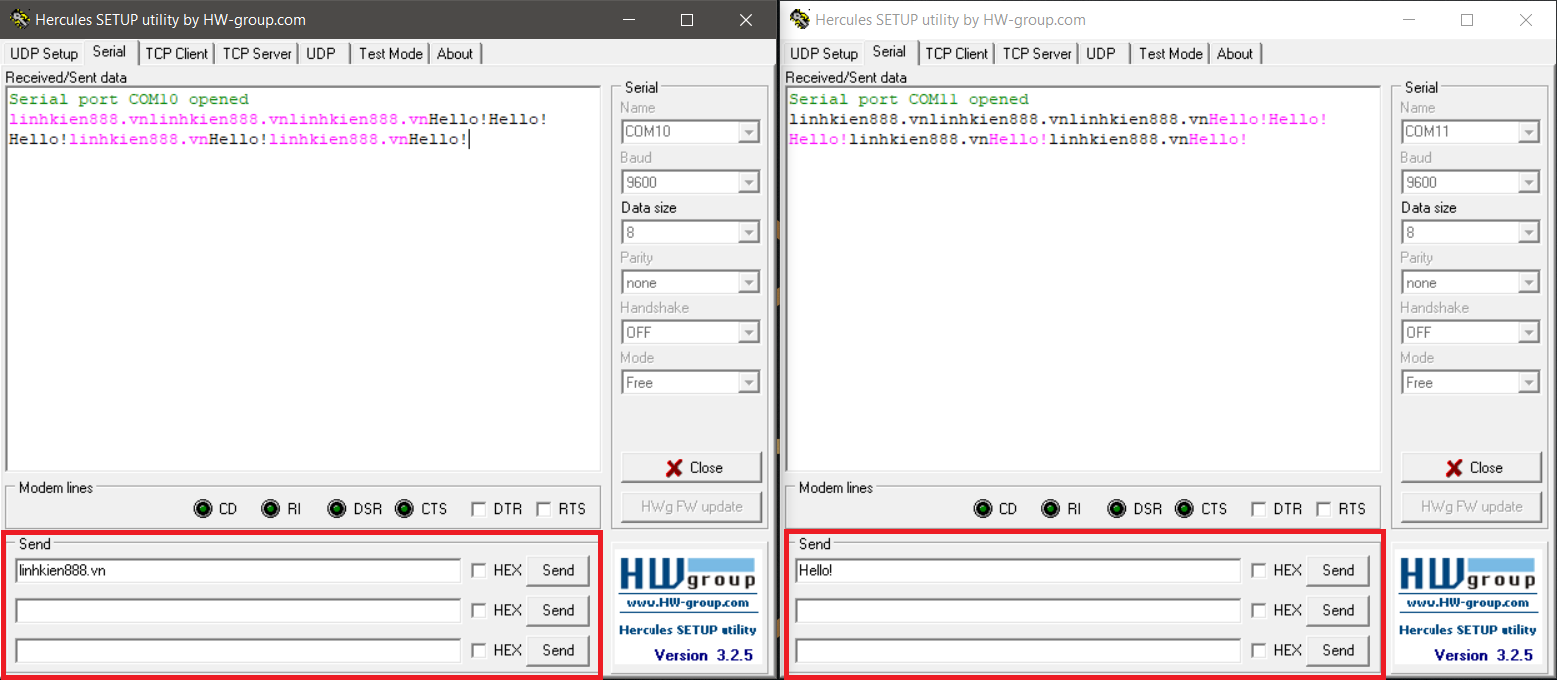

- Sau khi kết nối thành công, ta tiến hành test khả năng truyền nhận giữa 2 modem. Đơn giản chỉ cần nhập nội dung vào Textbox trong mục Sent rồi bấm Send.

Nếu nội dung được gửi qua lại tức là modem của chúng ta hoạt động tốt.

Chúc các bạn thành công!
