Hướng dẫn test hoạt động Modem E32-DTU-1W

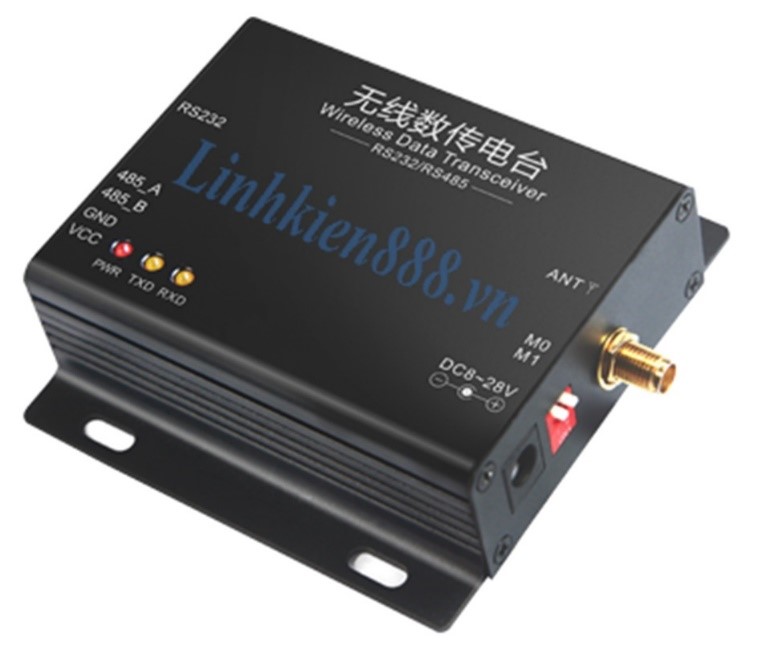

1. Giới thiệu về modem E32-DTU-1W

1.1. Mô tả sản phẩm

Bộ thu phát RF E32-DTU-1W  là một module  truyền  thông không dây hoạt động ở dải tần số từ 410-441 MHZ (chủ yếu ở dải 433MHZ) , sử  dụng chip SX1287 từ hãng SEMTECH, tích hợp cổng giao tiếp RS232/RS485  dựa trên công nghệ truyền dẫn Lora, có thể truyền xa lên đến 8000m và tiết kiệm năng lượng.

1.2. Thông số kỹ thuật

  • Kích thước: 95x84x25 mm
  • Chíp: SX1278
  • Tân số hoạt động : 410 - 441Mhz
  • Điện áp hoạt động: 8-28 VDC
  • Giao tiếp: RS232/RS485
  • Khoảng cách truyền dẫn: 8Km
  • Công suất phát tối đa: 20dBm(1W)
  • Tốc độ truyền trong không khí:  2.4 kbps(Mặc định) . Có thể cấu hình ở các giá trị: 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 Kbps.
  • Dòng nghỉ: 2.0uA(Mode:3)
  • Transmitting Current: 670mA@30dBm
  • Nhiệt độ hoạt động: -40 đến 85 độ C

2. Thực hiện kiểm tra hoạt động

2.1. Kết nối và cài đặt thông số

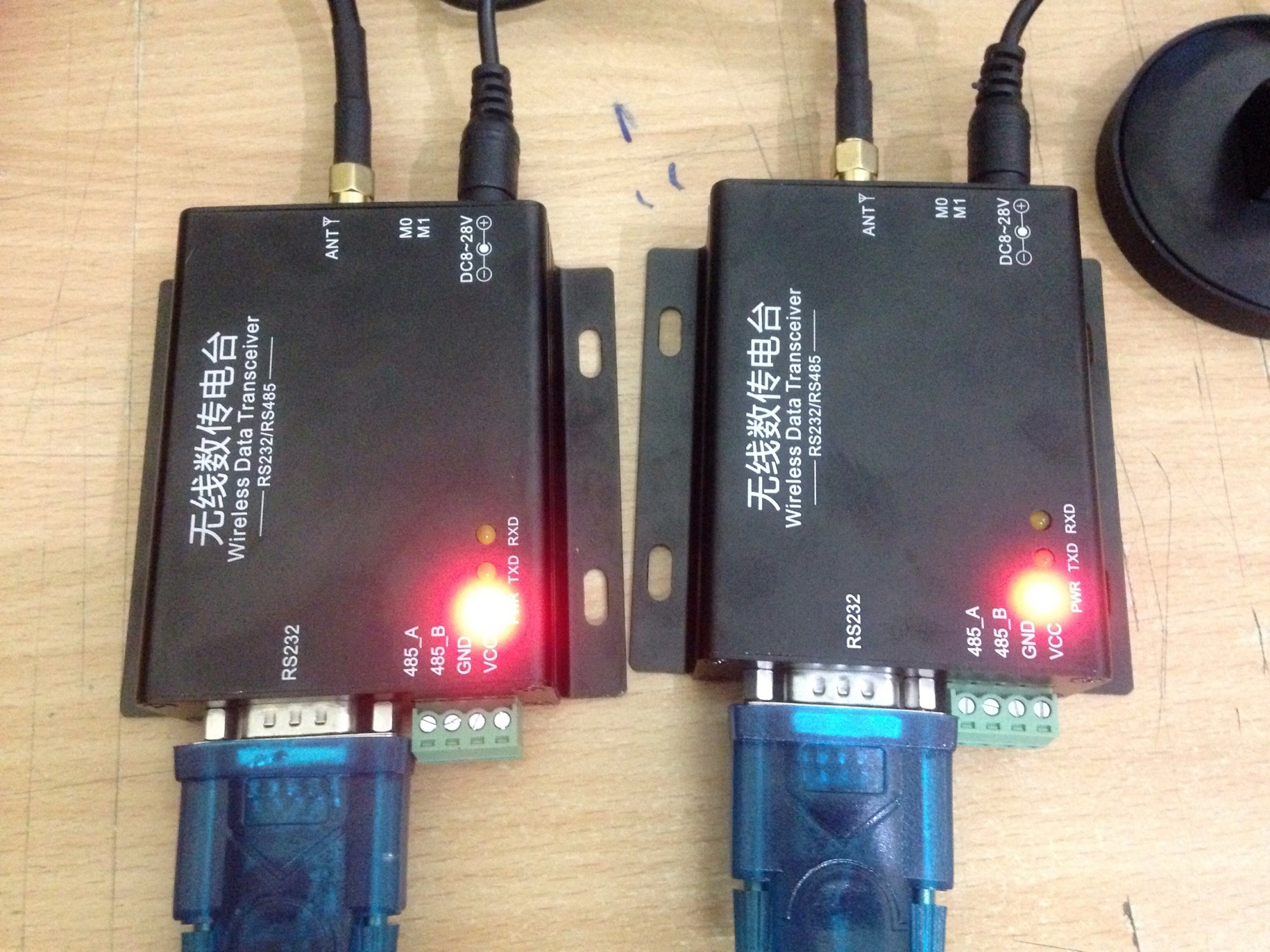

Cài đặt 2 thiết bị:

  • Cấp nguồn  8-28VDC cho thiết bị. Có thể dùng nguồn Adapter 12VDC–1.5A
  • Sử dụng cáp USB to RS232 HL340 để kết nối thiết bị với máy tính hoặc  hệ thống điều khiển trung tâm.

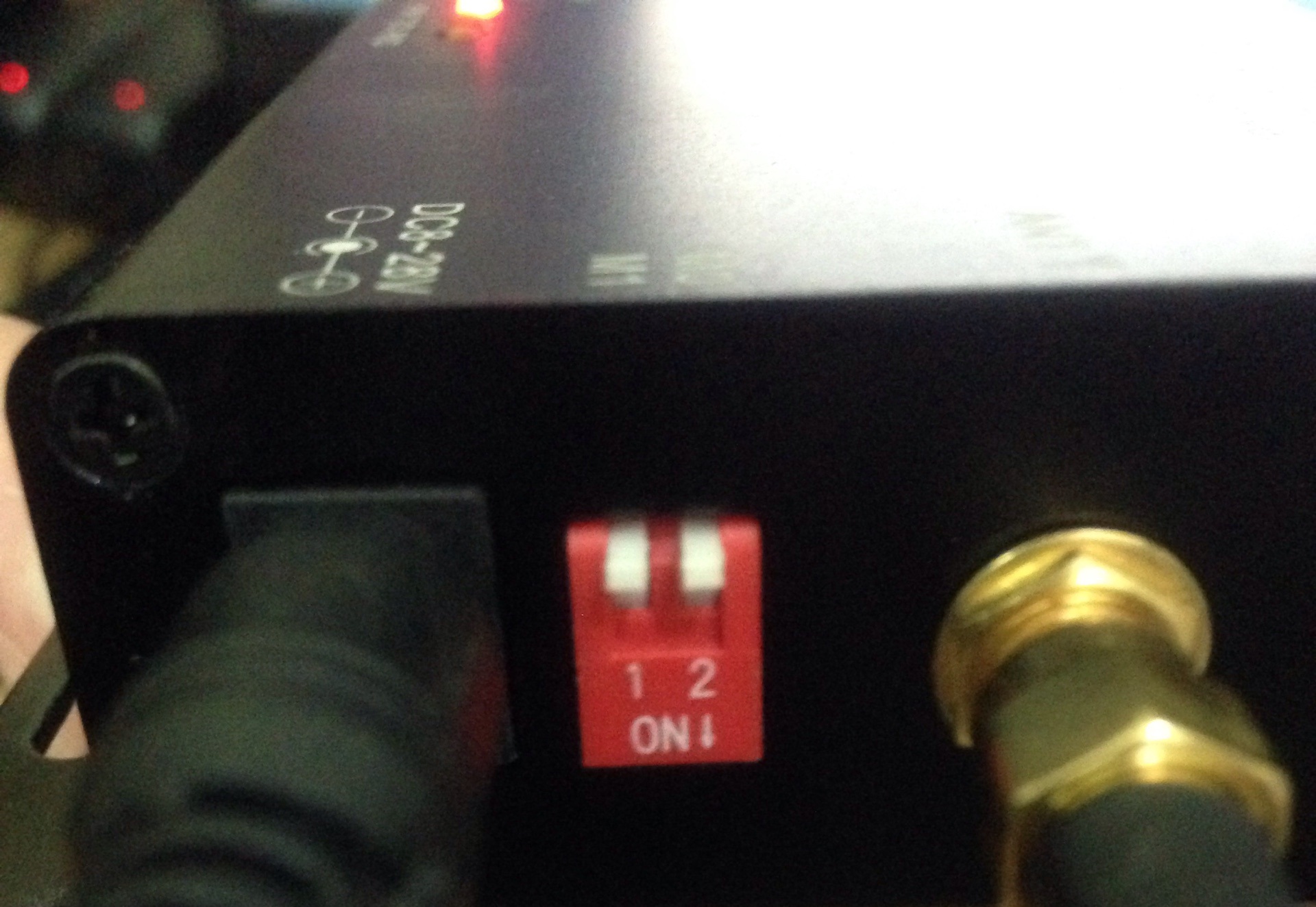

  • Trước khi cài đặt thông số cho bộ thu phát, ta gạt hai công tắc Bit M0, M1 lên mức cao (Vị trí OFF).

Phần mềm RF_Setting_EN_V2.7

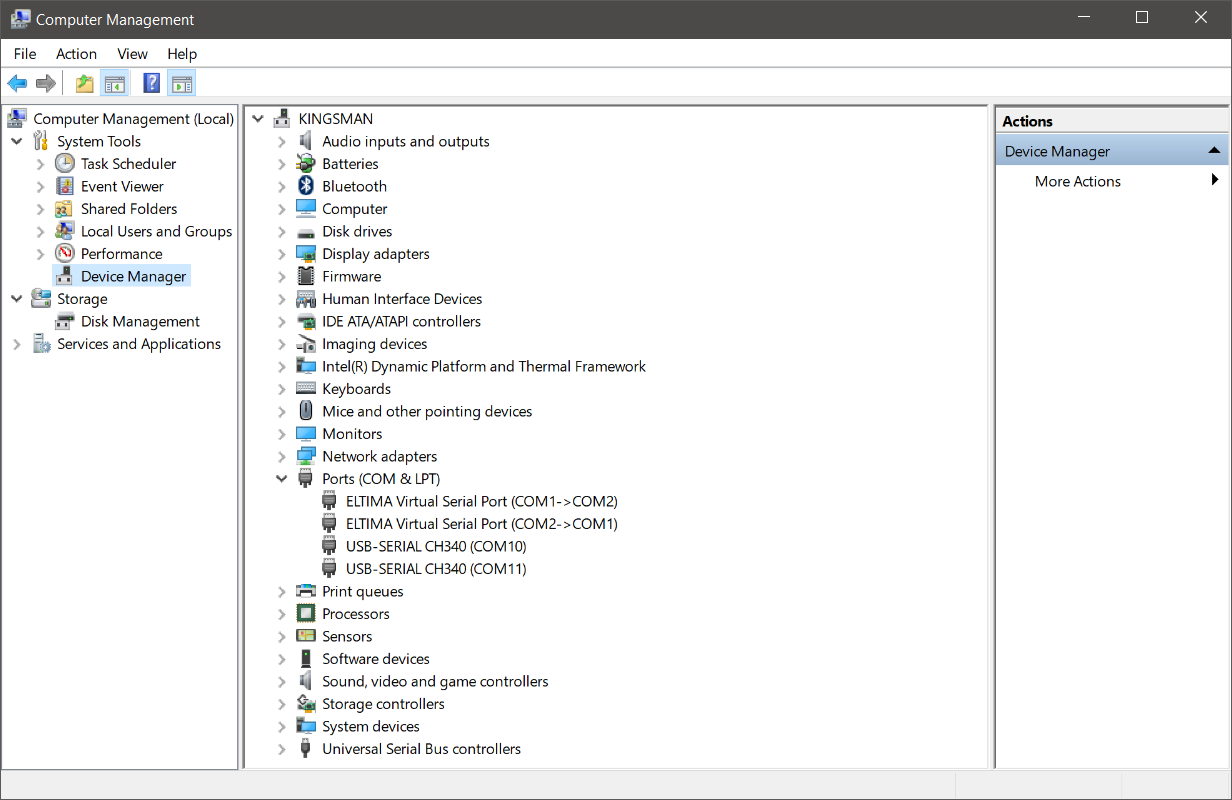

Khi phần mềm mở lên, chúng ta chọn cổng COM, để chọn đúng cổng COM, bạn bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT), cổng COM đang kết nối như được khoanh đỏ trong hình:

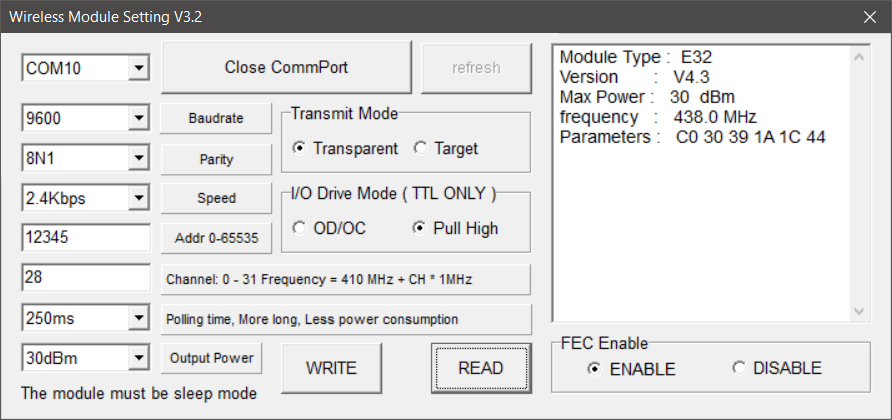

Sau khi chọn cổng COM, click Open CommPort sau đó click Press To Read để mở bảng cài đặt thông số cho Module.

Tại đây, chúng ta Setup các thông số cho bộ thu phát về kênh truyền, tốc độ, công suất cho Module, tốc độ band….. Và Setup mặc định về thông số ban đầu từ nhà sản xuất.

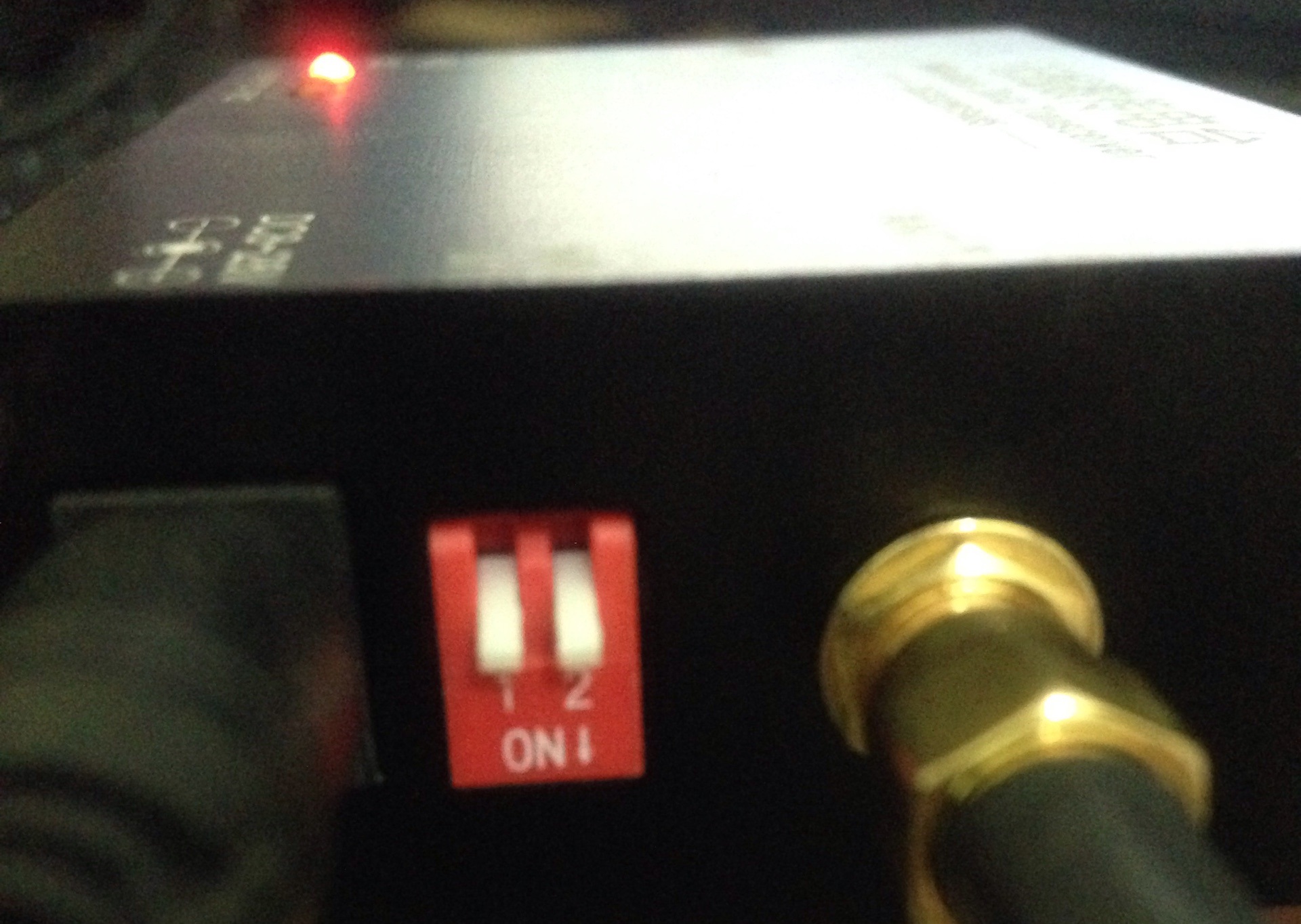

Để truyền nhận giữa hai bộ thu phát, chúng ta gạt 2 công tắc bit M0, M1 xuống mức thấp (Vị trí ON) để chuyển sang chế độ truyền nhận.

2.2. Thiết lập phần mềm test

Sau khi kết nối và cài đặt thông số cho 2 Modem E32-DTU-1W, ta tiến hành test hoạt động truyền nhận của 2 modem sử dụng phần mềm Hercules_3.2.5.

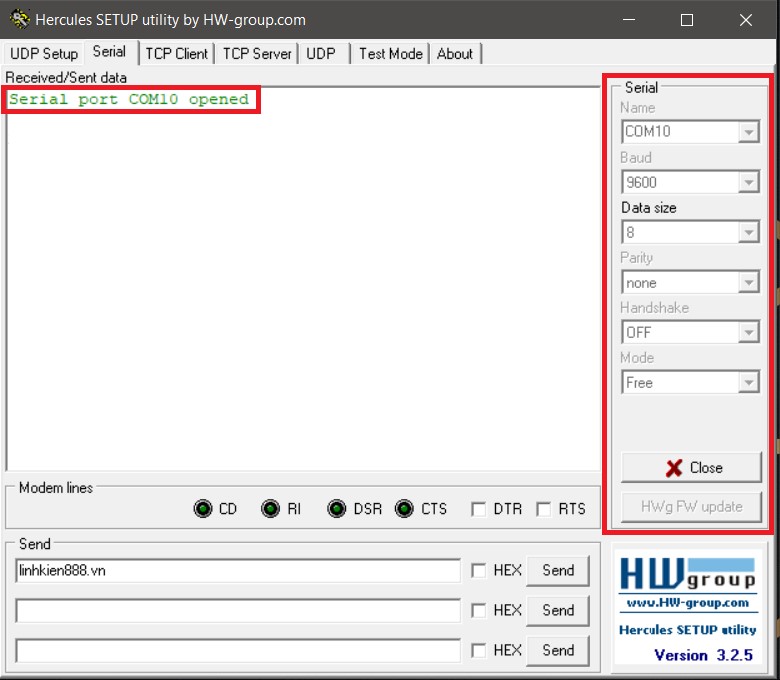

Sau khi mở phần mềm Hercules_3.2.5 lên, chọn tab Serial và chọn đúng cổng COM rồi bấm Open. Nếu kết nối thành công, phần mềm sẽ hiện thông báo “Serial port COM opened”.

Với mỗi thiết bị kết nối sẽ mở một cửa sổ phần mềm Hercules khác nhau với lựa chọn cổng COM khác nhau.

2.3. Thực hiện test

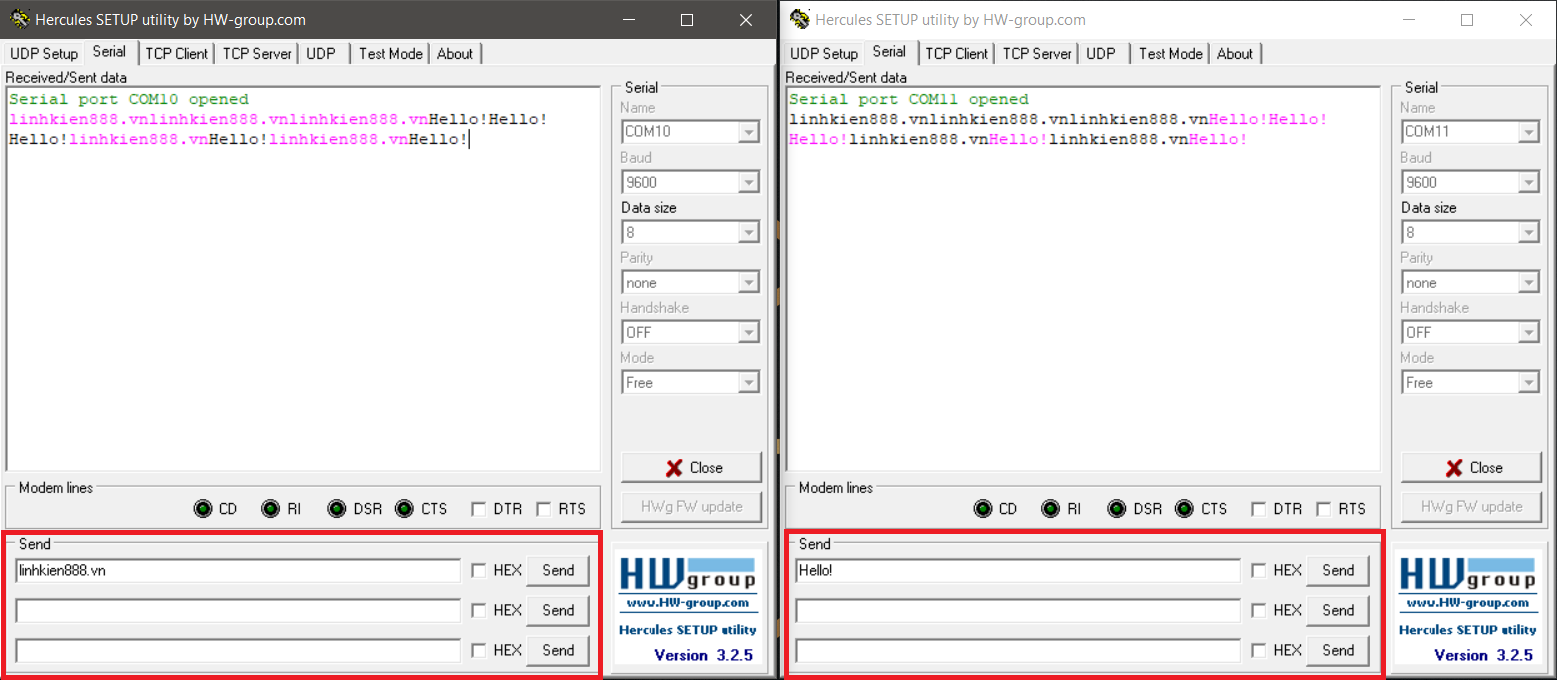

- Sau khi kết nối thành công, ta tiến hành test khả năng truyền nhận giữa 2 modem. Đơn giản chỉ cần nhập nội dung vào Textbox trong mục Sent rồi bấm Send.

Nếu nội dung được gửi qua lại tức là modem của chúng ta hoạt động tốt.

Chúc các bạn thành công!
