Hướng dẫn test hoạt động module AS01-ML01DP5

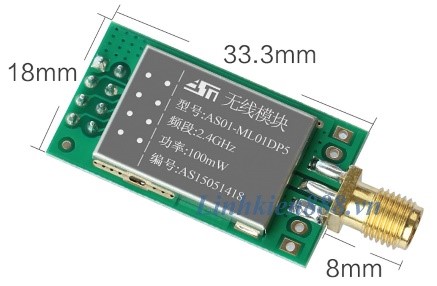

1. Giới thiệu về module thu phát RF AS01-ML01DP5 2.4GHz

1.1. Mô tả sản phẩm

AS01-ML01DP5 là mô đun thu phát RF ở tần số 2.4GHz, tốc độ cao (tốc độ tối đa lên tới 2Mbps). Module sử dụng bộ khuếch đại RF nRF24L01P và chip khuếch đại RFX2401C, với một lá chắn kim loại, hiệu năng chống nhiễu mạnh mẽ. Module này có những ưu điểm quang phổ rất tốt, nhiễu xuyên âm nhỏ, kích thước nhỏ, là mô hình chuẩn công nghiệp.

1.2. Thông số kỹ thuật

- Chip RFID: nRF24L01+

- Tần số hoạt động: 2.4 - 2.5GHz (2.4GHz)

- Điện áp: 1.8V - 3.6V

- Dòng điện: 95mA@20dBm (100mW)

- Truyền thông giao tiếp: SPI

- Công suất cực đại: 100mW

- Khoảng cách truyền: 2300 m

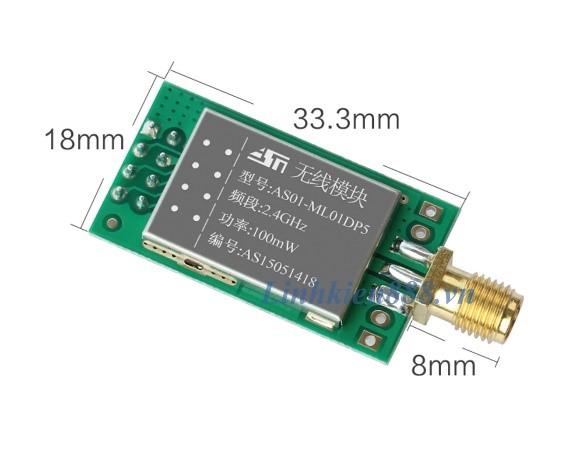

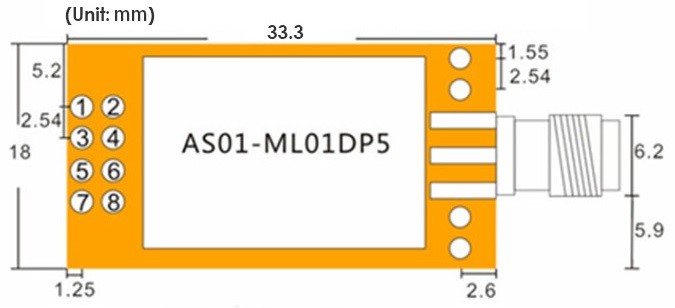

- Kích thước: 18mm x 33.4 mm

- Nhiệt độ hoạt động: -40 ~ 85 độ C

2. Thực hiện kiểm tra hoạt động

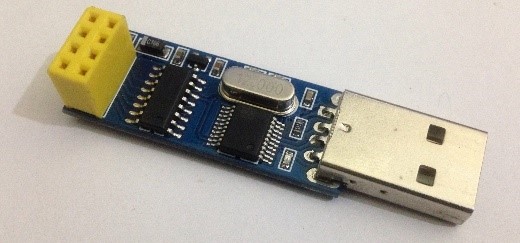

Để kiểm tra hoạt động của AS01-ML01DP5 cần có những thiết bị sau:

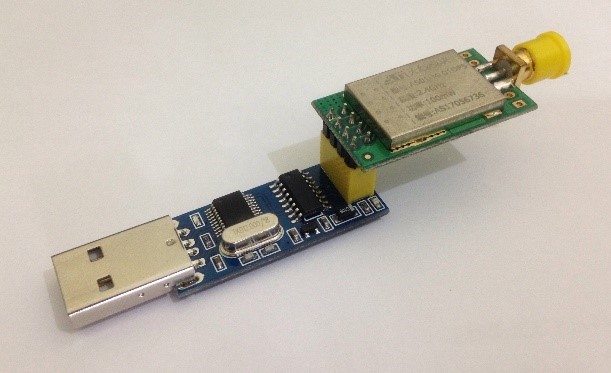

Bước 1: Kết nối USB Wireless Serial Port với module AS01-ML01DP5 như sau:

Bước 2: Cắm USB Wireless Serial Port vào cổng USB của máy tính. Có thể cắm 2 module chung trên một máy tính hoặc cắm trên hai máy tính khác nhau đều được.

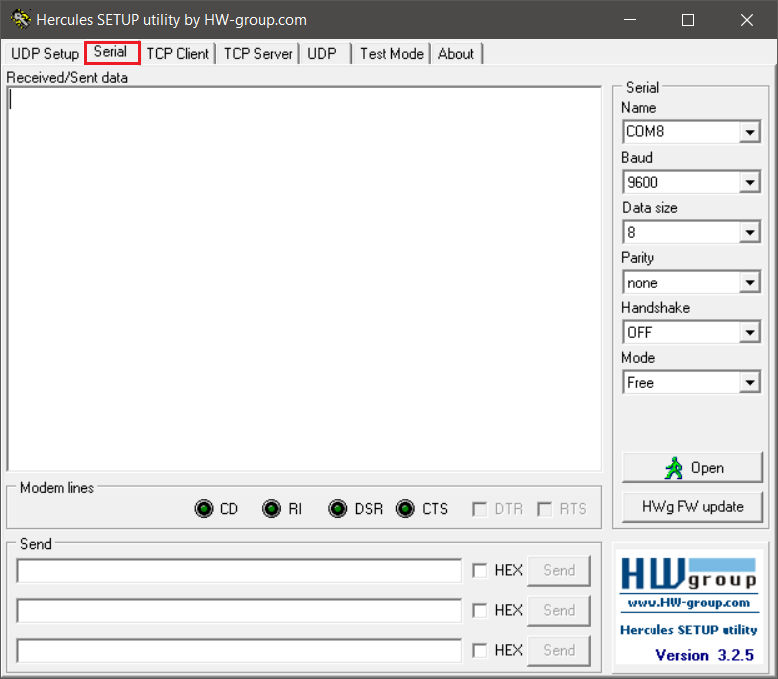

Bước 3: Mở phần mềm Hercules 3.2.5 có thể tải tại đây. Chọn tab Serial.

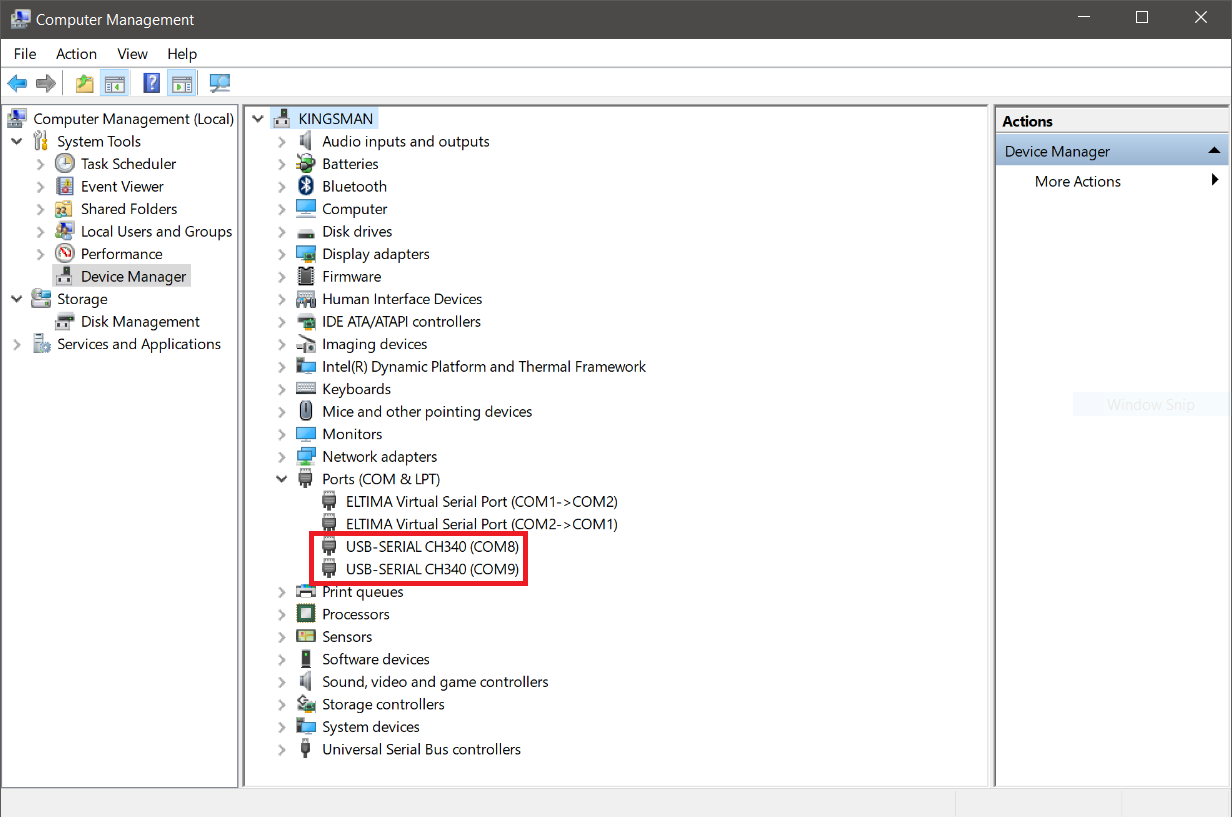

Bước 4: Để biết cổng COM kết nối USB Wireless Serial Port là cổng nào để lựa chọn trên giao diện phần mềm Hercules, bạn bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT).

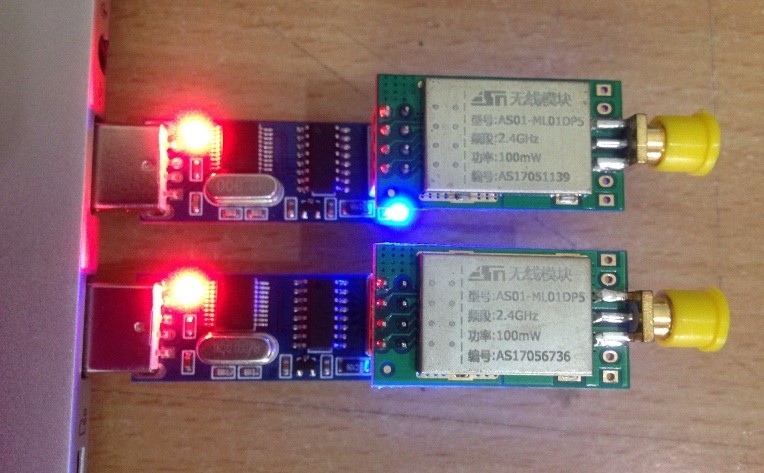

Ở đây mình cắm 2 module trên cùng một máy tính nên sẽ hiện 2 cổng COM sử dụng là COM8 và COM9.

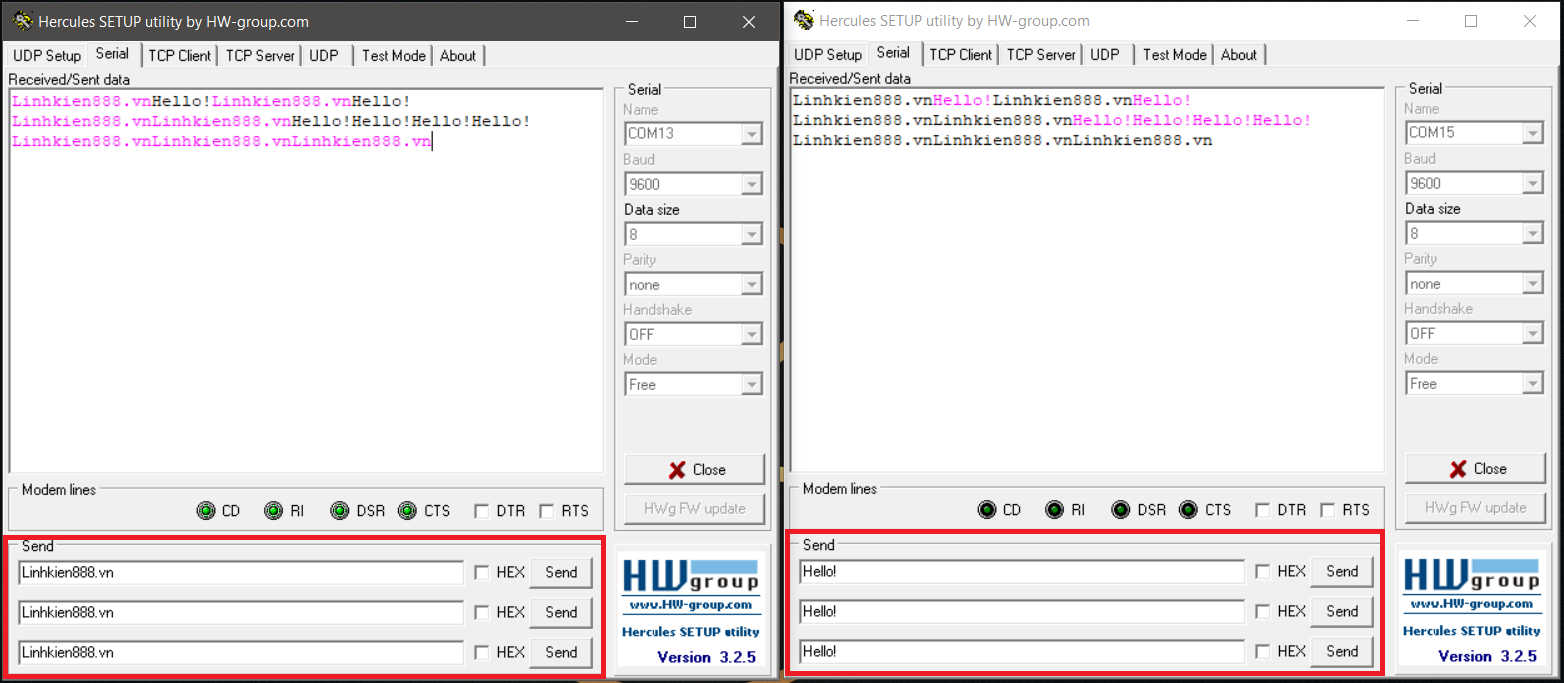

Bước 5: Chọn các thông số trong mục Serial như trong hình rồi bấm “Open”. Trong mục Send nhập nội dung cần gửi rồi bấm “Send” và xem kết quả.

Chúc các bạn thành công!
