Mạch Chuyển Đổi Điện Áp 0-2.5/3.3/5.0/10/15/24V Sang Dòng Điện 4-20mA

MOD13077

Còn hàng

100.000₫

Đã hết hàng

  • Mô tả sản phẩm

          Module chuyển đổi tín hiệu điện áp 0-2.5/3.3/5.0/10/15/24V sang tín hiệu dòng điện 4-20mAcó thể chuyển đổi tín hiệu điện áp 0-3.3V/0-5V/0-10V/0-15V/0-24V sang tín hiệu dòng điện 4-20mA.

          Trong quá trình mạch truyền tín hiệu điện áp, khoảng cách truyền tăng sẽ gây suy hao, việc sử dụng tín hiệu dòng điện để tránh suy yếu tín hiệu.

    Thông số kỹ thuật

    • Điện áp cung cấp: 7V ~ 30VDC (điện áp cung cấp phải lớn hơn điện áp được chuyển đổi sang).
    • Chuyển đổi các tín hiệu điện áp 0 ~ 2.5V, 3.3V, 5V, 10V, 15V, 24V.
    • Dòng điện đầu ra ở mức: 4-20mA hoặc 0-20mA.
    • Mức zero và dải chuyển đổi có thể được điều chỉnh bằng chiết áp.
    • Không cách ly quang.
    • Kích thước module: 3.3 x 2.5 cm

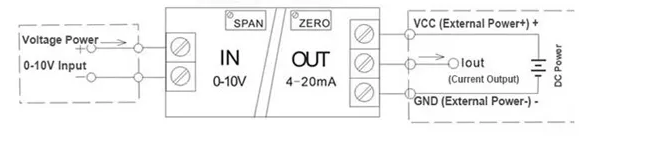

    Ví dụ: điện áp cung cấp là 24V, bạn cần chuyển đổi 0-10V thành 4-20mA

    1: Kết nối điện áp nguồn 24V. Đầu cực dương 24V được kết nối với đầu trên của ba cực bên phải và cực âm được kết nối với đầu dưới của ba cực bên phải.

    2: Điều chỉnh zero: Hai đầu cực bên trái được ngắn mạch. Điều chỉnh núm điều chỉnh zero để kết thúc đầu ra (giữa ba đầu nối bên phải) 4mA.

    3: Điều chỉnh phạm vi: kết nối đầu trên bên trái với 10V sẽ được chuyển đổi và đầu dưới bên trái với điện áp âm sẽ được chuyển đổi. Điều chỉnh núm điều chỉnh phạm vi sao cho đầu ra dòng (chân giữa bên phải) là 20mA.

    4: Điện áp được thay đổi trong khoảng 0-10V và dòng điện đầu ra thay đổi tuyến tính trong vòng 4-20mA.
