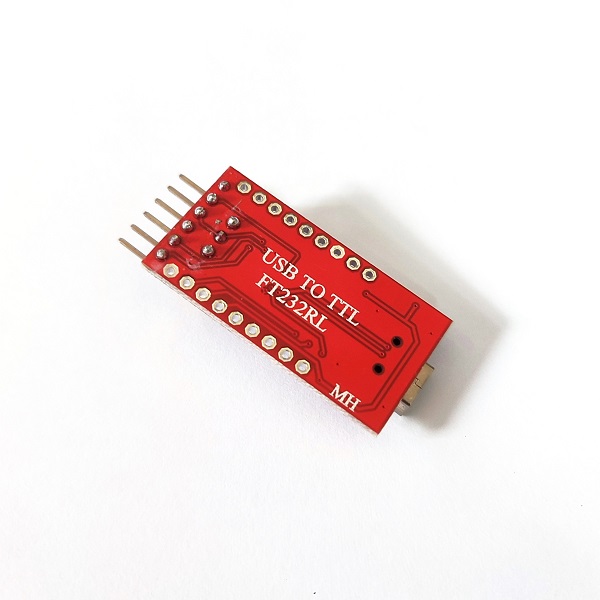

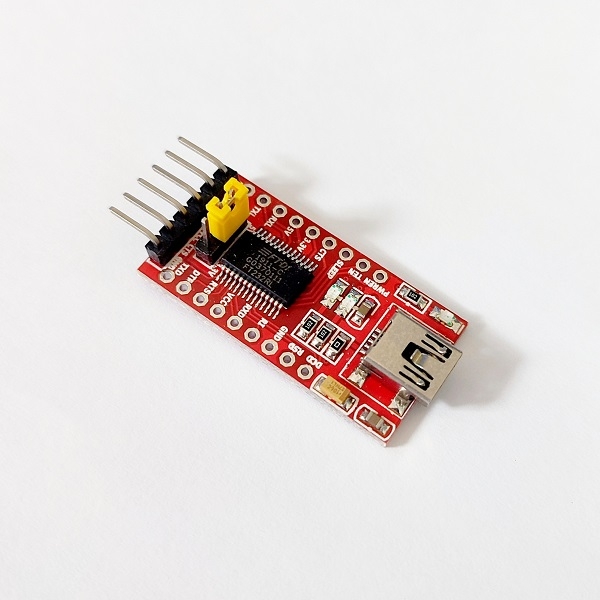

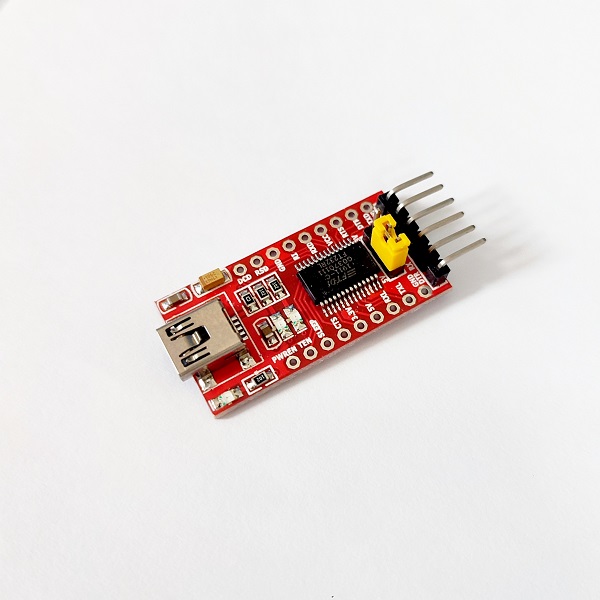

Mạch chuyển USB to TTL chip FT232RL

MOD06003

Còn hàng

50.000₫

Đã hết hàng

  • Mô tả sản phẩm

    • Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI.
    • Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác.
    • Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch.
    • Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini.
    • Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu.

    Thông số kỹ thuật

    • IC: FT232RL
    • Nguồn: 5VDC từ USB
    • Chuyển giao tiếp USB sang UART TTL
    • Tốc độ Baud tùy chỉnh
    • Có ngõ ra nguồn 3v3 và 5V DC
    • Kích thước: 17x32.5mm

    Sơ đồ chân

    • DTR: Chân UART TTL Data Terminal Ready
    • TXD: Chân truyền dữ liệu
    • RXD: Chân nhận dữ liệu
    • VCC: Chân nguồn cấp, có thể chọn nguồn 3v3 5V thông qua jumper
    • CTS: Chân UART TTL hardware flow control(also called RTS/CTS flow control)

    Datasheet: Download

    Driver: Download
