Mạch Nạp USBASP/USBISP 8051/AVR

MNK00006

Còn hàng

50.000₫

Đã hết hàng

  • Mô tả sản phẩm

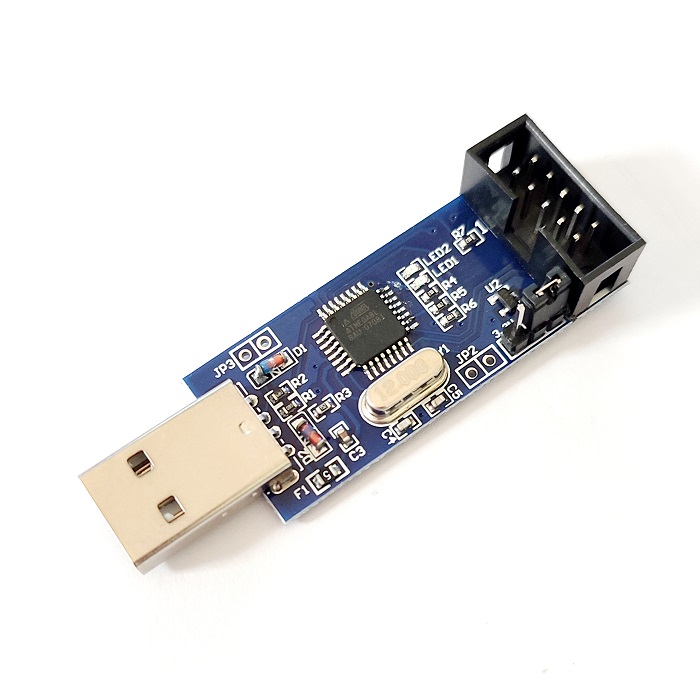

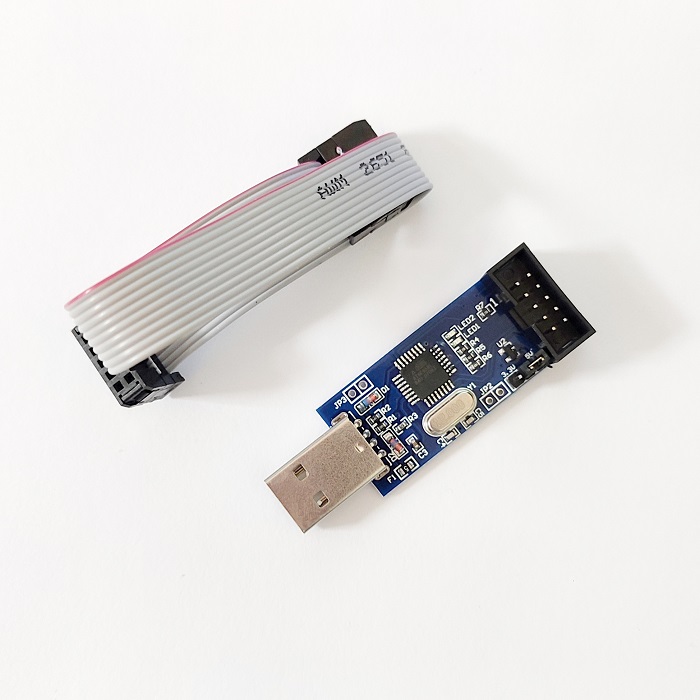

       Mạch nạp USBASP/USBISP 8051/AVR là một loại mạch nạp đa năng để nạp cho các chip họ ATMEL qua chuẩn ISP vì thế bạn không cần phải nhổ chip ra để nạp nữa. bạn chỉ cần kết nối với mạch qua chân ISP và nạp. với phương pháp này giúp bạn lập trình , gỡ lỗi hiệu quả. chân kết nối có nguồn đi kèm giúp mạch chạy mà không cần thêm nguồn nuôi từ bên ngoài. không những thế trên mạch còn có bảo vệ quá dòng giúp máy tính an toàn hơn khi cắm nhầm , có khả năng lock code để chống sao chép, và nhiều tính năng khác nữa.

    Mạch Nạp chạy tốt trên các hệ điều hành WinXp, Win 7, Win 8và Win10.

    Thông số kỹ thuật

    Sơ đồ chân kết nối:

    Sơ đồ chân kết nối

    Các dòng vi điều khiển hỗ trợ:

       -  Dòng vi điều khiển 8051: AT89S51, AT89S52, AT89S8252

       -  Dòng vi điều khiển AVR:

         + ATTiny12(L), ATTiny13(V), ATTiny15(L), ATTiny24(V), ATTiny25(V), ATTiny26(L), ATTiny2313(V), ATTiny44(V), TTiny45(V), ATTiny84(V), ATTiny85(V).

         + AT90S2313(L), AT90S2323(L), AT90S2343(L), AT90S1200(L), AT90S8515(L), AT90S8535(L).

         + ATMEGA48(V), ATMEGA8(L) , ATMEGA88(V), ATMEGA8515(L), ATMEGA8535(L), ATMEGA16(L), ATMEGA162(V), ATMEGA163(L), ATMEGA164(V), ATMEGA165(V) , ATMEGA168(V), ATMEGA169(V), ATMEGA169P(V), ATMEGA32(L), ATMEGA324(V) ,ATMEGA325(V), ATMEGA3250(V), ATMEGA329(V), ATMEGA3290(V), ATMEGA64(L), ATMEGA640(V), ATMEGA644(V), ATMEGA645(V), ATMEGA6450(V), ATMEGA649(V), ATMEGA6490(V), ATMEGA128(L), ATMEGA1280(V),  ATMEGA1281(V),  ATMEGA2560(V), ATMEGA2561(V),  AT90CAN32,  AT90CAN64, AT90CAN128, AT90PWM2(B), AT90PWM3(B)

         + Hiện mạch nạp có hỗ trợ thêm các dòng chíp ATMEGA328,ATMEGAxx...

    + Nạp cho epprom 24Cxx

    - (RST)MCLR-Not Connect

    - VDD-Vcc

    - GND-Vss

    - (MISO)PGD - Not Connect

    - (SCK)PGC -SCL

    - (MOSI)AUX-SDA

    Chú ý:

    Phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.

    Phần mềm:   Progisp 1.72

    - Lưu ý: Khi sử dụng mạch nạp để nạp cho các Tool, Kit mà được kết nối với các thiết bị ngoại vi như động cơ, Bảng LED cần cấp nguồn ngoài cho Tool, Kit để đảm bảo mạch nạp được ổn định.
