Mạch sạc pin TP4056 Micro USB

MOD13007

Còn hàng

6.000₫

Đã hết hàng

  • Mô tả sản phẩm

    Mạch có dòng sạc 1A có thể điều chỉnh, sạc đầy pin 18650 2200mAh trong vòng chưa đầy 3h, tự động ngắt khi sạc đầy.

    Thông số kỹ thuật

    • Kích thước: 25*19*10mm
    • Sử dụng cáp Micro USB
    • Nguồn hỗ trợ sạc 4.5-5.5v như pin sạc dự phòng, nguồn USB, Adapter.

    Hướng dẫn cơ bản

    - Trạng thái đã cấp nguồn chưa lắp pin đèn báo màu xanh

    - Đang sạc đèn báo màu đỏ

    - Pin đã được nạp đầy đèn báo màu xanh

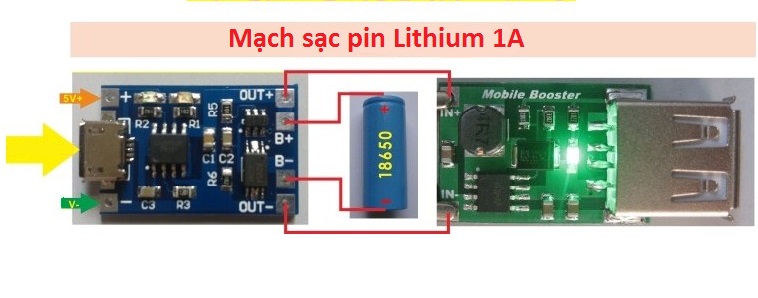

    Module sạc và bảo vệ cho pin lithium 18650 dòng 1A

    Mẹo: thay đổi dòng sạc bằng cách thay điện trở tại vị trí RPROG như hình trên.

    Dưới đây là bảng quy đổi giá trị điện trở ra dòng sạc:

    trị điện trở(KΩ)                                            Dòng (mA)

               30                                                             50

               20                                                             70

               10                                                            130

                 5                                                            250

                 4                                                            300

                3                                                             400

                2                                                             580

             1.66                                                           690

              1.5                                                            780

             1.33                                                           900

              1.2                                                           1000

    Theo bảng trên bạn có thể điều chỉnh dòng sạc của mạch từ 50mA đến 1000mA theo giá trị điện trở và tất nhiên dòng cao nhất mạch có thể đáp ứng là 1A.

    Lưu ý: Một số Adapter có điện áp cao hơn 5v (5.2 - 5.5v) mạch sẽ tự điều chỉnh hạ dòng để bảo vệ pin nhưng IC sẽ khá nóng nhưng không hỏng. Điện áp cao hơn 5.5v sẽ làm hỏng mạch.
