MAX232 DIP16

ICC30002

IC MAX232 là IC chuyên dùng cho giao tiếp giữa RS232 với thiết bị ngoại vi. Đây là IC chạy ổn định và được sử dụng phổ biến trong các mạch giao tiếp chuẩn RS232

Còn hàng

4.000₫

5.000₫

Đã hết hàng

  • Mô tả

         IC MAX232 là IC chuyên dùng cho giao tiếp giữa RS232 với thiết bị ngoại vi. Đây là IC chạy ổn định và được sử dụng phổ biến trong các mạch giao tiếp chuẩn  RS232

         RS232 là chuẩn giao tiếp nối tiếp dùng định dạng không đồng bộ, kết nối nhiều nhất hai thiết bị, chiều dài kết nối nằm trong khoảng 12.5m đến 25.4m. Ưu điểm có khả năng chống nhiễu cao. MAX232 sử dụng tín hiệu điện áp chênh lệch giữa một dây dẫn và đất. Chuẩn RS232 được thiết lập trước họ logic TTl rất lâu do vậy điện áp đầu vào và đầu ra của nó không tương thích với mức TTL. Trong RS232 thì mức logic 1 được biểu diễn từ điện áp -3v đến -25v trong khi đó mức 0 thì ứng với điện áp + 3v đến +25v làm cho điện áp -3v đến + 3v là không xác định. Vì lý do này để kết nối một chuẩn RS232 bất kỳ đến một hệ vi điều khiển thì ta phải sử dụng các bộ biến đổi điện áp (như MAX232) để chuyển đổi các mức điện áp RS232 về các mức điện áp TTL sẽ được chấp nhận bởi các chân TxD và RxD của vi điều khiển và ngược lại. Các IC MAX232 nhìn chung được coi như các bộ điều khiển

    Thông số kỹ thuật

    -   Điện áp hoạt động: 5V

    -   Dòng cung cấp: 8mA

    -   Tốc độ truyền  : 120 kbp/s

    -   2 kênh truyền nhận

    -   Chu kỳ quét xung: 500ns

    -   Nhiệt độ hoạt động: - 40oC – 80oC

    -   Dòng điện đầu vào tối đa mức cao/thấp: 2V/0.8V

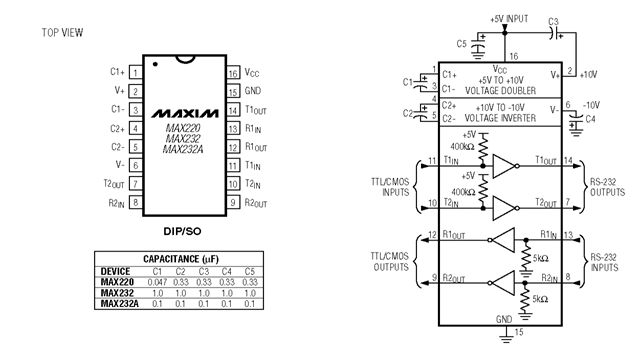

    Sơ đồ chân:

    Sơ đồ chân IC MAX232

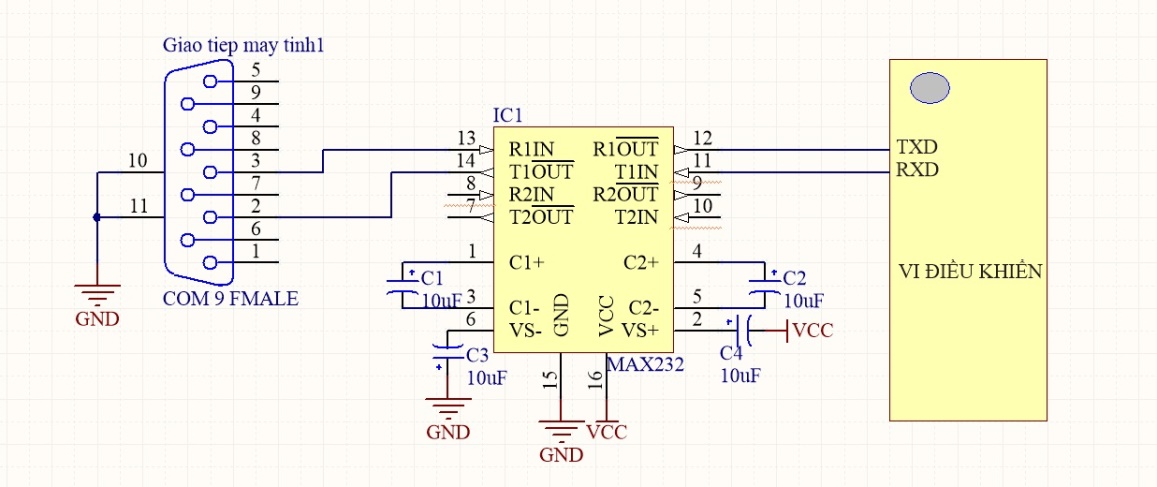

    Kết nối Max232 với vi điều khiển

    Kết nối Max232 với vi điều khiển
