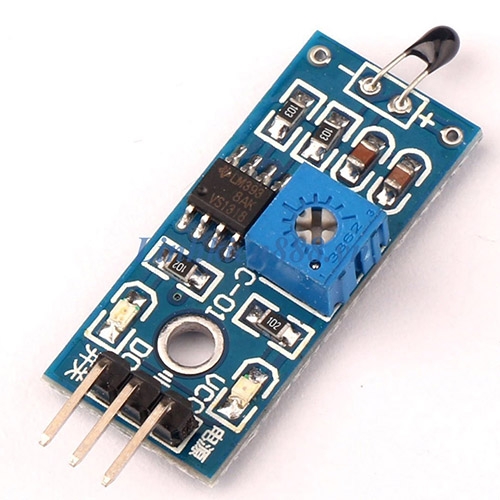

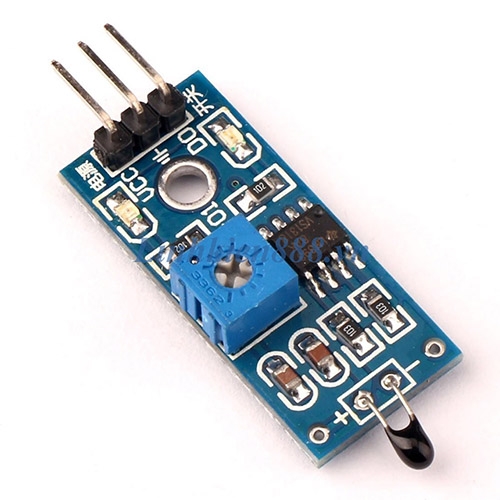

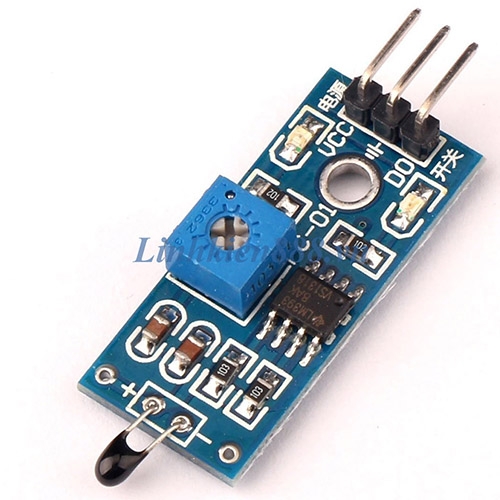

Cảm Biến Nhiệt Độ (Thermal Sensor Temperature) được sử dụng để đo nhiệt độ môi trường xung quanh với độ nhạy cực cao, giúp phát hiện sự thay đổi của nhiệt độ môi trường, cảm biến tương thích với hầu hết các board vi điều khiển như Arduino.
Điện áp làm việc: 3.3 – 5V
Dòng làm việc < 15mA
Sử dụng cảm biến Thermistor NTC
Sử dụng LM393 để so sánh
Ngõ ra: digital D0 và Analog A0
Kích thước: 32 x 14 mm
Chân kết nối
Vcc: Cấp nguồn 3,3-5V
GND: đất 0V
D0: đầu ra số
A0: đầu ra tương tự
Nguyên lý hoạt động
Biến trở trên module giúp điều chỉnh ngưỡng nhiệt độ mà module Cảm biến nhiệt độ sẽ cảm nhận, chẳng hạn như chúng ta cần chỉnh cho module sẽ phát hiện ở nhiệt độ là 500C, thì trong môi trường 500C, vặn biến trở đến khi đèn màu xanh trong module sáng lên là được. Lần sau khi đúng nhiệt độ đó module Cảm biến nhiệt sẽ tự động báo cho chúng ta biết (đèn xanh sẽ sáng lên). Khoảng nhiệt độ mà cảm biến có thể cảm nhận tốt là trong khoảng 20 – 800C.
Thông thường, D0 ở mức tích cực cao. Khi cảm biến phát hiện nhiệt độ lớn hơn ngưỡng giá trị đặt trước, ngõ ra D0 chuyển trạng thái từ mức tích cực cao sang mức tích cực thấp.
Ứng dụng
Đo nhiệt độ môi trường
Phát hiện nhiệt độ….
