Mạch Chuyển Đổi Tín Hiệu 4-20mA Sang 0-10V

MOD06047

Còn hàng

40.000₫

Đã hết hàng

  • Mô tả sản phẩm

    Trong quá trình truyền tín hiệu trong mạch điện, tín hiệu điện áp sẽ tăng khi khoảng cách truyền giảm. Module này được sử dụng cho việc truyền tín hiệu dòng điện. Hỗ trợ đầu vào dòng điện 4-20mA, 0-20mA, đầu ra điện áp hỗ trợ 0-3.3V 0-5V 0-10V.

    1



    Thông số kỹ thuật

    • Dải điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều phạm vi sử dụng.
    • Phạm vi có thể được điều chỉnh.
    • Độ ổn định cao, tuyến tính tốt, loại hình công nghiệp.
    • Tín hiệu dòng điện lấy mẫu điện trở với độ chính xác cao, nhiệt độ trượt nhỏ, công suất cao.
    • Kích thước: 4.2 x 2.5 cm

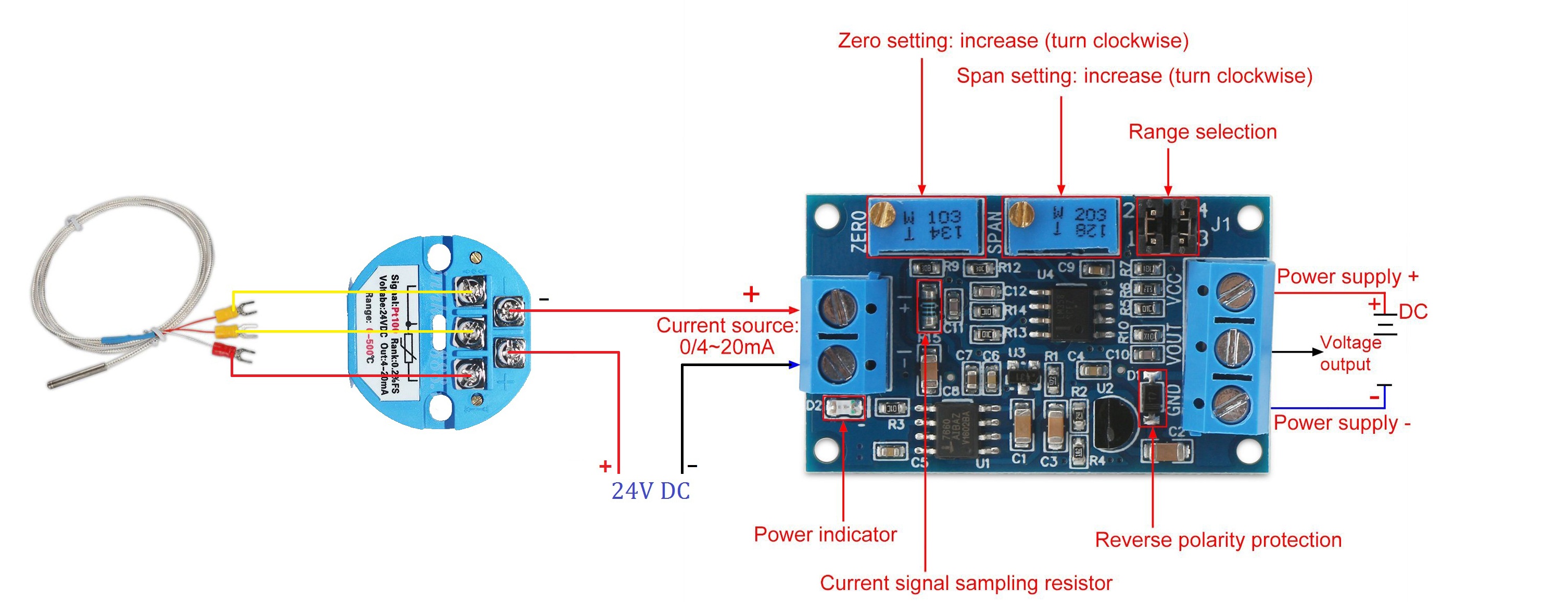

    Hướng dẫn sử dụng

    • Module có điện áp cung cấp 7-36V (nếu đầu ra đến 10V, điện áp cung cấp phải lớn hơn 12V).
    • Điện áp khuyên dùng : 12VDC, dùng điện áp cao hơn module có thể bị nóng
    • Khi dòng điện đầu vào là tối thiểu (0mA hoặc 4mA), điều chỉnh chiết áp ZERO để đầu ra Vout là tối thiểu (0.0V hoặc điện áp khác).
    • Khi dòng điện đầu vào là tối đa (20mA), điều chỉnh chiết áp SPAN để đầu ra Vout là tối đa (3.3V hoặc 5V hoặc 10V, đầu ra có thể thấp như 2.5V khi đầu vào là 4-20mA).

    Tài liệu tham khảo: Download
