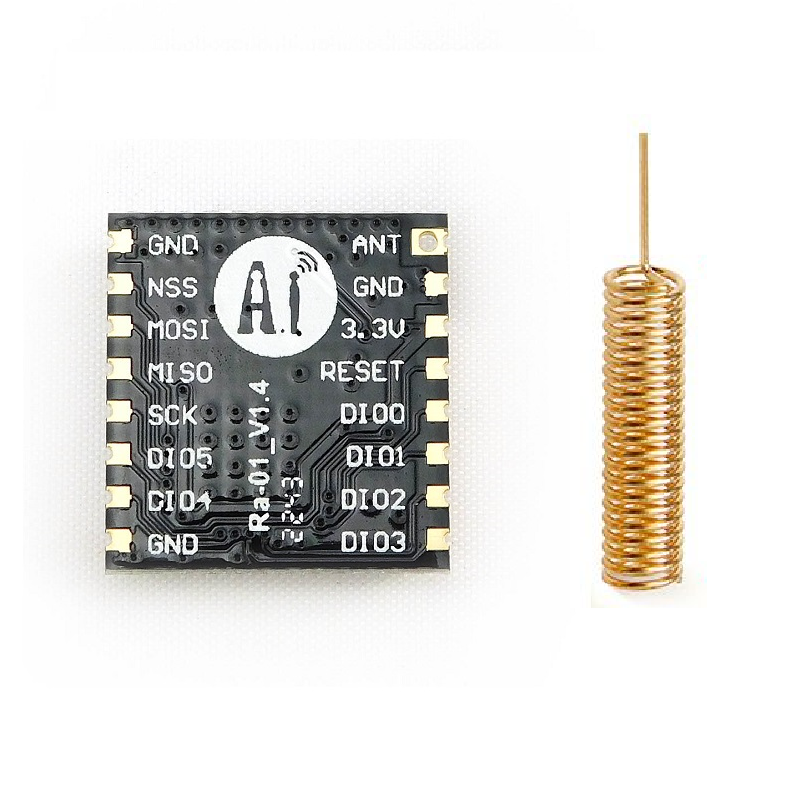

Module Lora Ra-01 10km 433Mhz SX1278

MRF00003

Module Lora Ra-01 sử dụng IC SX1278 và công nghệ truyền dẫn Lora với khả năng chống nhiễu cao và giảm dòng tiêu thụ, hoạt động ở tần số 433MHz, kích thước nhỏ gọn

Còn hàng

130.000₫

200.000₫

Đã hết hàng

  • Mô tả sản phẩm

    - Module Lora Ra-01 sử dụng IC SX1278, hoạt động trên tần số 433MHz. Là module có chất lượng cao, kích thước rất nhỏ gọn (chỉ có 17 x 16 mm), truyền phổ phạm vi rộng với khả năng chống nhiễu cao và phạm vi hoạt động có thể lên đến 10Km.

    - Những thiết bị này cũng hỗ trợ chế độ (G) FSK hiệu suất cao cho các hệ thống bao gồm WMBus, IEEE802.15.4g. SX1287 chọn lọc, thu tuyến tính và IIP3 cho tiêu thụ điện năng thấp hơn đáng kể so với các thiết bị khác.

    Thông số kỹ thuật

    -   Chip sử dụng: SX1278

    -   Sử dụng công nghệ điều chế phổ Lora­TM

    -   Nguồn cung cấp: 1.8 ~ 3.7 VDC (3.3V)

    -   Tấn số hoạt động: 410 ~ 525 MHz (mặc định433MHz)

    -   Khoảng cách giao tiếp: 10KM

    -   Chuẩn giao tiếp: SPI

    -   Tốc độ bit: 300kbps

    -   Hỗ trợ: FSK, GFSK, MSK, LoraTM và điều chế OOK

    -   Công suất truyền: 18dBm (100mW)

    -   Tự động phát hiện tín hiệu RF, chế độ CAD và AFC tốc độ siêu cao

    -   Nhiệt độ hoạt động: -40 ~ +85 ° C

    -   Kiểu anten: Anten lò xo

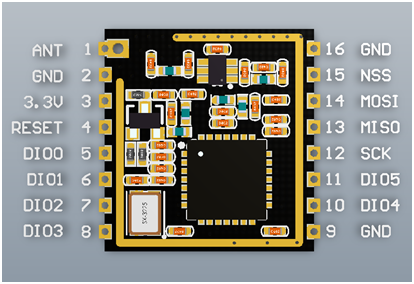

    Sơ đồ chân Module Lora Ra-01

    Sơ đồ chân Module Lora Ra-01

    Sơ đồ chân Module Lora Ra-01

    Chức năng chân

    Số chân

    Tên chân

    Chức năng chân

    1

    ANT

    Kết nối Anten

    2

    GND

    Nối đất

    3

    3.3V

    Cấp nguồn 3.3V

    4

    RESET

    Đặt lại

    5

    DIO0

    Chân tín hiệu số IO0, cài đặt phần mềm

    6

    DIO1

    Chân tín hiệu số IO1, cài đặt phần mềm

    7

    DIO2

    Chân tín hiệu số IO2, cài đặt phần mềm

    8

    DIO3

    Chân tín hiệu số IO3, cài đặt phần mềm

    9

    GND

    Nối đất

    10

    DIO4

    Chân tín hiệu số IO4, cài đặt phần mềm

    11

    DIO5

    Chân tín hiệu số IO5, cài đặt phần mềm

    12

    SCK

    Đầu vào SPI clock

    13

    MISO

    Đầu ra dữ liệu SPI

    14

    MOSI

    Đầu vào dữ liệu SPI

    15

    NSS

    SPI đã chọn

    16

    GND

    Nối đất

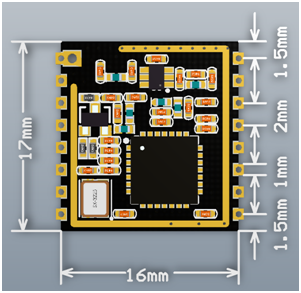

    Kích thước:

    Kich thước Module Lora RA-01

    Kich thước Module Lora RA-01
