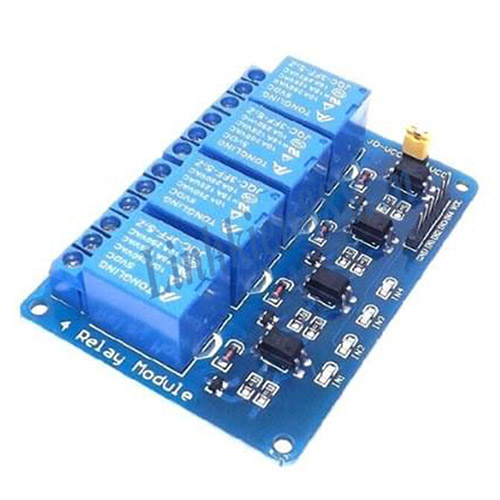

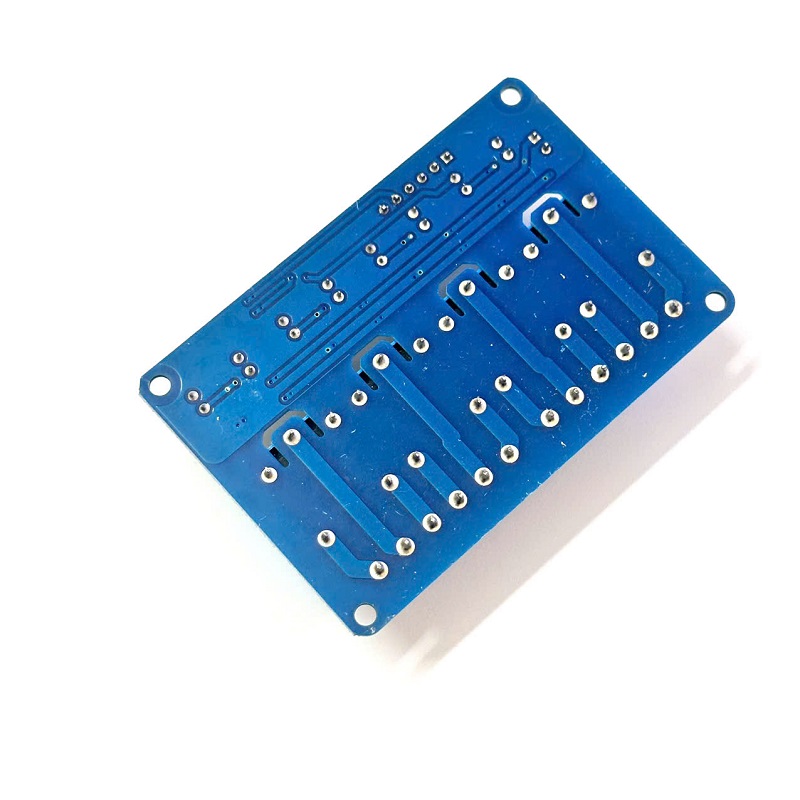

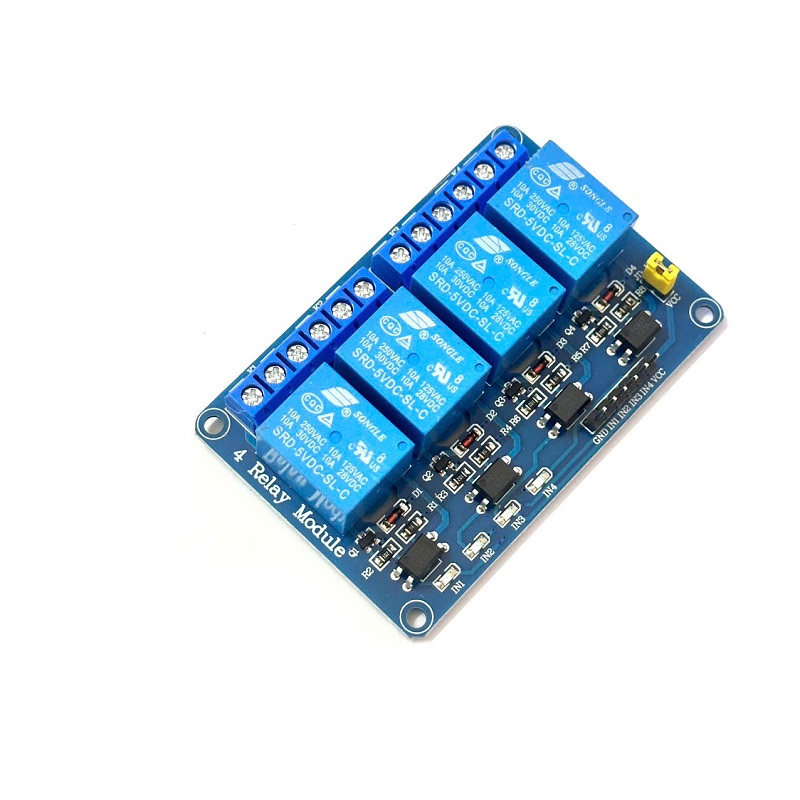

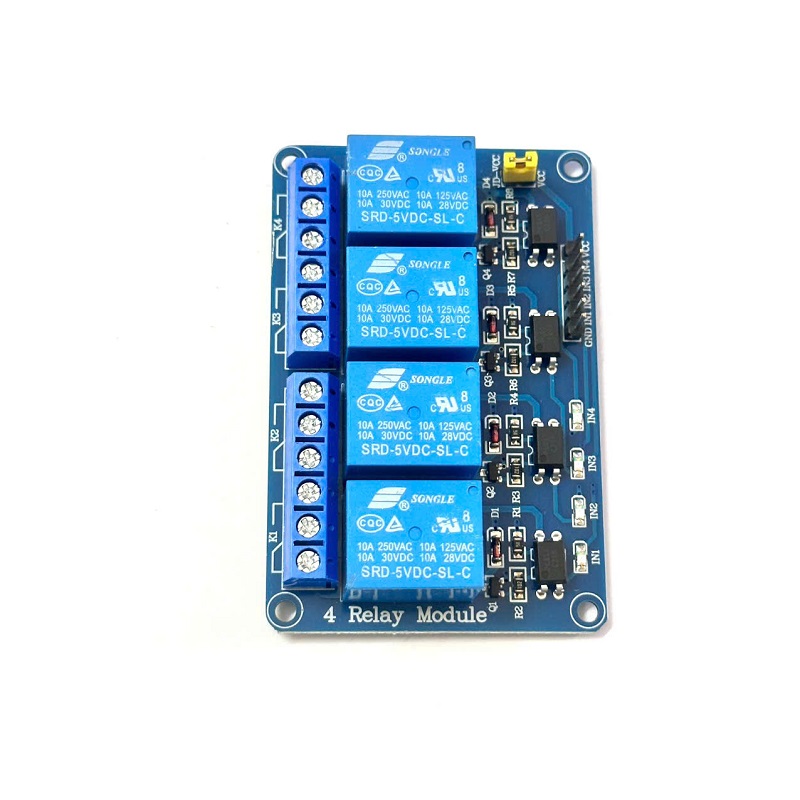

- Điều khiển 4 thiết bị qua relay
- Tính hiệu vào điều khiển: 5V DC
- Mặc định điều khiển:
+ Bật 0, Tắt 1
- Thay đổi J1, J0 để thay đổi mức điều khiển
- Đầu ra:
+ Tiếp điểm relay 220V 10A (Lưu ý tiếp điểm , không phải điện áp ra)
+ NC : Thường đóng
+ NO: Thường mở
- Ký hiệu nguồn:
+ VCC, GND là nguồn chung với điều khiển
+ VSS+ , VSS- là nguồn của Relay
Nếu muốn cách ly thì sử dụng 2 nguồn riêng
Nếu dùng chung nguồn, cần Jump Chốt 2.54MM để nối VCC -- VSS+ ; GND -- VSS-
