    Module thu học lệnh RF 433Mhz RX480E

    + Điện áp làm việc: DC3.3 ~ 5V

    + Dòng điện: ≤5mA

    + Tần số làm việc: 433MHz

    + Độ nhạy: -108dB

    + Khoảng cách thu: 150m (không gian mở)

    + Dải tần số: ± 0.2MHz

    + Nhiệt độ làm việc : -25 ~ 75 độ C

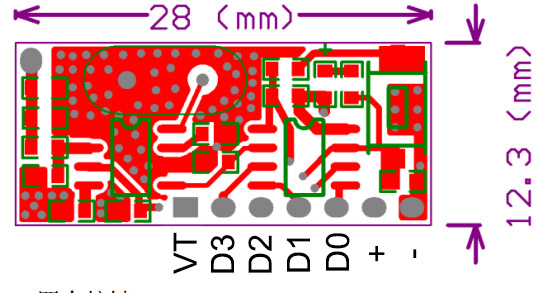

    + Chân kết nối:

                          GND : Nối đất

               V+ : 3.3~5V DC

    D0: Dữ liệu đầu ra

    D1: Dữ liệu đầu ra

    D2: Dữ liệu đầu ra

    D3: Dữ liệu đầu ra

    VT: Đầu ra

    Hướng dẫn học lệnh:

    Bước 1: Nhấn 8 lần liên tiếp vào nút bấm trên module, led sẽ nháy 8 lần báo xóa lệnh thành công.

    Bước 2: Có 3 chế độ học lệnh.

    + Nhấn 1 lần để vào chế độ học lệnh tương tự như một nút bấm nhấn nhả: Kích không nhớ trạng thái, nhấn nút ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân tương ứng, không nhấn nữa sẽ trở về mức 0.

    + Nhấn 2 lần liên tiếp để vào chế độ học lệnh tương tự như một công tắc bật tắt: Kích đảo trạng thái, nhấn nút ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân tương ứng, nhấn thêm 1 lần nữa thì sẽ xuất mức 0.

    + Nhấn 3 lần liên tiếp để vào chế độ học lệnh tương tự như nút bấm điều khiển quạt điện: Khi nhấn nút (1) ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân (1), khi ấn nút (2) ở bộ phát thì tại chân (1) sẽ xuất mức 0, và chân (2) sẽ xuất mức 1. Tức là chỉ có 1 trong 4 chân được kích lên mức 1, các chân còn lại ở mức 0.

    Bước 3: Hướng điều khiển về phía module và bấm 1 nút bất kì trên điều khiển.

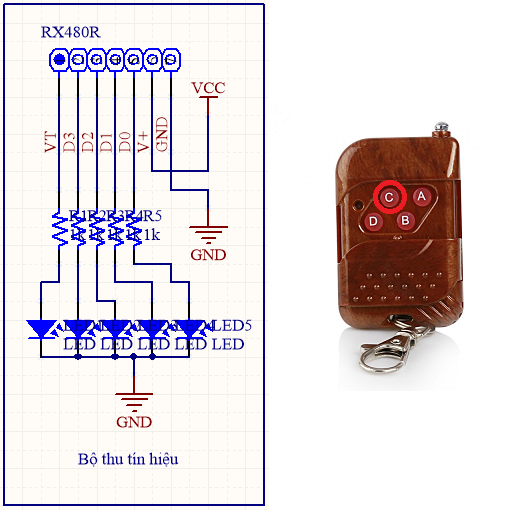

    Sơ đồ kết nối.
