MRF00005
Module AS32-TTL-1W là một module truyền thông không dây hoạt động ở dải tần số từ 410-441 MHZ (chủ yếu ở dải 433MHZ), sử dụng chip SX1287 từ hãng SEMTECH, dựa trên công nghệ truyền dẫn Lora, có thể truyền xa và tiết kiệm năng lượng.
Còn hàng
Module AS32-TTL-1W là một module truyền thông không dây hoạt động ở dải tần số từ 410-441 MHZ (chủ yếu ở dải 433MHZ), sử dụng chip SX1278, dựa trên công nghệ truyền dẫn Lora, có thể truyền xa và tiết kiệm năng lượng.
- Tần số hoạt động: 410 ~ 441MHz
- Điện áp hoạt động: 2.0 - 5.5 VDC
- Giao tiếp: UART
- Khoảng cách truyền dẫn: 8km
- Công suất phát tối đa: 30dBm (1W)
- Tốc độ truyền trong không khí: 2.4 kbps(Mặc định) Có thể cấu hình ở các giá trị: 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 Kbps.
- Dòng nghỉ: 2.0uA (Mode:3)
- Dòng truyền: 670mA@30dBm
- Dòng nhận: 14.5 mA(Mode 0 or Mode 1) Minium 30mA(Mode 2 + 2s wake up time)
- Giao tiếp: UART
- 512 bộ đệm
- Nhiệt độ hoạt động: -40 ~ 85 độ C
- Kích thước: 24 x 43 mm
Chế độ |
M0 |
M1 |
Mô tả |
Ghi chú |
Mode 0 Normal |
0 |
0 |
Giao tiếp UART và kênh truyền không dây hoạt động. Quá trình truyền nhận dữ liệu hoạt động |
Bên nhận phải làm việc ở Mode 1 hoặc Mode 2 |
Mode 1 Wake-up |
0 |
1 |
Giao tiếp UART và kênh truyền không dây hoạt động, Khác với Mode 0, ở Mode 1 có thêm 1 đoạn mã hóa tự động ban đầu trước khi dữ liệu được truyền đi nên nó có thể thông báo bên nhận làm việc ở chế độ 2. |
Bên nhận có thể làm việc Mode 0, Mode 1, hoặc Mode 2 |
Mode 2 Power Saving |
1 |
0 |
UART không hoạt động , Module không dây làm việc ở chế độ WOR(Work on Radio). Thiết bị sẽ mở UART và truyền dữ liệu sau khi nhận được thông tin đánh thức |
Bên truyền phải làm việc ở chế độ 1, không làm việc ở chế độ này |
Mode 3 Sleep |
1 |
1 |
Cài đặt thông số
|
|

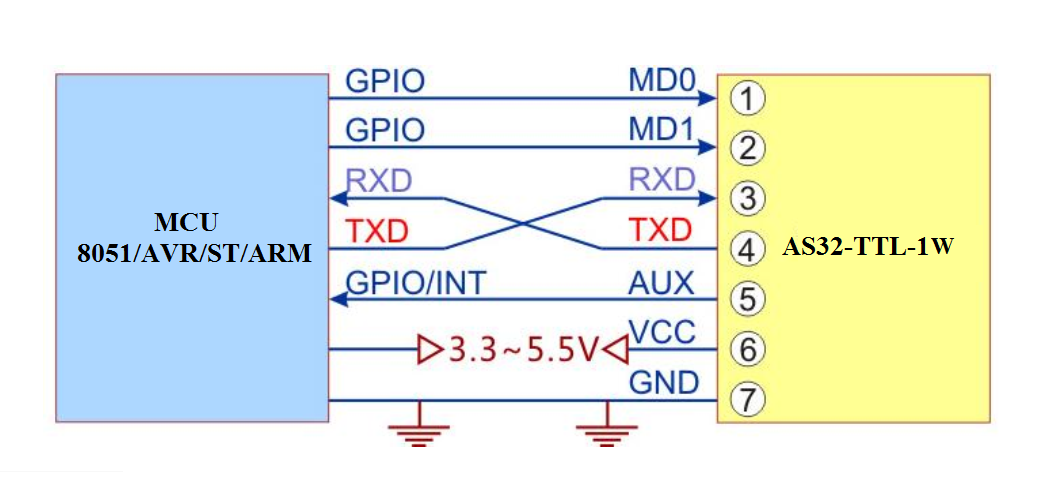

Sơ đồ Module AS32-TTL-1W giao tiếp với vi điều khiển
Hướng dẫn test và cấu hình: Download
