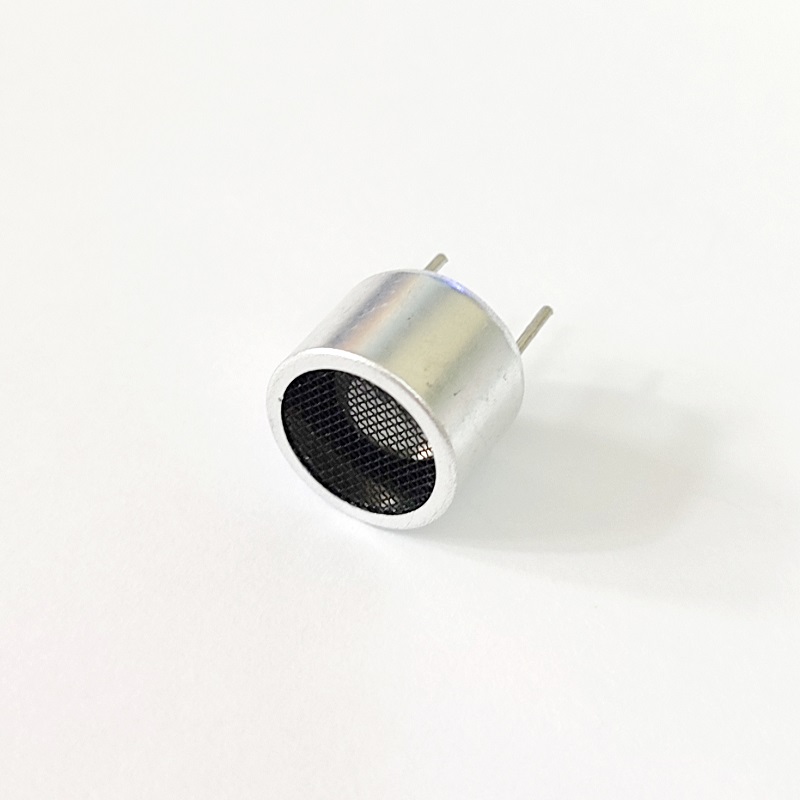

Đầu thu sóng siêu âm dùng để thu tín hiệu sóng siêu âm có tần số 40KHz (sóng âm ở tần số này tai người không nghe được nên gọi là sóng siêu âm, với các sóng âm có tần số thấp hơn 20Hz, tai người cũng không nghe được, gọi là sóng ngoại âm). Mã số của bộ thu phát siêu âm này là US1240.
Khi loa gốm làm đầu thu ( loa này được chế tạo chỉ nhạy với một tần số nào đó- 40KHz) thu được sóng siêu âm, nó sẽ phát ra một điện thế giữa hai cực. Điện thế này là rất nhỏ, vì vậy nó được đưa qua một OPAM, ở đây là TL072 ( Một số module sự dụng LM324,...). Tín hiệu này liên tục được khuếch đại biên độ và cuối cùng là đưa qua một bộ so sánh, kết hợp với tín hiệu từ bộ điều khiển để đưa về bộ điều khiển thông qua một trans NPN
- Tần suất (KHz): 40kHz
- Áp lực âm thanh phát ở 10V (0dB = 0.02mPa): ≥117dB
- Điện dung ở 1KHz, <1V (PF): 2000 ± 30%
- Trung tâm tần số: 40,0 ± 1.0KHz
- Điện dung: 2400Pf ± 20%
- Điện áp đầu vào tối đa: 60Vp-P
- Định hướng: 60 ° ± 15 ° (-6dB)
- Nhiệt độ hoạt động: -20 ° C ~ + 70 ° C
- Nhiệt độ bảo quản: -40 ° C ~ + 85 ° C
- Trọng lượng: 2,2g
- Khoảng cách: 16m
