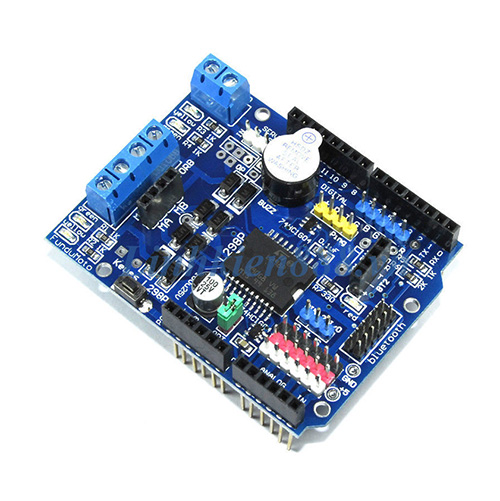

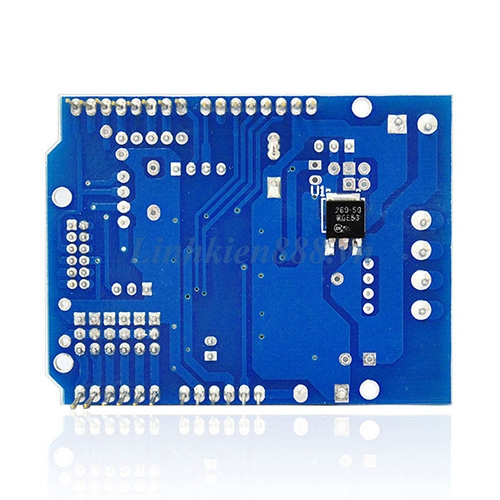

Shield Motor L298P

ARD02024

Còn hàng

125.000₫

Đã hết hàng

  • L298 Motor Shield  có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước. Shield được thiết kế cực kì tiện dụng , ta chỉ cần cắm lên Arduino là có thể dùng được ngay mà không cần nối dây lằng nhằng.

    Thông số kỹ thuật:

    • Driver: L298N tích hợp hai mạch cầu H.
    • Các chân điều khiển kết nối với Arduino :

          Kênh A : Enable     ->D10(cấp xung PWM điều tốc motor)

                         Direction ->D12(Mức 0 quay chiều thuận , mức 1 quay chiều ngược)

          Kênh B : Enable    -> D11( Cấp PWM điều tốc motor)

                         Direction ->13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)

    Buzzer : D4 (Mức 1 loa kêu)

    • Vin: +6.5 V ~ +9 V

    • PWRIN : 4.8 - 35V

    • Iss :  < 36mA
    • Dòng tối đa cho mỗi cầu H là: 2A
    • Công suất tối đa : 25W ( 75 độ C ).
    • Điện áp của tín hiệu điều khiển: +5 V ~ +7 V
    • Dòng của tín hiệu điều khiển: 0 ~ 36mA
    • Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃
    • Kích thước : 68 x 53mm

    Tài liệu tham khảo:

    Datasheet L298
