Tìm hiểu cảm biến PT100

21/tháng 7/2020 0 Comment Linh Kiện 888

1. Mối quan hệ trở kháng và nhiệt độ Pt100

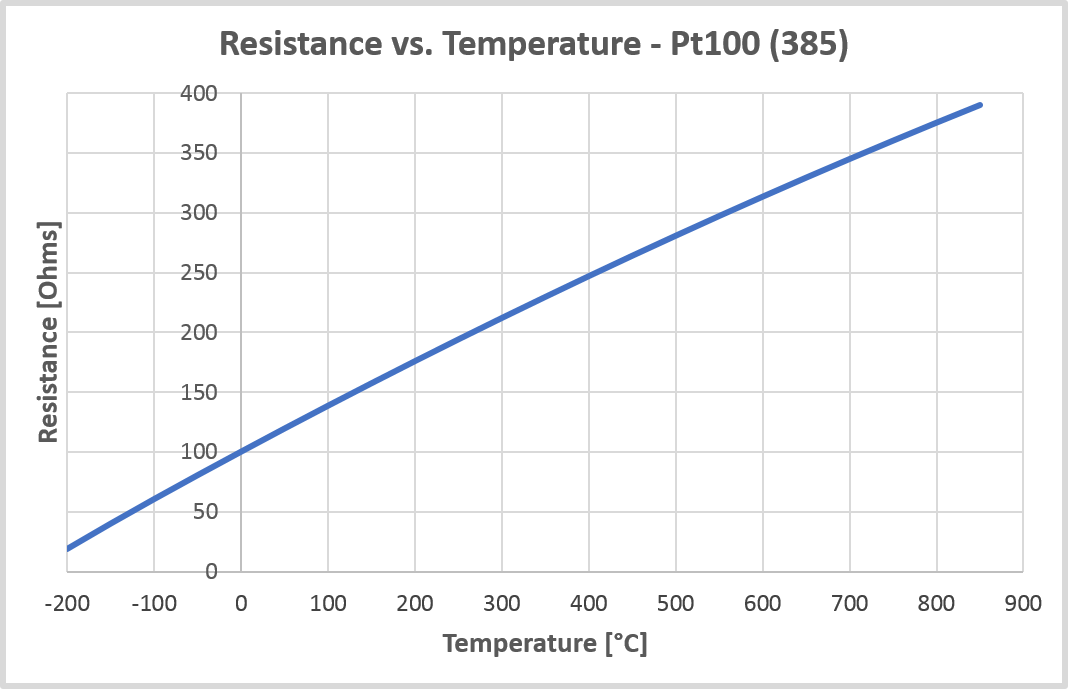

Trong đồ thị bên dưới, bạn có thể thấy điện trở của cảm biến Pt100 phụ thuộc vào nhiệt độ như thế nào:

Khi nhìn vào những điều này, bạn có thể thấy rằng mối quan hệ nhiệt độ và trở kháng của cảm biến Pt100 không hoàn toàn tuyến tính, nhưng mối quan hệ có phần hơi cong.

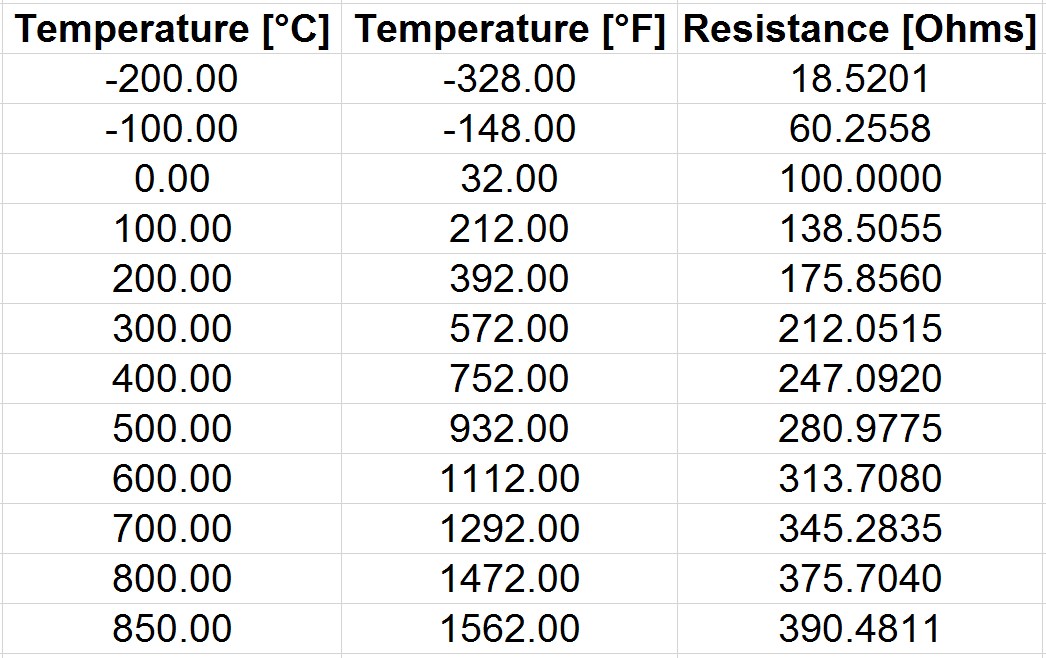

Bảng dưới đây cho thấy nhiệt độ Pt100 so với trị số trở kháng ở một vài điểm:

2. Các lớp về độ chính xác của cảm biến Pt100

     Cảm biến Pt100 có các lớp chính xác khác nhau. Các lớp chính xác phổ biến nhất là  AA, A, B và C  được xác định trong tiêu chuẩn IEC 60751. Tiêu chuẩn xác định một loại cảm biến Pt100 lý tưởng cho các nhà sản xuất nhắm đến. Nếu có thể chế tạo một cảm biến lý tưởng, các lớp dung sai sẽ không liên quan.

      Vì cảm biến Pt100 không thể điều chỉnh để bù lỗi, bạn nên mua cảm biến có độ chính xác phù hợp cho ứng dụng. Lỗi cảm biến có thể được sửa trong một số thiết bị đo với các hệ số nhất định.

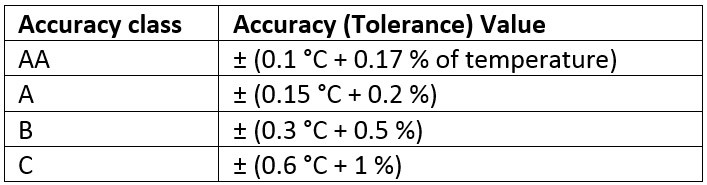

Độ chính xác của các lớp chính xác khác nhau (theo tiêu chuẩn IEC 60751: 2008):

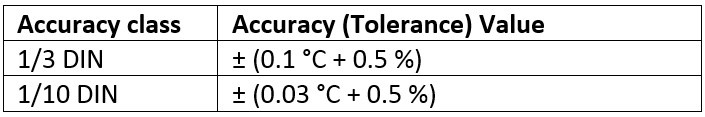

Ngoài ra còn có các lớp chính xác 1/3 DIN và 1/10 DIN:

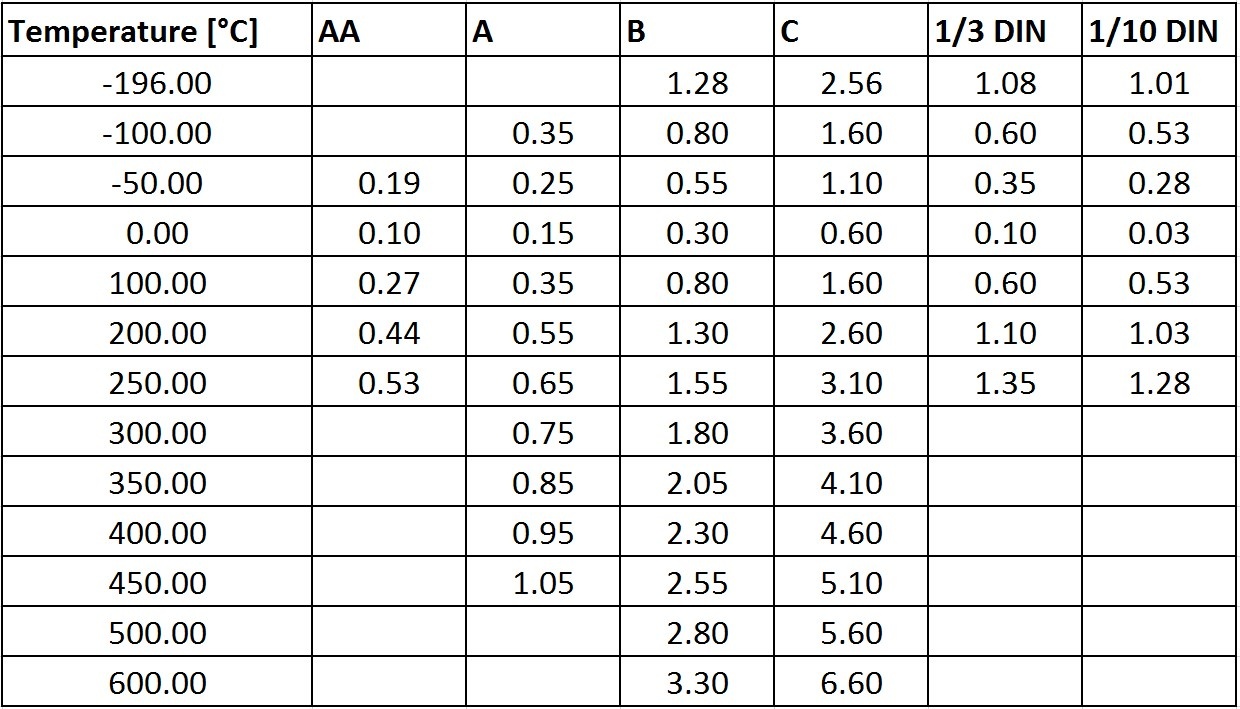

Các công thức có thể khó so sánh với nhau, trong bảng dưới đây, các lớp chính xác được tính theo nhiệt độ (° C):

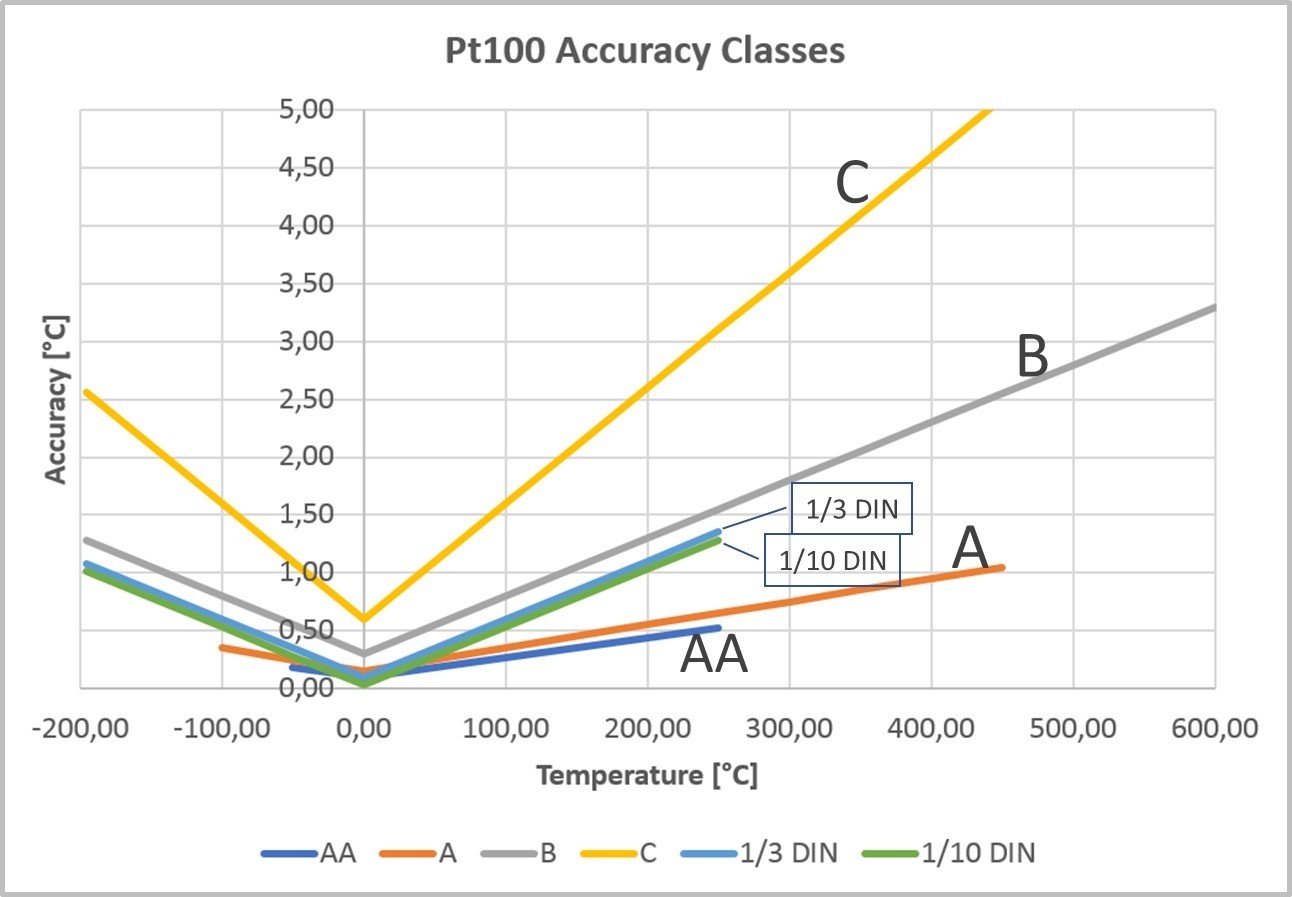

Đồ thị dưới đây cho thấy sự khác biệt giữa các lớp chính xác:
