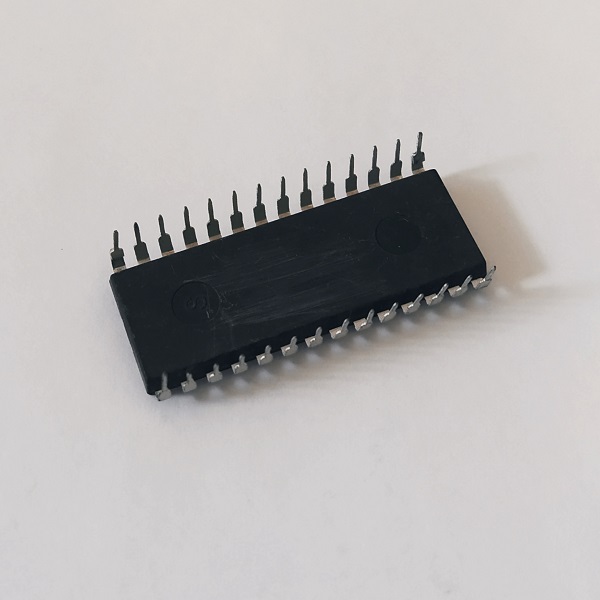

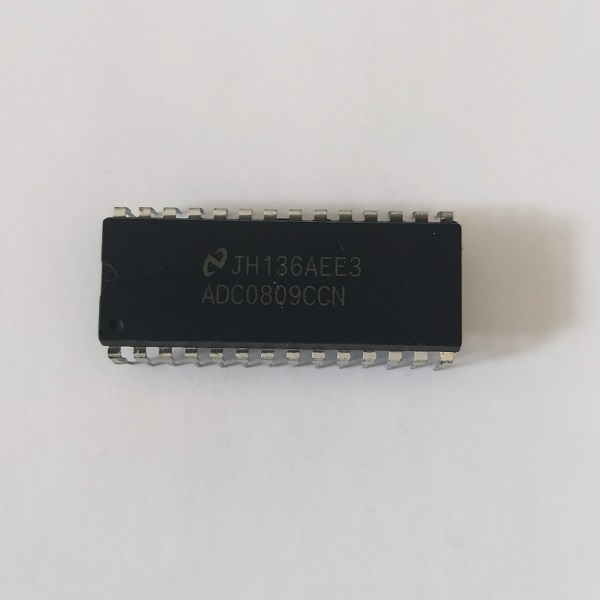

ADC0809 DIP-28

ICC02001

Hết hàng

40.000₫

Đã hết hàng

  • Mô tả

    ADC0809 là một thiết bị CMOS tích hợp với một bộ chuyển đổi từ tương tự sang số 8 bit, bộ chọn 8 kênh và một bộ logic điều khiển tương thích. Bộ chuyển đổi AD 8bit này dùng phương pháp chuyển đổi xấp xỉ tiếp. Bộ chọn kênh có thể truy xuất bất kỳ kênh nào trong các ngõ vào tương tự một cách độc lập.

    ADC0809 loại trừ khả năng cần thiết điều chỉnh điểm 0 bên ngoài và khả năng điều chỉnh tỉ số làm tròn ADC0809 dễ dàng giao tiếp với các bộ vi xử lý.

    Thông số kỹ thuật

    • Độ phân giải 8bit
    • Tổng sai số chưa chỉnh định: 1/2LSB, 1LSB
    • Nguồn cung cấp: +5V
    • Điện áp ngõ vào: 0-5V
    • Tần số xung clock: 10kHz-1280 kHz
    • Nhiệt độ hoạt động: -40 ~ 85oC
    • Dễ dàng giao tiếp với vi xử lý hoặc dùng riêng
    •           Không cần điều chỉnh zero hoặc đầy thang

    * Sơ đồ chân ADC 0809:



    * Ý nghĩa các chân:

    • IN0 đến IN7      : 8 ngõ vào tương tự.
    • A, B, C            : giải mã chọn một trong 8 ngõ vào
    • Z-1 đến Z-8        : ngõ ra song song 8 bit
    • ALE                 : cho phép chốt địa chỉ
    • START            : xung bắt đầu chuyển đổi
    • CLK                : xung đồng hồ
    • REF (+)  : điện thế tham chiếu (+)
    • REF (-)   : điện thế tham chiếu (-)
    • VCC                : nguồn cung cấp
