Arduino Pro Mini ATMEGA328P 5V 16Mhz

ARD00001

   Module Arduino Pro Mini là board có kích thước cực kỳ nhỏ gọn, giá thành rẻ nhất trong các loại Board Arduino hiện nay, với việc thu nhỏ và tách phần nạp là Board USB to serial UART ra khỏi board làm cho board thực sự trở nên phù hợp cho các ứng dụng nhỏ

Còn hàng

125.000₫

Đã hết hàng

  • Mô tả

         Arduino Pro Mini là board có kích thước cực kỳ nhỏ gọn, giá thành rẻ nhất trong các loại Board Arduino hiện nay, với việc thu nhỏ và tách phần nạp là Board USB to serial UART ra khỏi board làm cho board thực sự trở nên phù hợp cho các ứng dụng nhỏ và không cần phải phí tiền cho phần mạch nạp như board Arduino Nano, chúng ta có thể  thỏa thích sử dụng board Arduino Pro Mini để làm các project mini mà không sợ tốn kém quá nhiều chi phí so với Arduino Uno R3.

    Thông số kỹ thuật

         -   Vi điều khiển: ATmega328 - AU

         -   Nguồn vào đề nghị: 6 - 9V

         -   Dòng tối đa chân 5V: 500mA

         -   Dòng tối đa chân 3.3V: 50mA

         -   Dòng tối đa chân I/O: 40mA

         -   Số chân I/O: 14 chân  (6 chân PWM)

         -   Analog Inputs: 8 chân

         -   Flash Memory: 32kb

         -   Clock Speed: 16Mhz

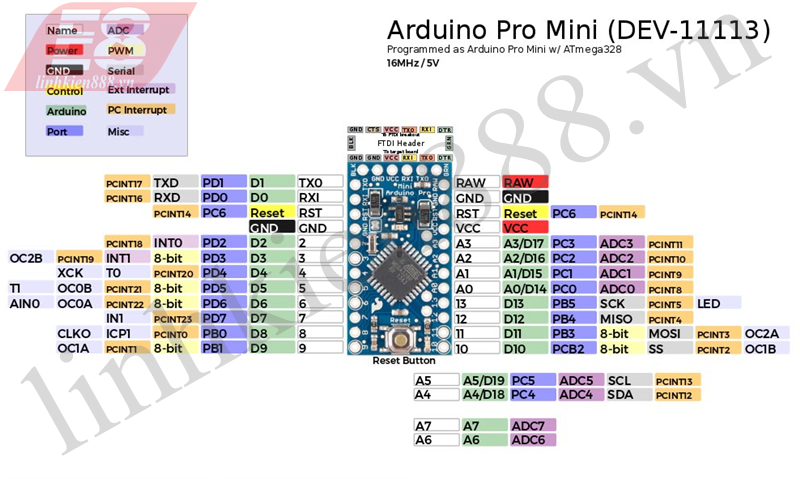

    Sơ đồ chân Arduino Pro Mini



    Sơ đồ chân Arduino Pro Mini

    Sơ đồ chân Ardunio Pro Mini



    Nạp code cho Arduino Pro Mini

     -   Sử dụng board USB to serial UART: Cách kết nối board Arduino Pro Mini với Board USB to serial UART:

    Aruino Pro mini

    USB to serial UART

    VCC

    VCC

    GND

    GND

    TXD

    RXD

    RXD

    TXD

    DTR

    DTR

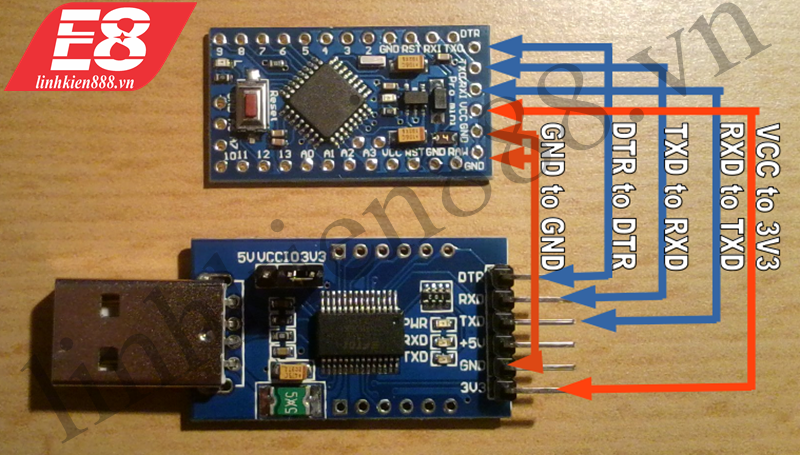

     Arduino Pro Mini kết nối PL2303

     Arduino Pro Mini kết nối PL2303

    Sau khi kết nối xong tiến hành cắm mạch PL2303 vào máy tính (trước khi cắm ta cần cài driver PL2303 cho máy tính. Download tại đây)

    Lúc này nếu kết nối đúng thì sẽ có led báo nguồn và led ở chân 13 nhấp nháy là ok.

     -   Sử dụng board Arduino Uno R3 sẵn có. Cách làm như sau:

    Bước 1: Tháo chip ATmega328 trên board Arduino Uno R3 ra

    Bước 2: Gắn chân theo sơ đồ sau:

    Arduino Pro Mini

    Arduino Uno R3

    RST

    RESET

    Vcc

    5V

    Gnd

    Gnd

    Tx

    Tx

    Rx

    Rx



    Sơ đồ kết nối Arduino Pro Mini với Arduino Uno R3

    Sơ đồ kết nối Arduino Pro Mini với Arduino Uno R3

    Bước 3: Cắm Arduino Uno R3 vào cổng USB trên máy tính. Nếu lần đầu sử dụng Arduino Pro Mini, bạn sẽ thấy LED trên Arduino Pro Mini nhấp nháy.

    -   Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ATmega 328

    -   Chọn cổng COM thích hợp

    Để biết thêm chi tiết về cách nạp chương trình cho Arduino, các bạn tham khảo bài viết hướng dẫn lập trình Arduino tại đây

    Phần mềm Arduino IDE: Download tại đây

    Lưu ý

         -    Khi sử dụng nguồn ngoài, nguồn 6V – 9V sẽ được cấp vào chân “RAW” để cấp nguồn nuôi cho Board.

         -   Chú ý là chân “RAW” chứ không phải là chân “VCC”, vì chân “VCC” chính là ngõ vào hoặc ra điện áp 5V của mạch.

         -    Nếu chúng ta cấp nhầm nguồn trên 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên Board.
