Cảm Biến Vật Cản Rada HB100 Tần Số 10.525GHz

SEN40001

Hết hàng

60.000₫

Đã hết hàng

  • Mô tả sản phẩm

    - Đây là module cảm biến chuyển động thu nhỏ dùng vi sóng (microwave) tần số 10.525 Ghz. Nó thuộc loại X-Band Bi-Static Doppler transceiver. Bên trong cảm biến chứa bộ tạo dao động Dielectric Resonator ( vật liệu cách điện thường là ceramic để tạo sóng microwave ) và 1 cặp Microstrip patch antenna ( loại anten giống anten pcb trên mạch nhưng thường tích hợp sẵn bên trong cảm biến ) => tạo ra sóng ổn định để dò chuyển động dựa trên hiệu ứng doppler độ tin cậy rất cao.

    Thông số kỹ thuật

    - Lúc phát:

    + Tần số truyền: 10,525 GHz

    + Tần số cài đặt chính xác: 3MHz
    + Sản lượng điện (tối thiểu): 13dBm EIRP
    + Điện áp hoạt động: 5V ± 0.25V
    + Dòng tiêu thụ (CW): 60mA tối đa, 37mA điển hình.
    + Harmonic emission: <-10dBm
    + Dòng trung bình (5% DC)(Chế độ PW): 2mA typ.
    + Độ rộng xung (min)(Chế độ PW): 5uSec
    + Duty cycle (Min.): 1%

    - Lúc nhận:

    + Độ nhạy (10dB S / N) 3Hz đến 80Hz băng thông:-86dBm, 3Hz to 80Hz bandwidth clutter 10uV
    + Antenna Gain: 8dBi
    + Vertical plane 3dB beamwidth: 36 degrees
    + Vorizontal plane 3dB beamwidth: 72 degrees
    + Trọng lượng: 8 g
    + Kích thước: 37 × 45 × 8mm

    Datasheet: HB100

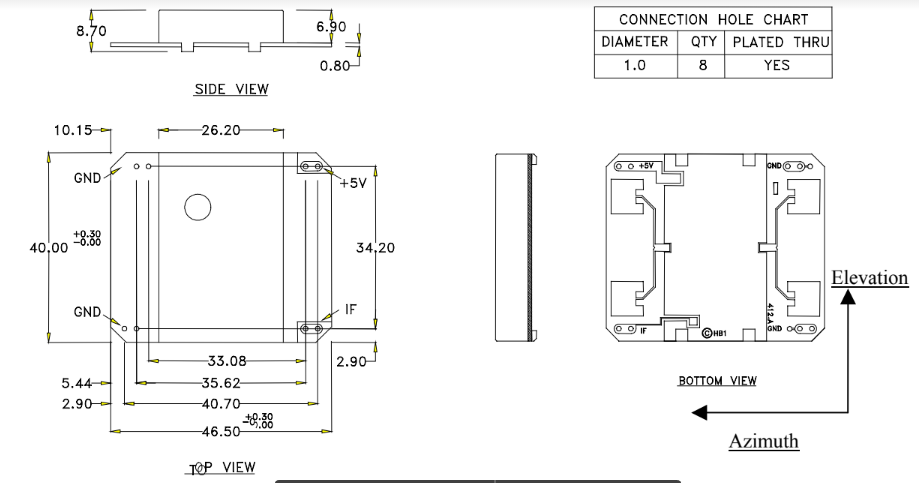

    Bộ cảm biến chuyển động Vi sóng HB100 10.525GHz
