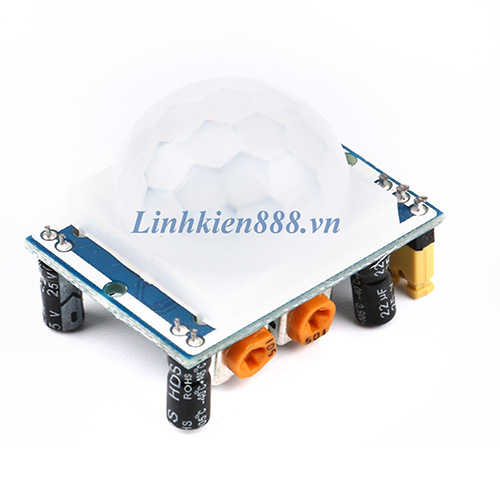

Module cảm biến chuyển động HC-SR501

SEN04001

Còn hàng

25.000₫

Đã hết hàng

  • Mô tả sản phẩm

    - Cảm biến PIR HC-SR501 là một cảm biến có thể phát hiện các chuyển động. Khi sử dụng có khả năng điều chỉnh được độ nhạy, giúp cho cảm biến hoạt động chính xác hơn với yêu cầu của bạn. PIR HC-SR501 điều chỉnh độ nhạy nhờ 2 biến trở. Sx biến trở điều chỉnh độ nhạy của cảm biến, Tx biến trở điều chỉnh thời gian đóng của cảm biến; vặn biến trở về bên phải sẽ làm tăng giá trị của biến trở, vặn về bên trái sẽ làm giảm giá trị.

    - Chế độ kích hoạt:

    + Kích hoạt L (không lặp lại) Điện áp ra tự động chuyển về 0 khi hết thời gian trễ.

    + Kích hoạt H (có lặp lại) (mặc định) Điện áp ra tự động giữ nguyên 3.3V cho đến khi không còn chuyển động.

    - Tính năng hoạt động: khi có người đi vào vùng hoạt động của cảm biến, điện áp chân ra tự động đặt lên 3.3V, sau khi người đi ra khỏi vùng hoạt động, sau khi hết khoảng thời gian trễ (có thể đặt bằng biến trở) điện áp ra trở về 0.

    +Quang trở (CDS) (tính năng mở rộng, có thể không lắp đặt): khi được lắp đặt, cảm biến sẽ chỉ hoạt động vào ban đêm, không hoạt động vào ban ngày.

    Thông số kỹ thuật

    - Sử dụng điện áp: 4.5V - 20V DC

    - Điện áp đầu ra: 0V - 3.3V DC

    - Có 2 chế độ hoạt động:

    + (L) không lặp lại kích hoạt

    + (H) lặp lại kích hoạt.

    - Thời gian trễ: điều chỉnh trong khoảng 0.5-200S.

    - Góc quét <100 độ.

    - Sử dụng cảm biến: 500BP

    - Khoảng các phát hiện: 2m -4.5m

    - Kích thước PCB:32mmx24mm

    - Thứ tự chân: Vcc OUT GND

    Tài liệu tham khảo: HC-SR501
