Module cảm biến dòng điện ACS712ELC 30A

SEN09002

Còn hàng

40.000₫

Đã hết hàng

  • Mô tả sản phẩm

    Cảm biến dòng điện ACS712 20A IC ACS 712 là một IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. ACS xuất ra 1 tín hiệu analog, Vout biến đổi tuyến tính theo sự thay đổi của dòng điện Ip được lấy mẫu thứ cấp DC (hoặc AC), trong phạm vi đã cho. CF được dùng với mục đích chống nhiễu và có giá trị tùy thuộc vào từng mục đích sử dụng.

    Thông số kỹ thuật

    - Đường tín hiệu analog có độ nhiễu thấp

    - Thời gian chuyển đổi: 5µs

    - Điện trở trong: 1.2mΩ

    - Sử dụng nguồn đơn: 5V

    - Độ nhạy đầu ra: 63 – 190 mV/A

    - Nhiệt độ hoạt động: -40 – 85 0C

    - Điện áp cách ly tối đa: 2100V (RMS)

    - Độ nhạy đối với:

    + ACS 712-05B (5Ampe): 180 – 190 mV/A

    + ACS 712-20A (20Ampe): 96 – 104 mV/A

    + ACS 712-30A (30Ampe): 64 – 68 mV/A

    Đặc tính nổi bật

    + Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
    + Điện trở dây dẫn trong là 1.2mΩ.
    + Nguồn vận hành đơn là 5V.
    + Độ nhạy đầu ra từ 63-190mV/A.
    + Điện áp ra cực kỳ ổn định.

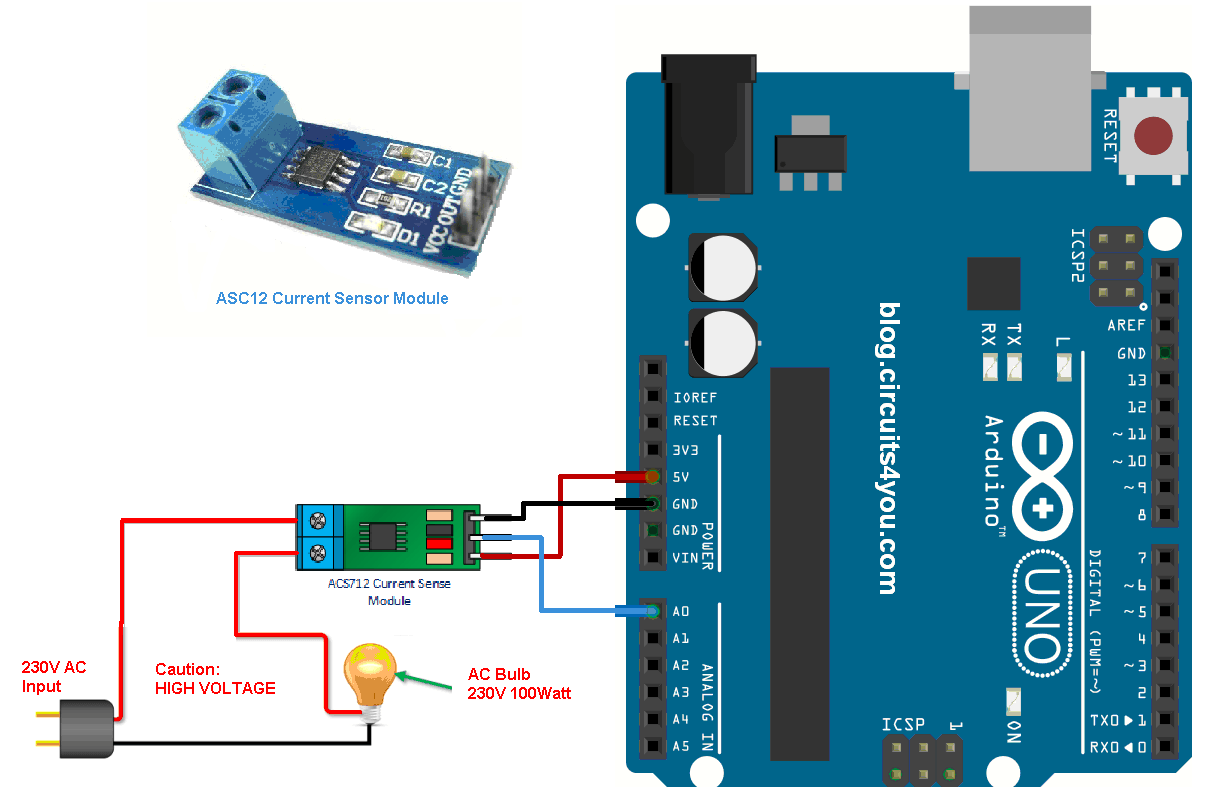

    Đo dòng AC

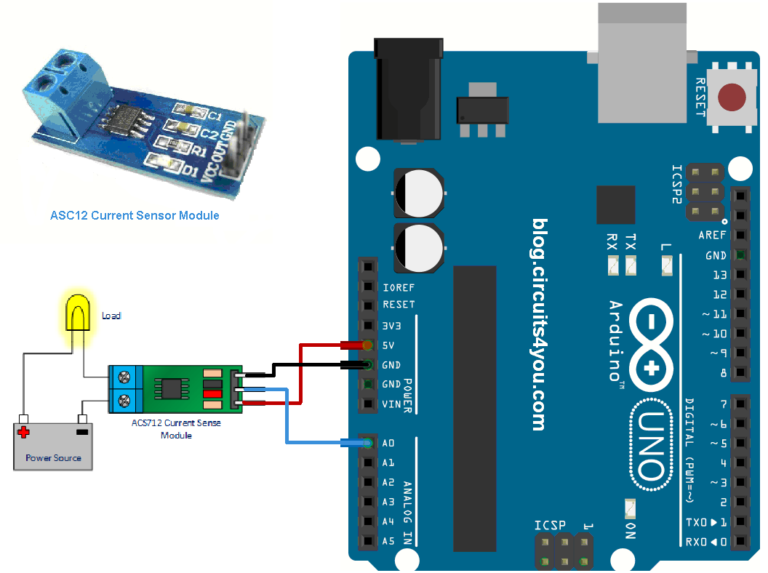

    Do dòng DC

    Xem Thêm Nội Dung
