Mô tả sản phẩm

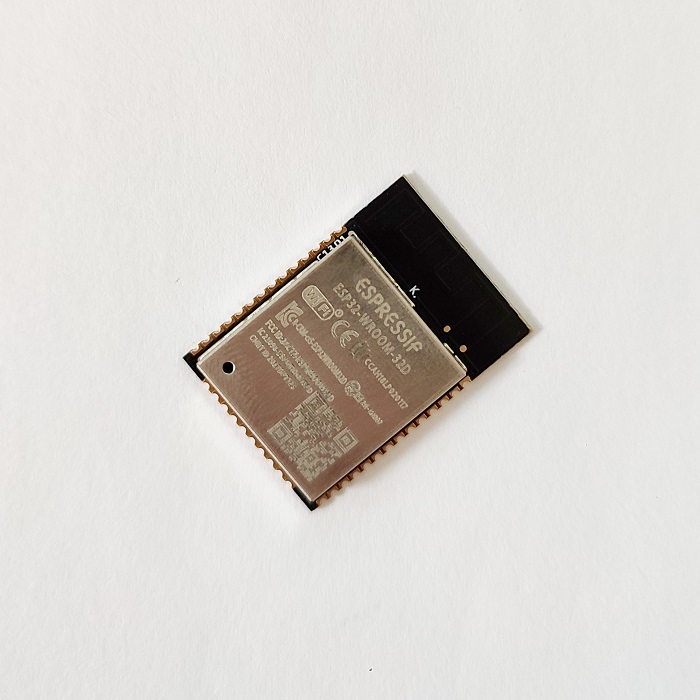

ESP-WROOM-32D là một module được tích hợp các chức năng WiFi, Bluetooth và Bluetooth Low Enegry (BLE). Sản phẩm sử dụng chip ESP32-D0WDQ6 với 2CPU có thể được điều khiển độc lập với tần số xung clock lên đến 240 Mhz.
Module hỗ trợ các chuẩn giao tiếp SPI, UART, I2C và I2S và có khả năng kết nối với nhiều ngoại vi như các cảm biến, các bộ khuếch đại, thẻ nhớ (SD card)...
Ở chế độ sleep dòng điện hoạt động là 5 µA nên thích hợp cho các ứng dụng dùng pin như các thiết bị điện tử đeo tay. Ngoài ra module còn hỗ trợ cập nhật phần mềm từ xa (OTA) do đó người dùng vẫn có thể có những bản cập nhật mới nhất của sản phẩm.
Thông số kĩ thuật
- Kích thước: 18x20x3 mm
- CPU: Xtensa Dual-Core 32-bit LX6 với tần số hoạt động lên đến 240 MHz
- 448 KBytes ROM để khởi động và các chức năng lõi.
- 520 KBytes SRAM trên chip cho dữ liệu và hướng dẫn.
- 8 KBytes SRAM trong RTC, còn được gọi là bộ nhớ RTC SLOW và có thể được truy cập bởi bộ vi xử lý trung tâm
- 8 KBytes SRAM trong RTC, còn được gọi là bộ nhớ RTC FAST và có thể dùng để lưu trữ dữ liệu. Nó được truy cập bởi CPU chính trong quá trình khởi động RTC từ chế độ ngủ.
- 1 Kbit của EFUSE, trong đó 256 bits được sử dụng cho hệ thống (địa chỉ MAC và cấu hình chip) và 768 bits còn lại dành cho các ứng dụng của người dùng, bao gồm Flash-Encryption và Chip-ID.
- Wi-Fi: 802.11 b/g/n/e/i
- Bluetooth: BR/EDR phiên bản v4.2 và BLE
- Ethernet MAC hỗ trợ chuẩn: DMA và IEEE 1588
- Bus hỗ trợ mang CAN 2.0
- Giao tiếp ngoại vi:
- Bộ chuyển đổi ADC 12 bit: 16 kênh
- Bộ chuyển đổi DAC 8 bit: 2 kênh
- 10 chân để giao tiếp với cảm biến chạm (Touch sensor)
- IR (TX/RX)
- Ngõ ra PWM cho điều khiển Motor
- LED PWM: 16 kênh
- Cảm biến Hall
- Cảm biến nhiệt độ
- 4 X SPI
- 2 X I²S
- 2 X I²C
- 3 X UART
- Nhiệt độ hoat động ổn định: -40*C đến 85*C
- Điện áp hoạt động: 2.2-3.6V
- Dòng tiêu thụ ổn định: 80 mA
- Bảo mật
- IEEE 802.11 hỗ trợ các chuẩn bảo mật: WFA, WPA/WPA2 and WAPI
- Mã hóa Flash
- 1024-bit OTP, 768-bit cho người dùng
Ứng dụng
- Module được dùng nhiều trong các ứng dụng thu thập dữ liệu và điều khiển thiết bị qua WiFi, Bluetooth.
- Sử dụng cho các ứng dụng tiết kiệm năng lượng, điều khiển mạng lưới cảm biến, mã hóa hoặc xử lí tiếng nói, xử lí Analog-Digital trong các ứng dụng phát nhạc, hoặc vói các file MP3...
- Module cũng có thể dùng cho các thiết bị điện tử đeo tay như đồng hồ thông minh...
Tài liệu tham khảo: Download
Pin out:
Kích thước linh kiện:
