Hướng dẫn test hoạt động module AS32-TTL-100
Hướng dẫn test hoạt động module AS32-TTL-100

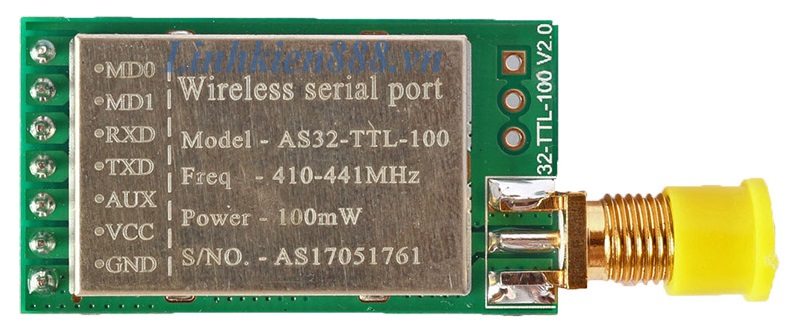

1. Giới thiệu về modem AS32-TTL-100
1.1. Mô tả sản phẩm
Module thu phát RF AS32 - TTL - 100 sử dụng chip Semtech SX1278 của chuẩn LoRaTM không dây, module ngoài sử dụng công nghệ GFSK truyền thống, nó cũng sử dụng công nghệ Lora (long range) chống nhiễu và giảm dòng tiêu thụ .Module hỗ trợ chuẩn giao tiếp UART, độ mạnh tín hiệu phát lớn 100mW, truyền tải được khoảng cách xa mà điện năng tiêu thụ thấp.
Module thu phát RF AS32-TTL-100 thích hợp cho bất kỳ môi trường ứng dụng phức tạp nào cần truyền tải dữ liệu không dây, chẳng hạn như: điều khiển nhà thông minh, ô tô điện tử, báo động an ninh, giám sát và kiểm soát hệ thống công nghiệp, hệ thống điều khiển từ xa cho các ứng dụng tưới tiêu… Module có thể truyền xa lên đến vài km tùy vào mục đích sử dụng và năng lượng tiêu tốn.
1.2. Thông số kỹ thuật
- Kích thước: 20x36mm (không có Aten và đầu nối SMA)
- Tần số hoạt động : 410 - 441MHz, bước 1000KHz, tần số mặc định 433MHz
- Điện áp hoạt động: 2 ~ 5.5 VDC
- Giao tiếp: UART
- Khoảng cách truyền dẫn: khoảng 3000m (ở điều kiện lý tưởng)
- Công suất phát tối đa: 20 dBm (khoảng 100mW), có thể điều chỉnh 4 mức độ (0 - 3), tăng hoặc giảm mỗi khoảng 3dBm.
- Tốc độ truyền trong không khí: 2.4 kbps (mặc định). Có thể cấu hình ở các giá trị: 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 Kbps.
- Dòng nghỉ: 1,5uA (MD1 = 1; MD0 = 1)
- Dòng truyền: 670mA@30dBm
- Dòng nhận: 14.5 mA(Mode 0 or Mode 1) Minium 30mA(Mode 2 + 2s wake up time)
- Giao tiếp: UART
- 512 bộ đệm
- Hỗ trợ RSSI
- Dạng anten: Anten SMA, Anten lò xo.
- Nhiệt độ hoạt động: -40 ~ 85 ͦ C
- Độ ẩm: 10 – 90%
- Nhiệt độ bảo quản: : -40 ~ 125 ͦ C
Chế độ làm việc
|
Chế độ |
M0 |
M1 |
Mô tả |
Ghi chú |
|
Mode 0 Normal |
0 |
0 |
Giao tiếp UART và kênh truyền không dây hoạt động. Quá trình truyện nhận dữ liệu hoạt động |
Bên nhận phải làm việc ở Mode 1 hoặc Mode 2 |
|
Mode 1 Wake-up |
0 |
1 |
Giao tiếp UART và kênh truyền không dây hoạt động. Khác với Mode 0, ở Mode 1 có thêm 1 đoạn mã hóa tự động ban đầu trước khi dữ liệu được truyền đi nên nó có thể thông báo bên nhận làm việc ở chế độ 2. |
Bên nhận có thể làm việc Mode 0, Mode 1, hoặc Mode 2 |
|
Mode 2 Power Saving |
1 |
0 |
UART không hoạt động, Module không dây làm việc ở chế độ WOR (Work on Radio). Thiết bị sẽ mở UART và truyền dữ liệu sau khi nhận được thông tin đánh thức |
Bên truyền phải làm việc ở chế độ 1, không làm việc ở chế độ này. |
|
Mode 3 Sleep |
1 |
1 |
Cài đặt thông số.
|
|
Cài đặt thông số cho dòng AS32-TTL-100 có thể xem ở đây.
2. Thực hiện kiểm tra hoạt động
2.1. Kết nối và cài đặt thông số
Cách đơn giản nhất là bạn có thể sử dụng module AS15-USB-T2 để kết nối module AS32-TTL-100 với máy tính. Thứ tự chân kết nối như sau:
|
Module AS32-TTL-100 |
Module AS15-USB-T2 |
|
MD0 |
MD0 |
|
MD1 |
MD1 |
|
RXD |
TXD |
|
TXD |
RXD |
|
AUX |
AUX |
|
VCC |
VCC |
|
GND |
GND |

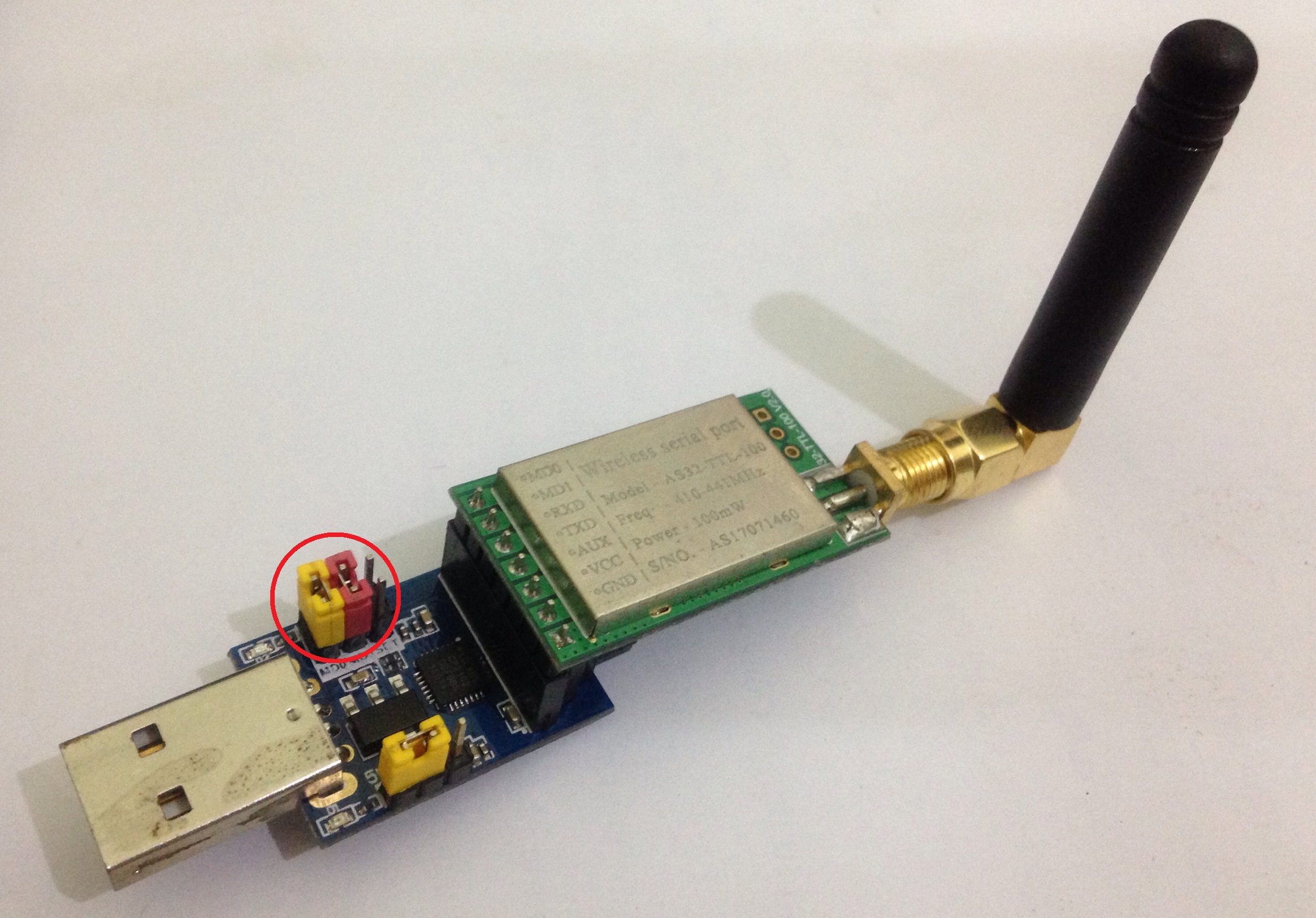

Chú ý jump cắm nối MD0 và MD1 xuống GND như trong hình.

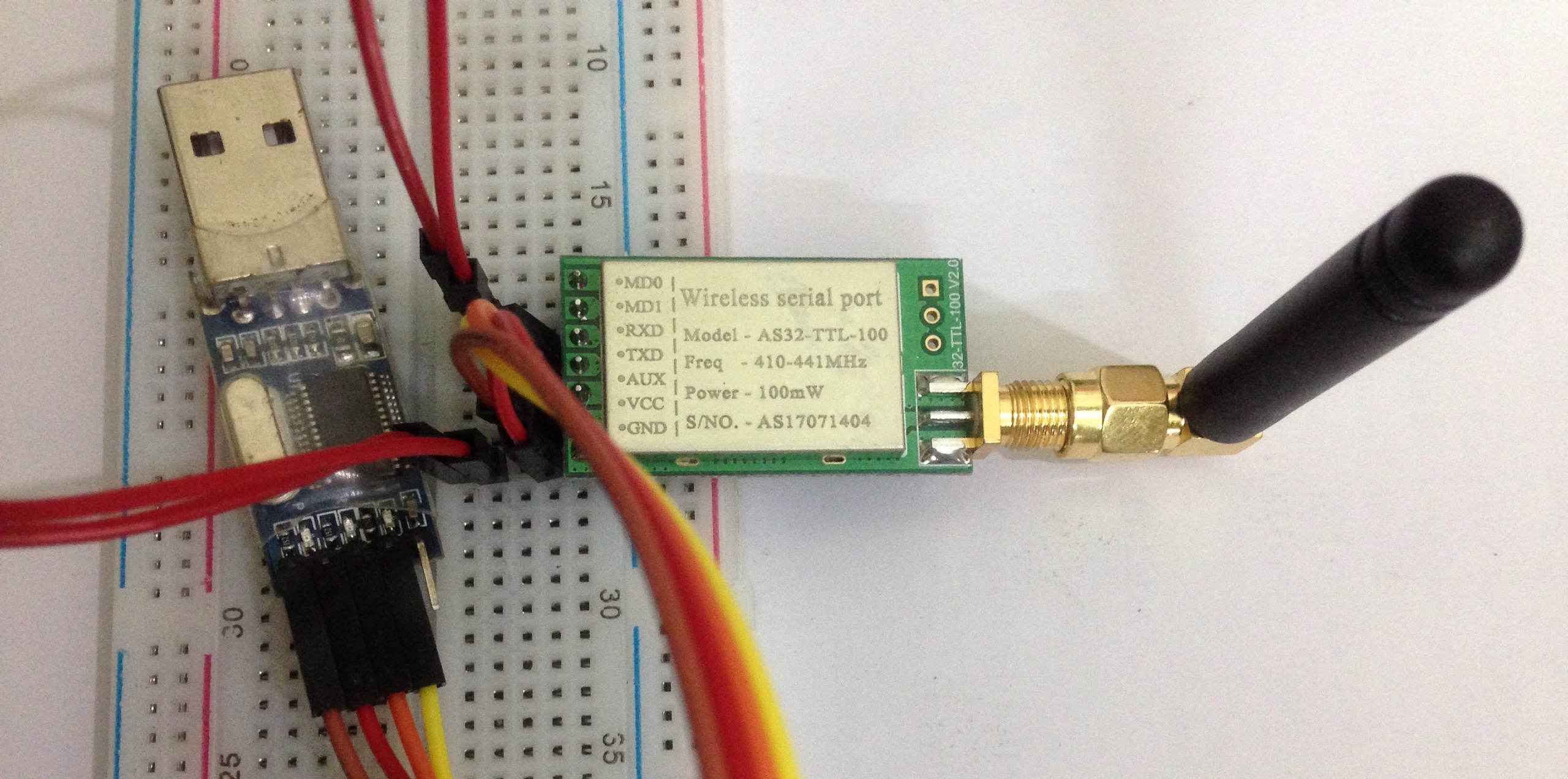

Nếu không có AS15-USB-T2 bạn có thể dùng Module chuyển đổi USB To TTL PL2303 để kết nối module AS32-TTL-100 với máy tính. Sơ đồ chân kết nối như sau:
|
Module AS32-TTL-100 |
Module USB To TTL PL2303 |
|
MD0 |
GND |
|
MD1 |
GND |
|
RXD |
TXD |
|
TXD |
RXD |
|
AUX |
|
|
VCC |
VCC |
|
GND |
GND |

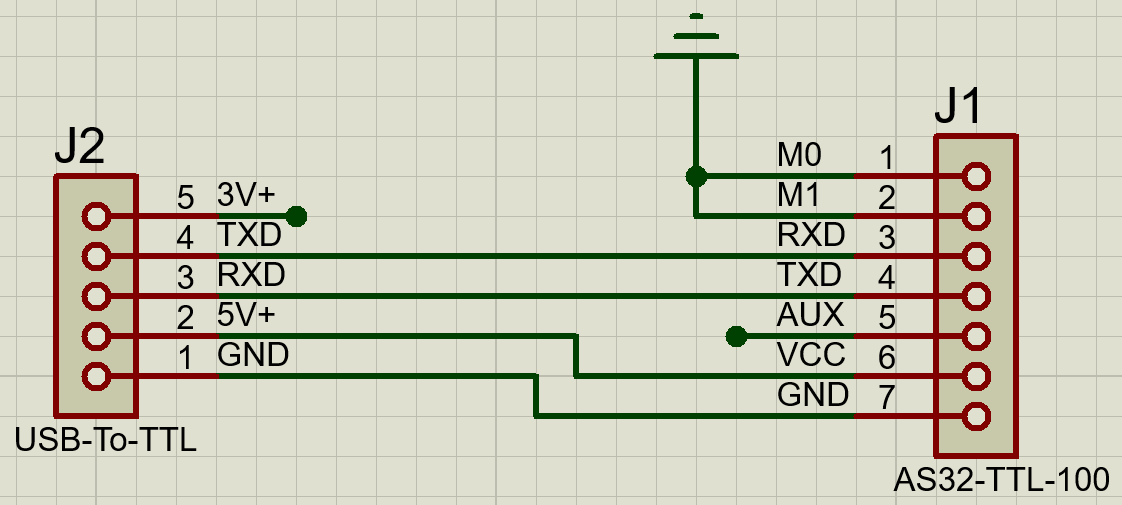

Sơ đồ kết nối chân AS32-TTL-100 với USB To TTL PL2303.

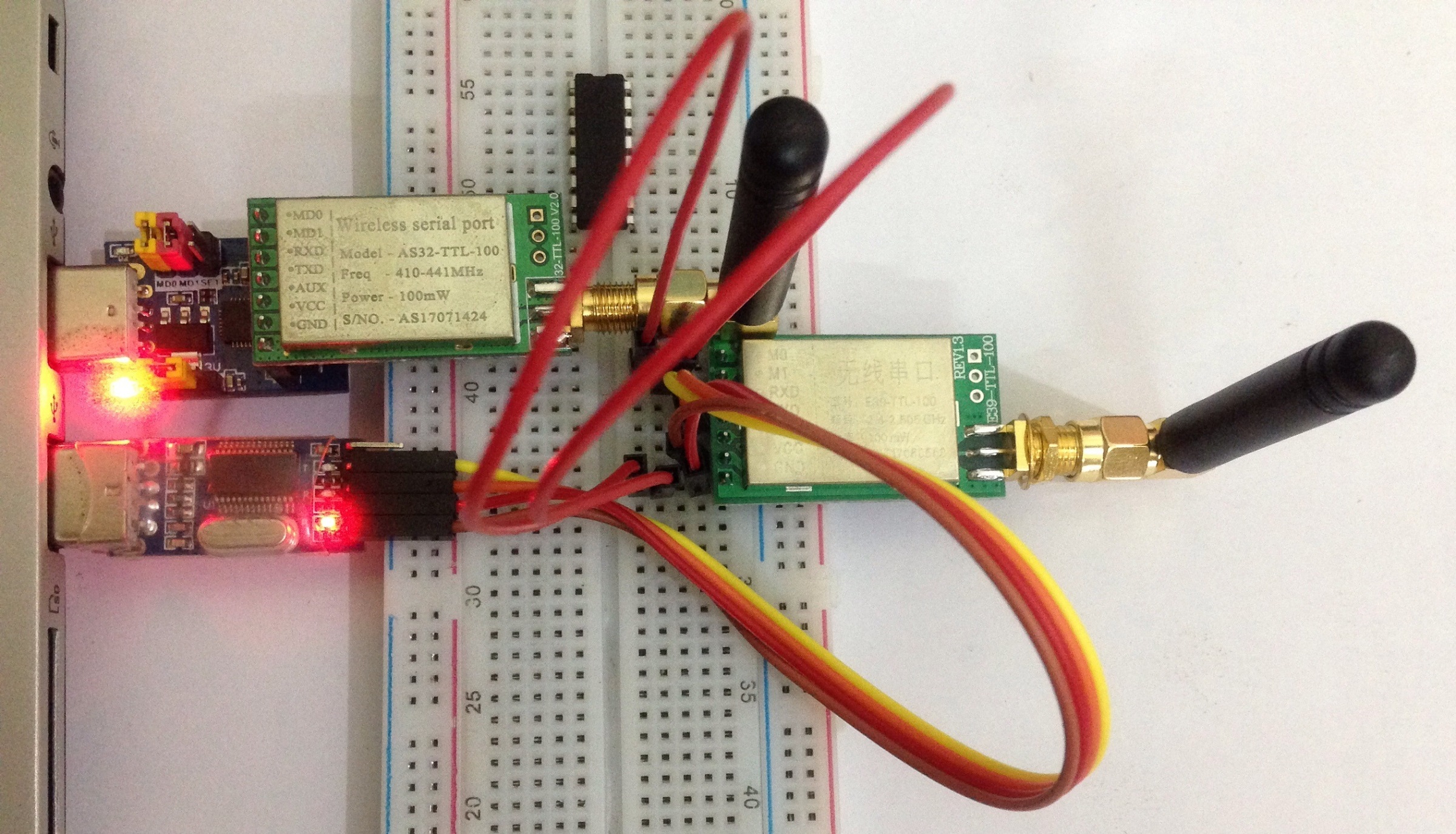

Kết nối 2 module với máy tính qua cổng USB.
2.2. Thiết lập phần mềm test
Sau khi kết nối cho 2 Module AS32-TTL-100, ta tiến hành test hoạt động truyền nhận của 2 module sử dụng phần mềm Hercules_3.2.5.

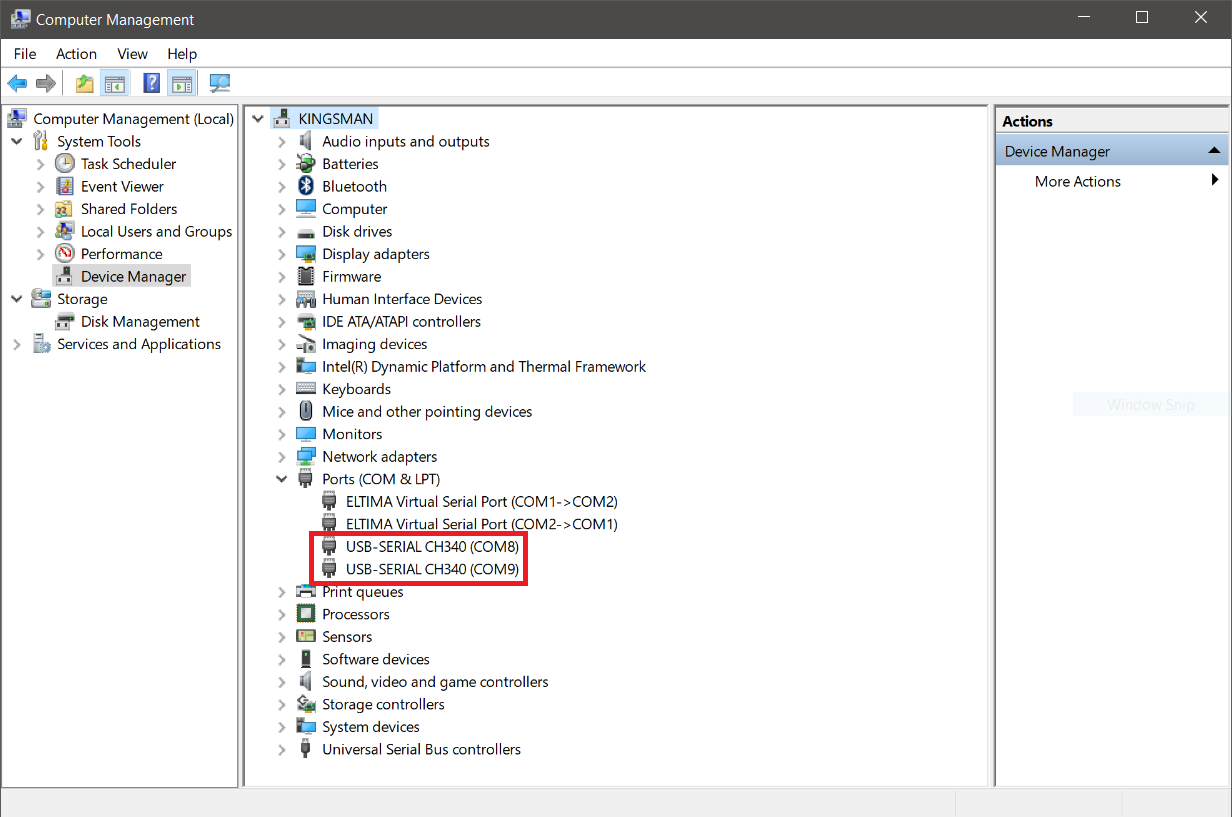

Để biết module đang kết nối với cổng COM nào thì ta bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT). Cổng COM bạn sẽ tìm được cổng COM bạn đang sử dụng kết nối module.

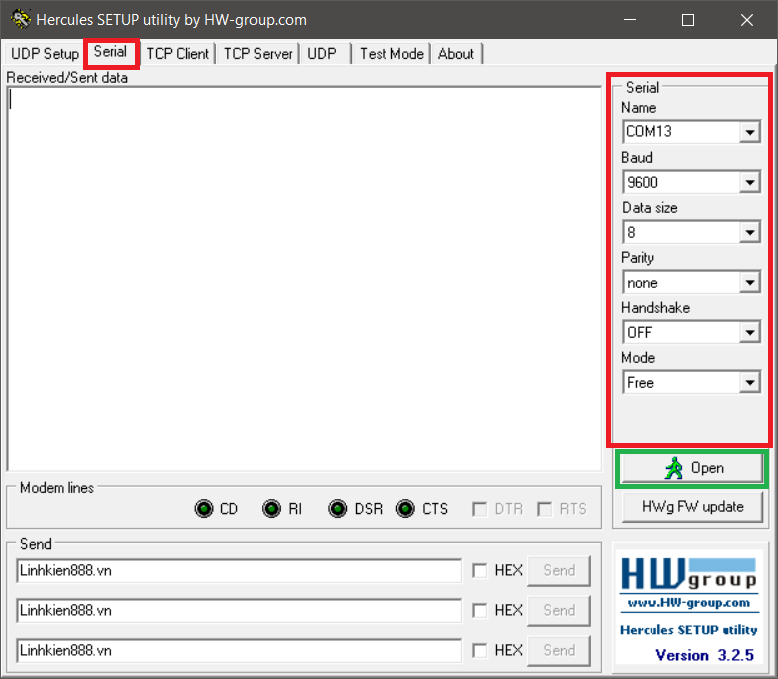

Sau khi mở phần mềm Hercules_3.2.5 lên, chọn tab Serial và chọn đúng cổng COM rồi bấm Open. Nếu kết nối thành công, phần mềm sẽ hiện thông báo “Serial port COM opened”.
Với mỗi thiết bị kết nối sẽ mở một cửa sổ phần mềm Hercules khác nhau với lựa chọn cổng COM khác nhau.
2.3. Thực hiện test

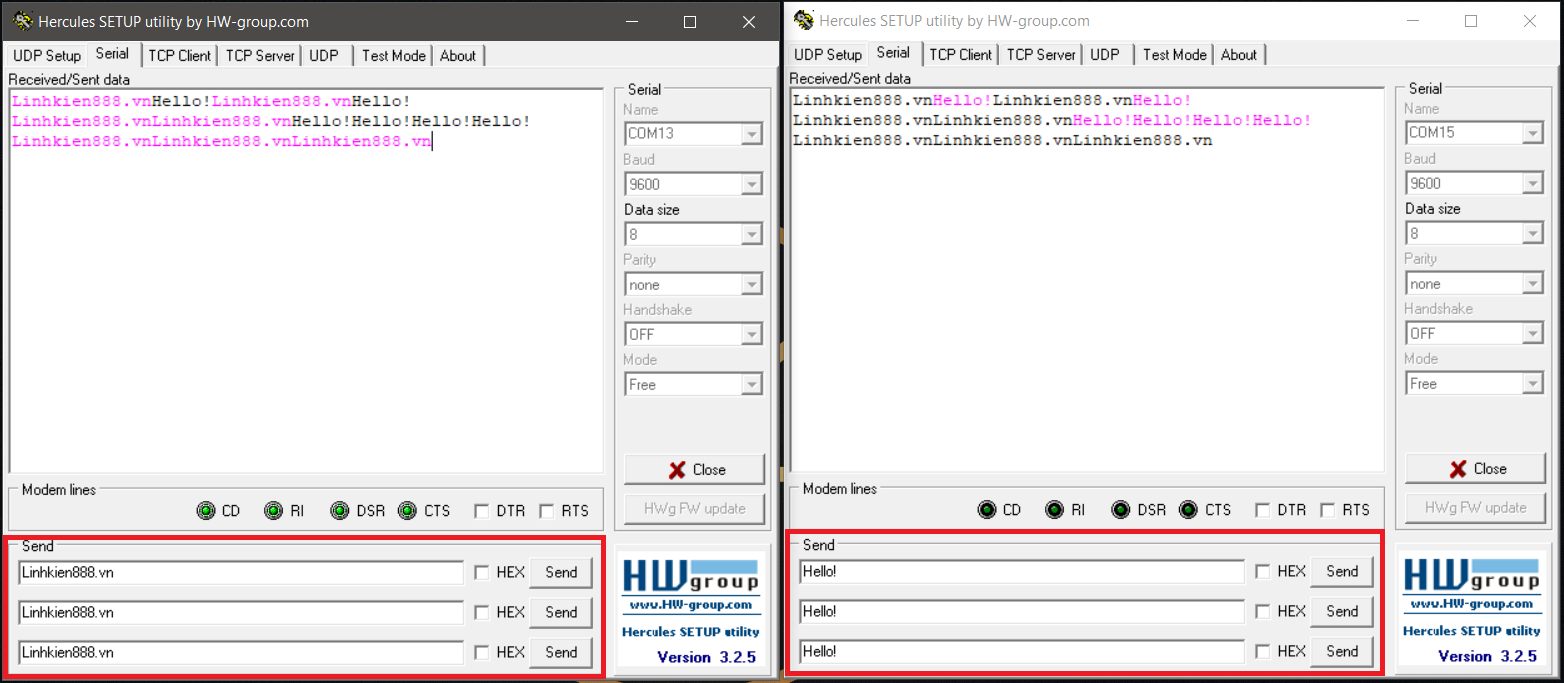

- Sau khi kết nối thành công, ta tiến hành test khả năng truyền nhận giữa 2 modem. Đơn giản chỉ cần nhập nội dung vào Textbox trong mục Sent rồi bấm Send.
Nếu nội dung được gửi qua lại tức là modem của chúng ta hoạt động tốt.
Chúc các bạn thành công!
