Hướng dẫn test hoạt động module AS69-T20

1. Giới thiệu về modem AS69-T20

1.1. Mô tả sản phẩm

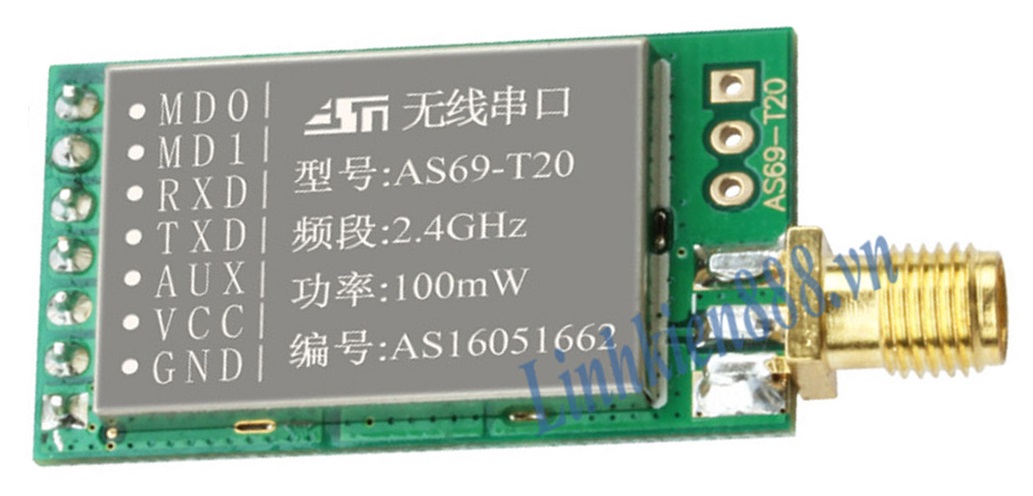

      Bộ thu phát RF AS69-T20 là một module truyền thông không dây hoạt động ở dải tần số 2.4GHz, có thể truyền xa và tiết kiệm năng lượng.

1.2. Thông số kỹ thuật

- Điện áp: 3.0 ~ 5.5V DC

- Dòng điện: 140mA

- Tốc độ truyền nối tiếp 1200 ~ 115200

- Khoảng cách truyền: 2100m

- Công suất: 100mW

- Tần số: 2.4GHz ~ 2.525GHz

- Kích thước: 20x36mm

- Nhiệt độ hoạt động: -40 ~ 80 độ C

- Nhiệt độ bảo quản: -40 ~ 125 độ C

- Độ ẩm: 10 ~ 90%

Datasheet: AS69-T20

Chế độ làm việc

Chế độ

M0

M1

Mô tả

Ghi chú

Mode 0

Normal

0

0

Giao tiếp UART và kênh truyền không dây hoạt động. Quá trình truyện nhận dữ liệu hoạt động

Bên nhận phải làm việc ở Mode 1 hoặc Mode 2

Mode 1

Wake-up

0

1

Giao tiếp UART và kênh truyền không dây hoạt động. Khác với Mode 0, ở Mode 1 có thêm 1 đoạn mã hóa tự động ban đầu trước khi dữ liệu được truyền đi nên nó có thể thông báo bên nhận làm việc ở chế độ 2.

Bên nhận có thể làm việc Mode 0, Mode 1, hoặc Mode 2

Mode 2

Power Saving

1

0

UART không hoạt động, Module không dây làm việc ở chế độ WOR (Work on Radio). Thiết bị sẽ mở UART và truyền dữ liệu sau khi nhận được thông tin đánh thức

Bên truyền phải làm việc ở chế độ 1, không làm việc ở chế độ này.

Mode 3

Sleep

1

1

Cài đặt thông số.





Cài đặt thông số cho dòng AS69-T20 có thể xem ở đây.

2. Thực hiện kiểm tra hoạt động

2.1. Kết nối và cài đặt thông số

Cách đơn giản nhất là bạn có thể sử dụng module AS15-USB-T2 để kết nối module AS69-T20 với máy tính. Thứ tự chân kết nối như sau:



Module AS69-T20

Module AS15-USB-T2

MD0

MD0

MD1

MD1

RXD

TXD

TXD

RXD

AUX

AUX

VCC

VCC

GND

GND

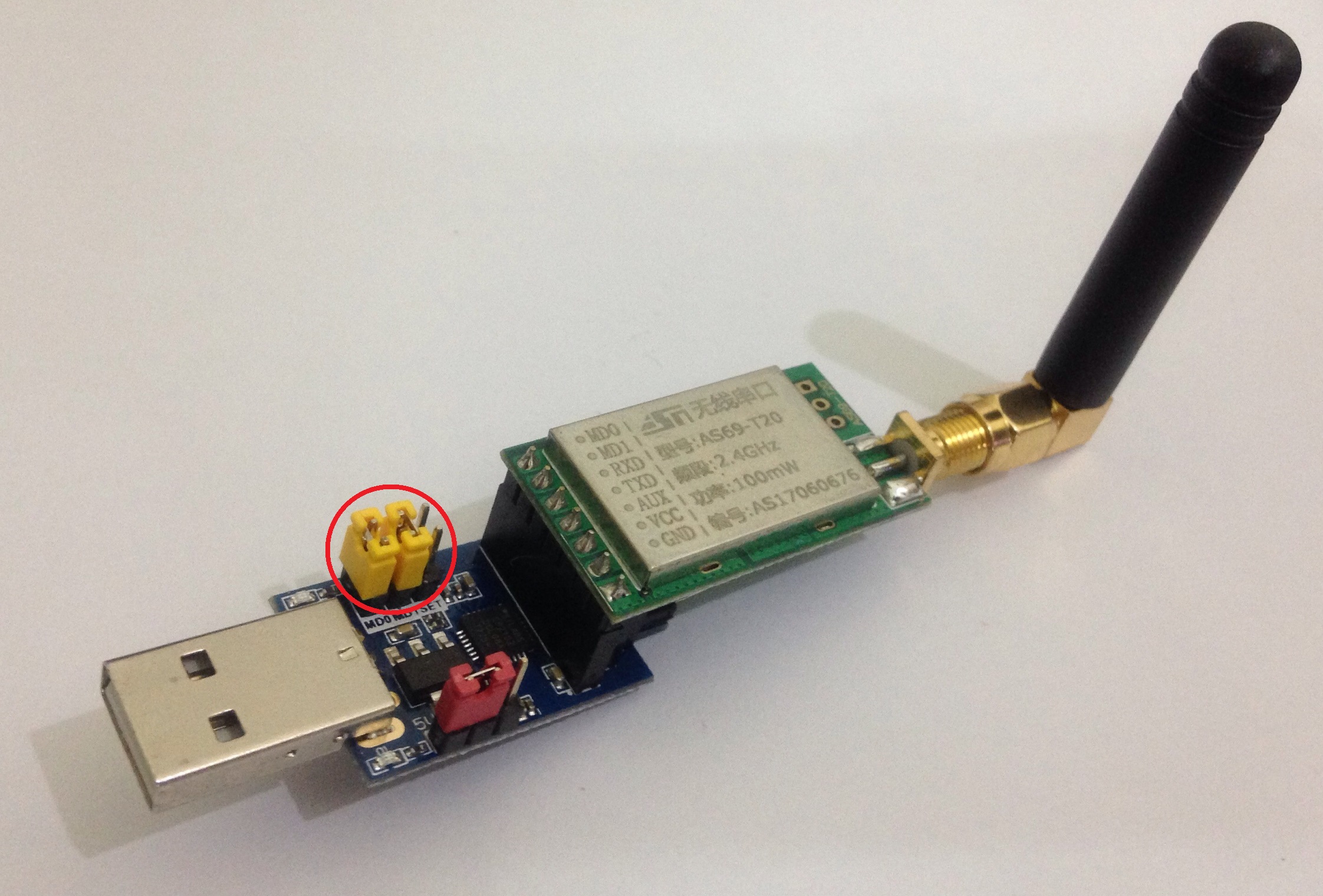

Chú ý jump cắm nối MD0 và MD1 xuống GND như trong hình.

Nếu không có AS15-USB-T2 bạn có thể dùng Module chuyển đổi USB To TTL PL2303 để kết nối module AS69-T20 với máy tính. Sơ đồ chân kết nối như sau:

Module AS69-T20

Module USB To TTL PL2303

MD0

GND

MD1

GND

RXD

TXD

TXD

RXD

AUX



VCC

VCC

GND

GND

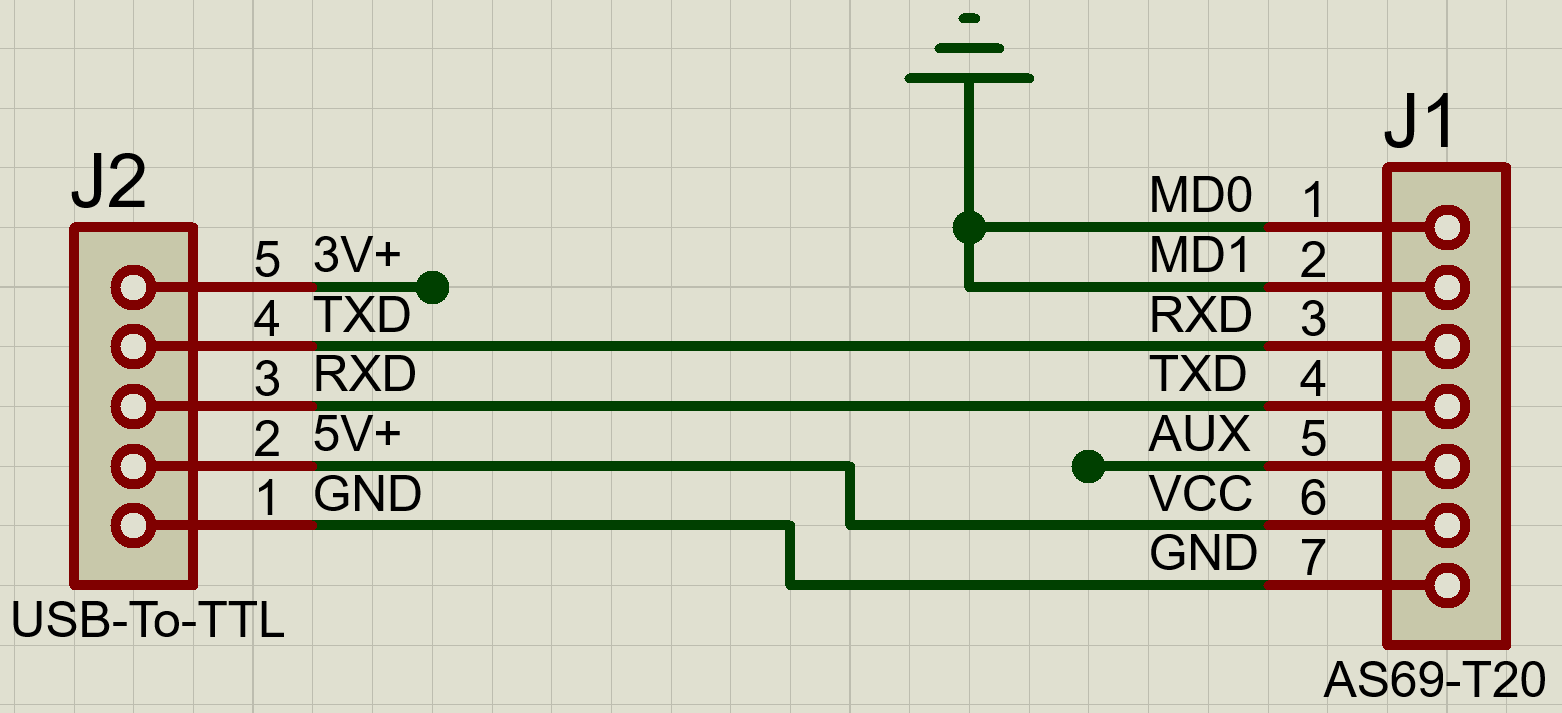

Sơ đồ kết nối chân AS69-T20 với USB To TTL PL2303.

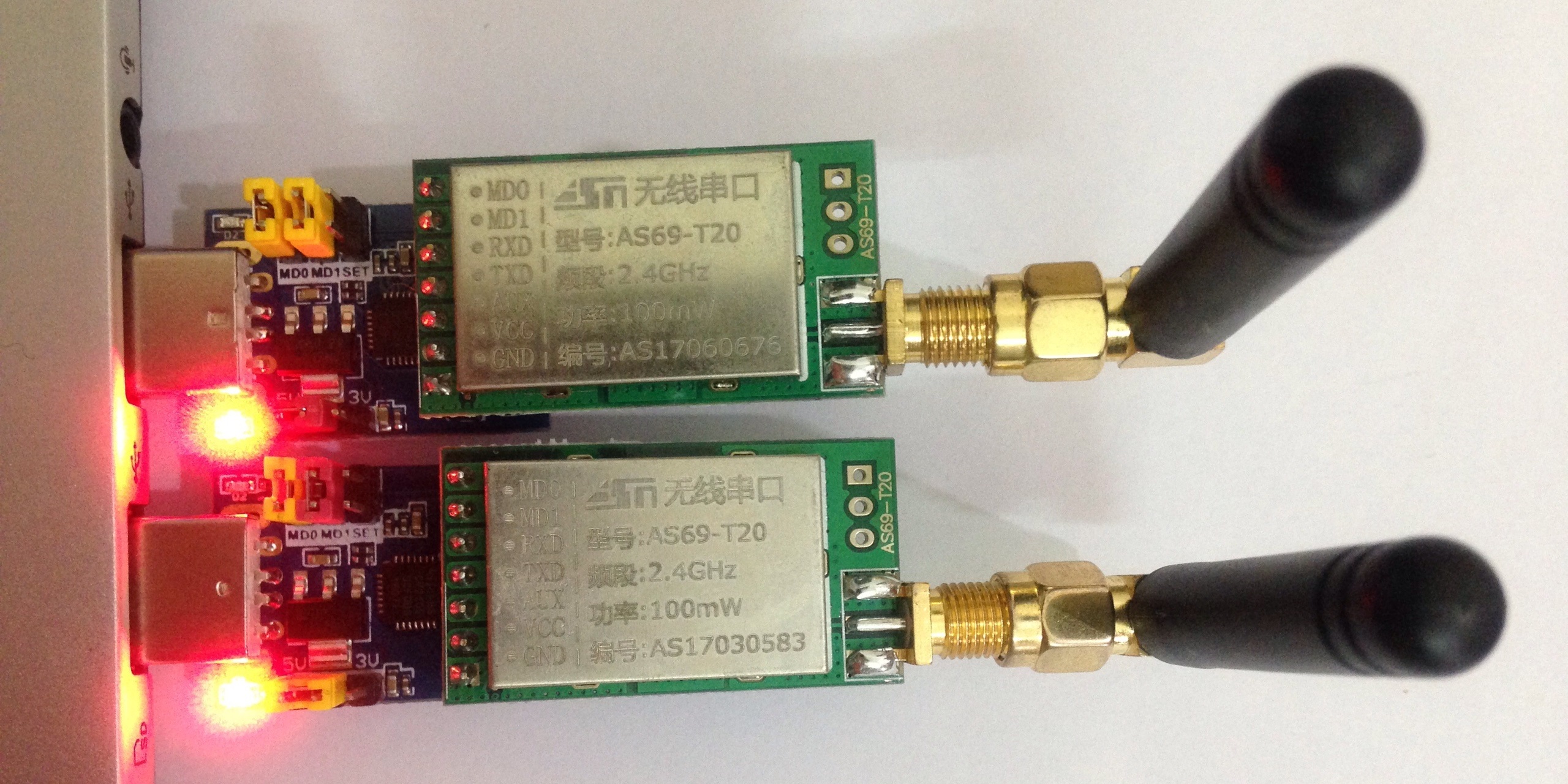

Kết nối 2 module với máy tính qua cổng USB.



2.2. Thiết lập phần mềm test

Sau khi kết nối cho 2 Module AS69-T20, ta tiến hành test hoạt động truyền nhận của 2 module sử dụng phần mềm Hercules_3.2.5.

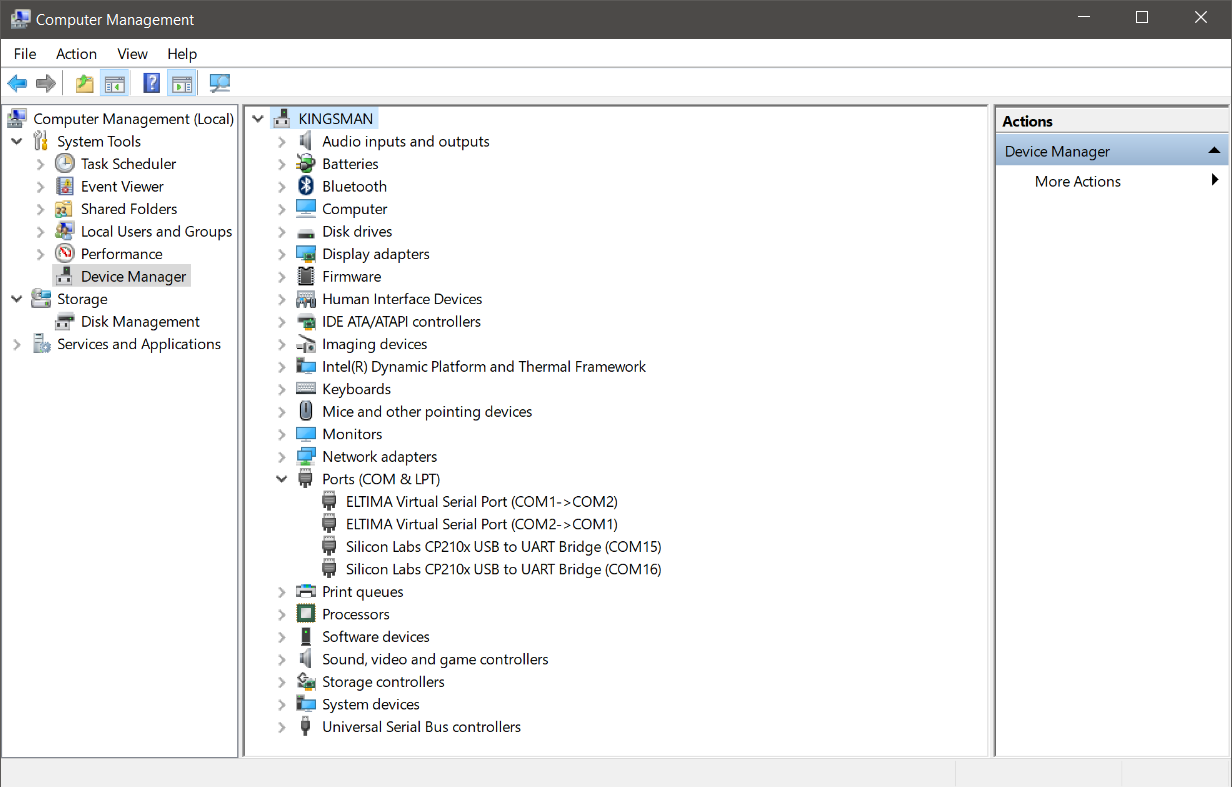

Để biết module đang kết nối với cổng COM nào thì ta bấm chuột phải vào My Computer > Manage > Device Manager > Ports (COM & LPT). Cổng COM bạn sẽ tìm được cổng COM bạn đang sử dụng kết nối module.

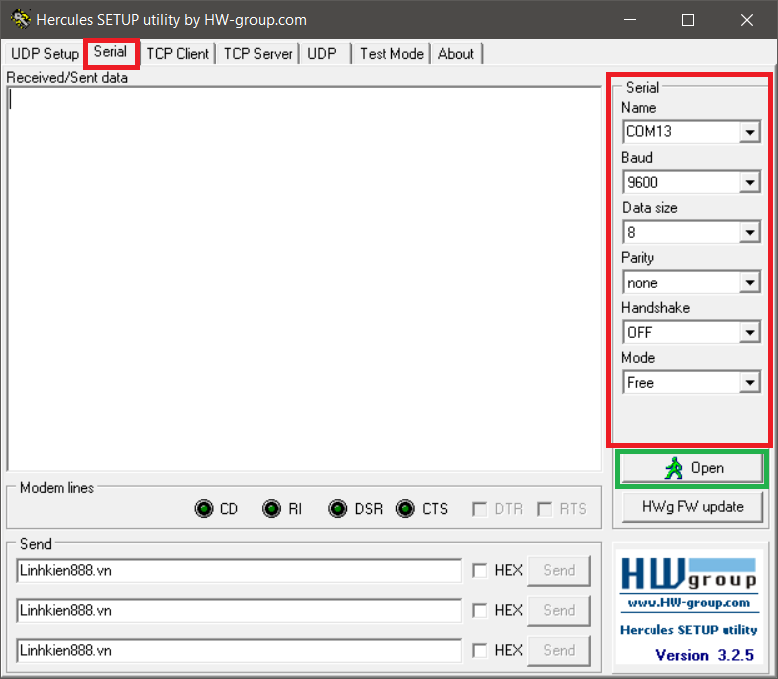

Sau khi mở phần mềm Hercules_3.2.5 lên, chọn tab Serial và chọn đúng cổng COM rồi bấm Open. Nếu kết nối thành công, phần mềm sẽ hiện thông báo “Serial port COM opened”.

Với mỗi thiết bị kết nối sẽ mở một cửa sổ phần mềm Hercules khác nhau với lựa chọn cổng COM khác nhau.

2.3. Thực hiện test

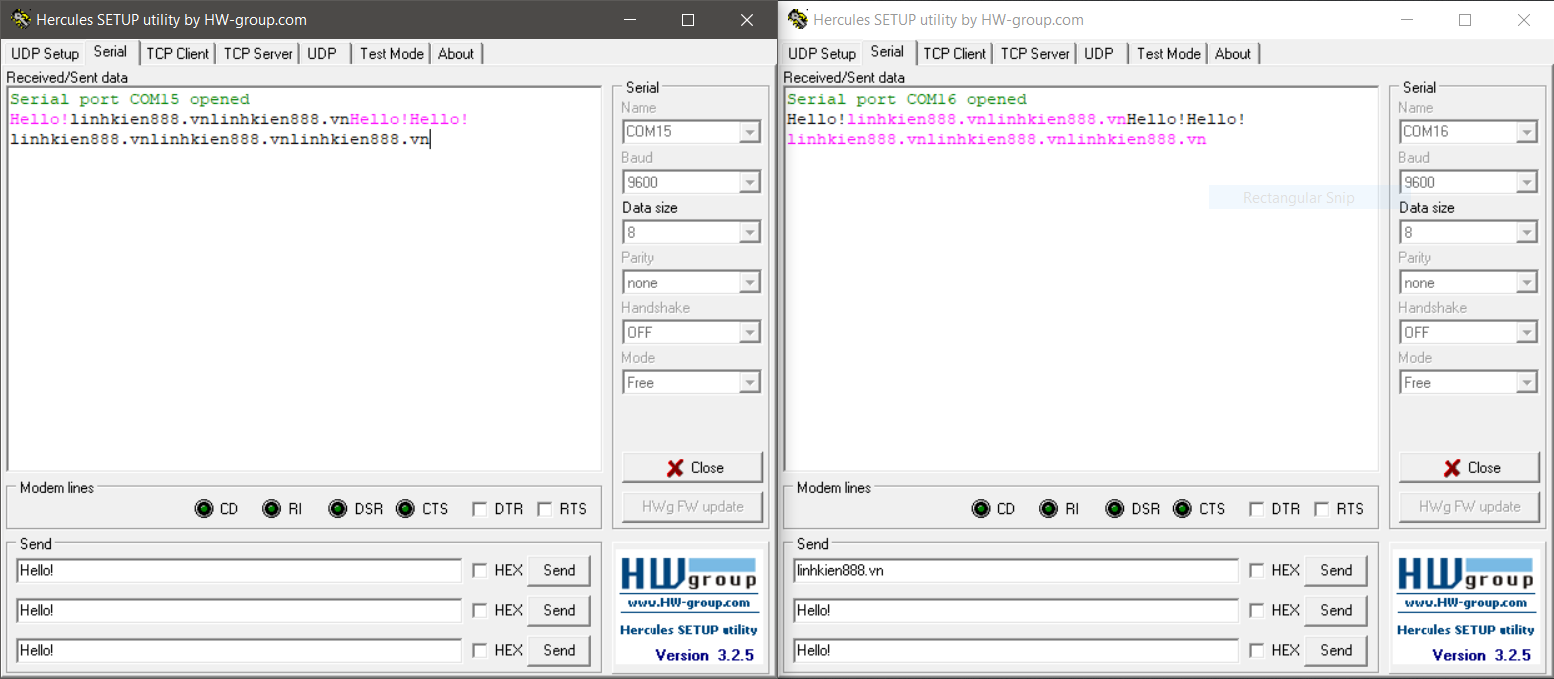

- Sau khi kết nối thành công, ta tiến hành test khả năng truyền nhận giữa 2 modem. Đơn giản chỉ cần nhập nội dung vào Textbox trong mục Sent rồi bấm Send.

Nếu nội dung được gửi qua lại tức là modem của chúng ta hoạt động tốt.

Chúc các bạn thành công!
