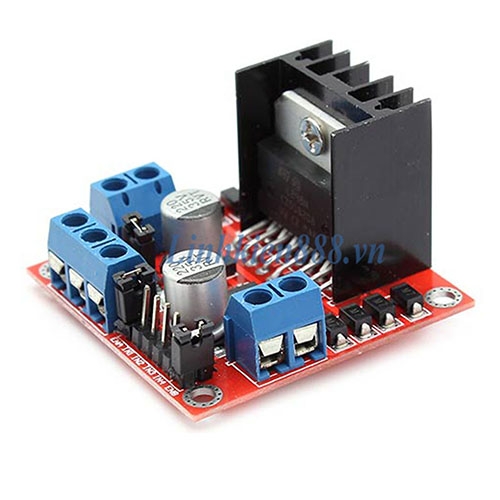

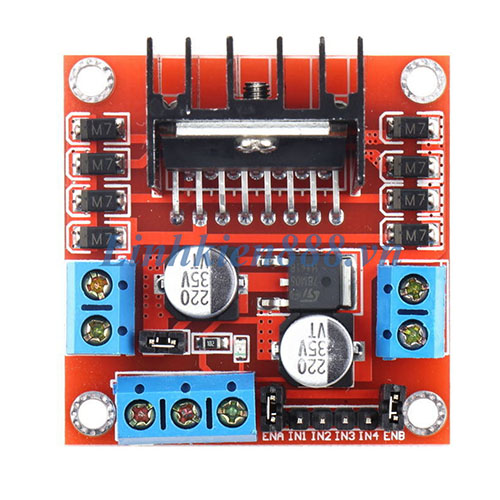

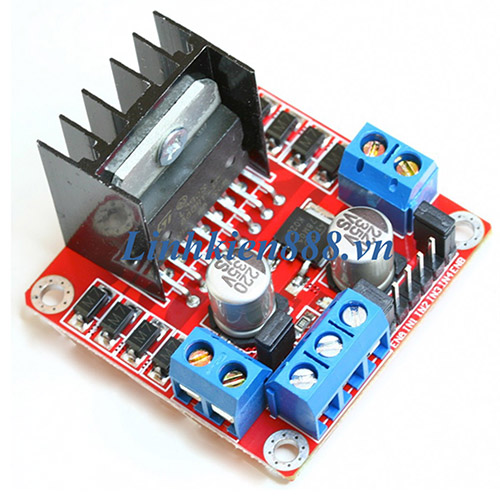

- Module L298 có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước, có 4 lỗ nằm ở 4 góc thuận tiện cho người sử dụng cố định vị trí của module.
- Có gắn tản nhiệt chống nóng cho IC, giúp IC có thể điều khiển với dòng đỉnh đạt 2A. IC L298N được gắn với các đi ốt trên board giúp bảo vệ vi xử lý chống lại các dòng điện cảm ứng từ việc khởi động/ tắt động cơ.
Driver: L298N tích hợp hai mạch cầu H
Điện áp điều khiển : +5V ~ +12 V
Dòng tối đa cho mỗi cầu H là :2A
Điện áp của tín hiệu điều khiển : +5 V ~ +7 V
Dòng của tín hiệu điều khiển : 0 ~ 36Ma
Công suất hao phí : 20W (khi nhiệt độ T = 75 °C)
Nhiệt độ bảo quản : -25°C ~ +130
- IC L298 là một IC tích hợp nguyên khối gồm 2 mạch cầu H bên trong. Với điện áp làm tăng công suất nhỏ như động cơ DC loại vừa…

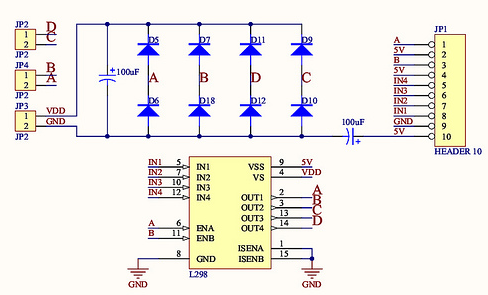

- Chức năng các chân của L298
+ 4 chân INPUT: IN1, IN2, IN3, IN4 được nối lần lượt với các chân 5, 7, 10, 12 của L298. Đây là các chân nhận tín hiệu điều khiển.
+ 4 chân OUTUT: OUT1, OUT2, OUT3, OUT4 (tương ứng với các chân INPUT) được nối với các chân 2, 3,13,14 của L298. Các chân này sẽ được nối với động cơ.
+ Hai chân ENA và ENB dùng để điều khiển mạch cầu H trong L298. Nếu ở mức logic “1” (nối với nguồn 5V) cho phép mạch cầu H hoạt động, nếu ở mức logic “0” thì mạch cầu H không hoạt động
Với bài toán của mình ở trên, các bạn chỉ cần lưu ý đến cách điều khiển chiều quay với L298:
+ Khi ENA = 0: Động cơ không quay với mọi đầu vào.
+ Khi ENA = 1:
INT1 = 1; INT2 = 0: Động cơ quay thuận.
INT1 = 0; INT2 = 1: Động cơ quay nghịch.
INT1 = INT2: Động cơ dùng ngay tức thì.
Với ENB cũng tương tự với INT3, INT4.
Trong bài này mình sử dụng module L298 V3 để điều khiển chiều quay của động cơ DC.
Datasheet: L298N
