Module Thu phát nRF24L01 2.4G

MRF00001

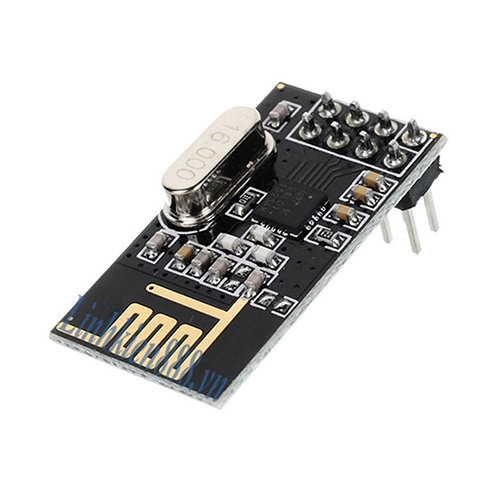

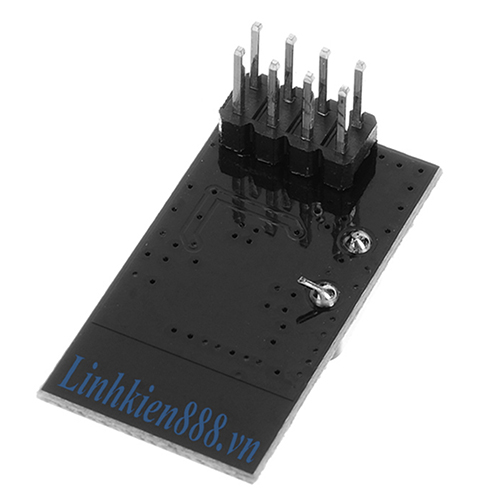

Module nRF24L01 2.4G dùng trong các mạch điện tử, truyền dữ liệu không dây.

Còn hàng

25.000₫

41.000₫

Đã hết hàng

  • Mô tả sản phẩm

         Module sử dụng chip truyền sóng NRF24L01+ mới nhất từ hãng Nordic với nhiều cải tiến so với chip NRF24L01 cũ về tốc độ truyền, khoảng cách, độ nhạy, bổ sung thêm pipelines, buffers, và tính năng auto-retransmit nhưng vẫn tương thích ngược với phiên bản cũ về cách sử dụng. NRF24L01+ hoạt động trên dải tần 2.4 GHz và sử dụng giao tiếp SPI, khoảng cách tối đa trong điều khiện không vật cản lên đến 100m.

    Thông số kỹ thuật

         -  Điện thế hoạt động: 1.9V - 3.6V

         -  Tần số hoạt động: 2.4GHz

         -  Khoảng cách truyền: 100m (trong môi trường mở)

         -  Tốc độ truyền trong môi trường mở: 250 kbps baud

         -  Tốc độ truyền dữ liệu qua sóng: 250 kbps - 2 Mbps

         -  Tự động bắt tay (Auto Acknowledge)

         -  Tự động truyền lại khi bị lỗi (auto Re-Transmit)

         -  Multiceiver - 6 Data Pipes

         -  Bộ đệm dữ liệu riêng cho từng kênh truyền nhận: 32 Byte separate TX and RX FIFOs

         -  Điện áp vào giới hạn của các chân I/O: 5V

         -  Kênh truyền sóng lập trình được: 2400MHz - 2525MHz (chọn được 125 kênh)

         -  Thứ tự chân giao tiếp: GND, VCC, CS, CSN, SCK, MOSI, MISO, IRQ

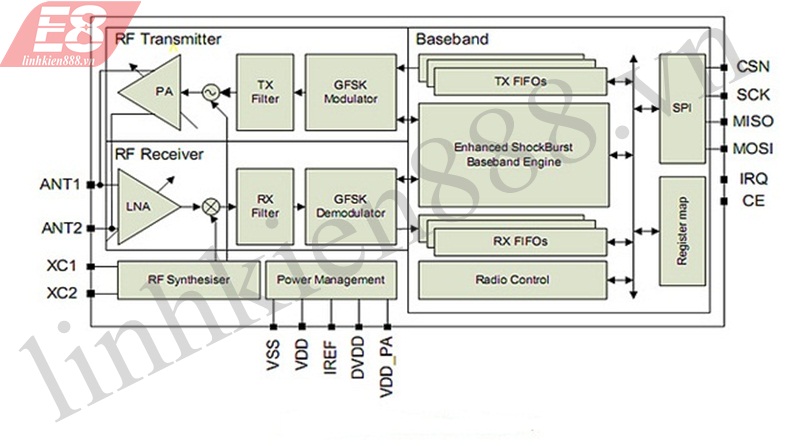

    Sơ đồ cấu tạo

    Sơ đồ cấu tạo Module NRF24L01

                                         Sơ đồ cấu tạo Module NRF24L01

    Sơ đồ chân và kết nối vi điều khiển

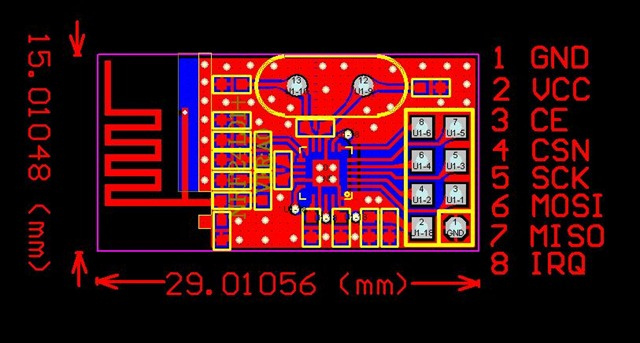

    Sơ đồ chân module NRF24L01

                 Sơ đồ chân Module NRF24L01

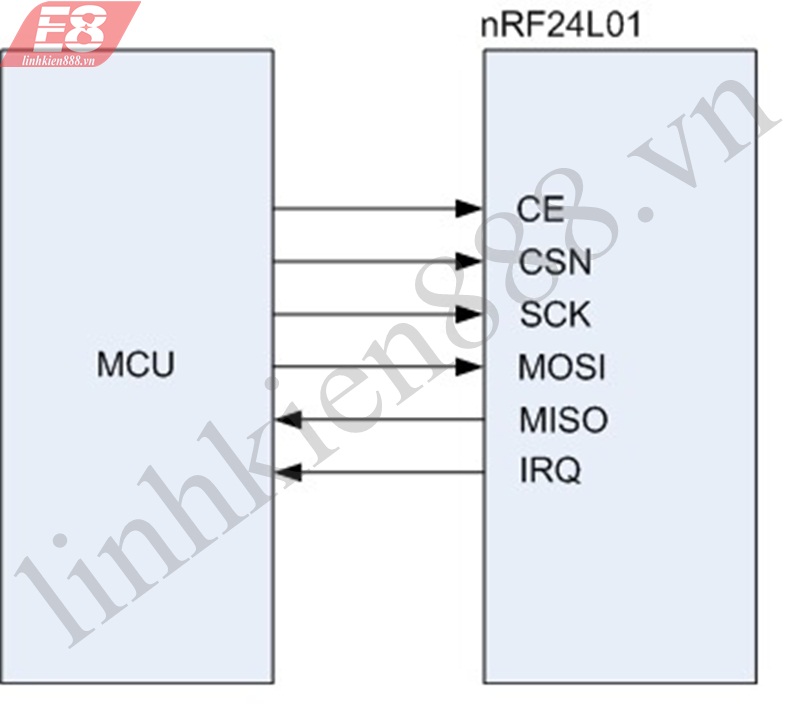

    Sơ đồ kết nối với vi điều khiển

                    Sơ đồ kết nối vi điều khiển
