Module wifi ESP8266 ESP-12F

MEW00002

Module wifi ESP8266-12F sử dụng chip ESP8266 SoC.Là phiên bản nâng cấp từ ESP-12 với nhiều GPIO hơn, cải thiện tín hiệu ra, ổn định hơn và chống nhiễu tốt hơn

Còn hàng

55.000₫

60.000₫

Đã hết hàng

  • Mô tả sản phẩm

         Module Wifi ESP8266-12F là module wifi được phát triển bởi hãng AI–THINKER. Là phiên bản nâng cấp từ ESP-12 với nhiều GPIO hơn, cải thiện tín hiệu ra, tăng cường sự ổn định và chống nhiễu tốt cho module. Module sử dụng chip ESP8266 SoC (System on Chip). Có thể dùng nó để đưa những dự án của bạn kết nối đến Internet. Đơn giản nó sử dụng ngõ giao thức nối tiếp với tốc độ Baud 9600(mặc định). Kết nối mạng không dây, giống như một máy chủ hoặc một cầu nối trung gian và có thể download dữ liệu từ Internet.

    Thông số kỹ thuật

    -   Tích hợp vi xử lý Tensilica L106 32bit (MCU) là dòng chip công suất thấp, 16-bit RSIC

    -   Hỗ trợ chuẩn wifi: 802.11 b/g/n

    -   Số chân GPIO: 16 chân

    -   WiFi 2,4 GHz, hỗ trợ WPA /WPA2

    -   Tần số hoạt động: 80MHz và 160 MHz

    -   Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200

    -   Điện áp hoạt động: 3 – 3.6 VDC

    -   Dòng cung cấp: 80mA

    -   Hỗ trợ RTOS

    -   Hỗ trợ giao thức TCP/IP

    -   Hỗ trợ chế độ bảo mật WPA/WPA2

    -   Chế độ hoạt động hỗ trợ STA/AP/STA + AP

    -   Hỗ trợ chức năng kết nối thông minh cho cả hai thiết bị Android và iOS

    -   Công suất phát: 20 dBm (ở chế độ 802.11b)

    -   SDIO 2.0, (H)SPI, UART, I2C, I2S, điều khiển từ xa IR, PWM, GPIO

    -   Dải nhiệt độ hoạt động: 40 125

    -   Kích thước: 16 x 24 x 3mm

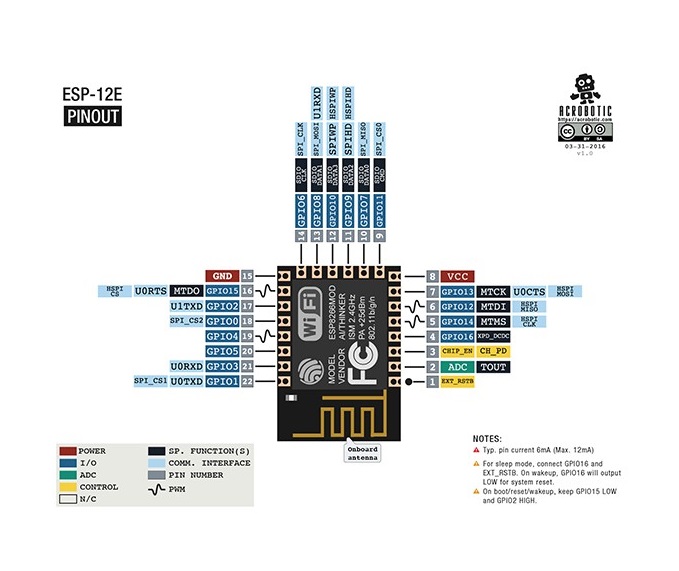

    Chức năng chân

    STT chân

    Tên chân

    Chức năng

    1

    RST

    Reset module

    2

    ADC

    Chuyển đổi tín hiệu tương tự - số, dải điện áp đầu vào 0-1V, phạm vi: 0-1024

    3

    EN

    Chân chọn chip, ở mức tích cực cao

    4

    IO16

    GPIO16

    5

    IO14

    GPIO14, HSPI_CLK

    6

    IO12

    GPIO12, HSPI_MISO

    7

    IO13

    GPIO13, HSPI_MOSI; UART0_CTS

    8

    VCC

    Chân cấp nguồn 3,3V

    9

    CS0

    Lựa chọn chip

    10

    MISO

    Chân tín hiệu I/O giao tiếp SPI

    11

    IO9

    GPIO9

    12

    IO10

    GPIO10

    13

    MOSI

    Chân tín hiệu I/O giao tiếp SPI

    14

    SCLK

    clock

    15

    GND

    Nối đất

    16

    IO15

    GPIO15; MTDO; HSPICS; UART0_RTS

    17

    IO2

    GPIO2; UART1_TXD

    18

    IO0

    GPIO0

    19

    IO4

    GPIO4

    20

    IO5

    GPIO5

    21

    RXD

    UART0_RXD; GPIO3

    22

    TXD

    UART0_TXD; GPIO1

    Datasheet: ESP8266 ESP-12F
