L298N ZIP15

IDR00041

Còn hàng

30.000₫

Đã hết hàng

  • Mô tả

         IC L298 là mạch tích hợp đơn chip có kiểu vỏ công suất 15 chân (multiwatt15) và PowerSO20 (linh kiện dán công suất). Là IC mạch cầu đôi (dual full-bridge) có khả năng hoạt động ở điện thế cao, dòng cao. Nó được thiết kế tương thích chuẩn TTL và lái tải cảm kháng như relay, cuộn solenoid, động cơ DC và động cơ bước. Nó có 2 chân enable (cho phép) để cho phép/không cho phép IC hoạt động, độc lập vớ i các chân tín hiệu vào. Cực phát (emitter) của transistor dưới của mỗi mạch cầu được nối với nhau và nối ra chân ngoài để nối với điện trở cảm ứng dòng khi cần. Nó có thêm một chân cấp nguồn giúp mạch logic có thể hoạtđộng ở điện thể thấp hơn.

    Sơ đồ chân

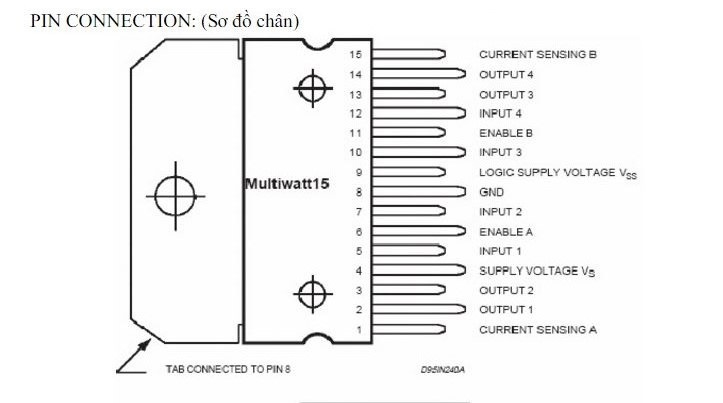

    Sơ đồ chân IC L298N ZIP15

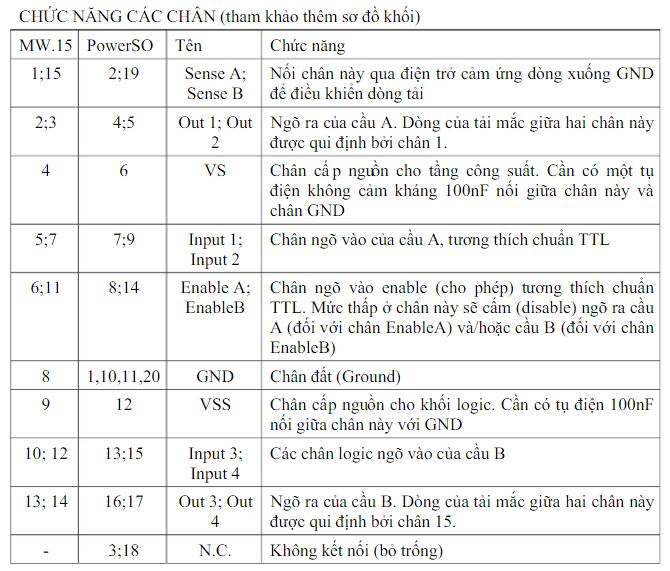

    Chức năng chân IC L298N ZIP15

    Datasheet: L298N ZIP15
