ULN2803AG SOP18

ICC10002

ULN 2803AG SOP18 là một vi mạch đệm chịu được dòng điện lớn và điện áp cao, chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung

Còn hàng

4.000₫

5.000₫

Đã hết hàng

  • Mô tả

         ULN2803 SOP18 là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng đện lớn và điện áp cao, trong đó có chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2803 SOP18 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay.

    Thông số kỹ thuật:

    • -   Điện áp VCC max: 50V
    • -   Điện áp đầu vào: <5V
    • -   Dòng điện chân C: 500mA
    • -   Tổng dòng điện chạy chân âm: - 2.5A
    • -   Dải nhiệt độ: - 65 ͦ C -- 150 ͦ C
    • -   Thời gian trễ mức áp thấp -> cao: 130ns
    • -   Thời gian trễ mức áp cao -> thấp: 20ns
    • -   Kiểu chân: SOP-18

    Tính năng:

    Sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led,...

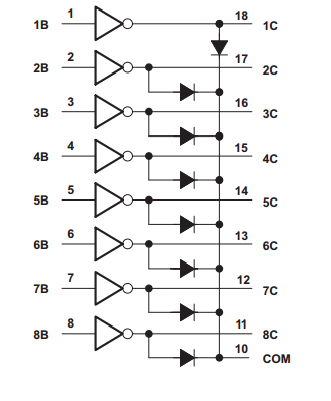

    Sơ đồ chân trong ULN2803:

    Sơ đồ chân trong ULN2803

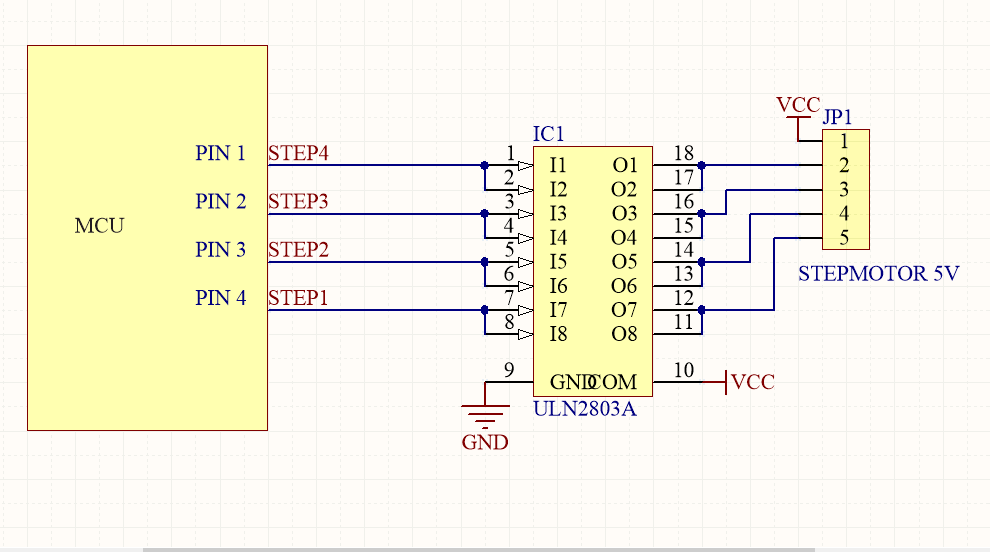

    Giao tiếp IC ULN2803 SOP18 với Vi điều khiển:

    Giao tiếp IC ULN2803 SOP18 với Vi điều khiển:
